スポーツ施設照明

リニューアルの概算をつかむ!

学校グラウンドでは、様々な競技が行われるため、ひとつの基準として「練習試合やトレーニングを行うことができるサッカー場」の基準を参考にしたプランをおすすめします。

照明プラン

メタルハライドランプ1000Wからの代替

照明要件
照度:100ℓx 照度均斉度:0.30以上 グレア制限値:55以下
施設情報
照明面積:6000m²(100m×60m)
照明方式:4基制投光照明
照明柱:地上高15m(コンクリートポール)
設置例

※上記の照度分布図は、維持値を示します(単位:ℓx)。保守率:0.83

設置器具

レディオック フラッド デュエル 560Wタイプ

レディオック フラッド デュエル
560Wタイプ

×28台(7台×4基)

  • 消費電力:512W(200V時)
  • 平均演色評価数:Ra70

総電力量:

14.336kW

制御システム

BOIQS

BOIQS

  • 生徒や地域の方にも簡単に利用させたい
  • 貸出の運用を簡単に行いたい
  • 利用状況を離れた場所からでも管理したい

リニューアル概算

器具代金(取付費含む):約1,460万円
制御システム導入費用:約340万円

合計:約1,800万円

※リニューアル概算には経費は含まれません。

省エネ効果
既設HID器具(メタルハライドランプ1kW)と比較して、消費電力を 52.8% 削減

メタルハライドランプ700W(水銀ランプ1000W相当)からの代替

照明要件
照度:100ℓx 照度均斉度:0.30以上 グレア制限値:55以下
施設情報
照明面積:6000m²(100m×60m)
照明方式:6基制投光照明
照明柱:地上高15m(コンクリートポール)

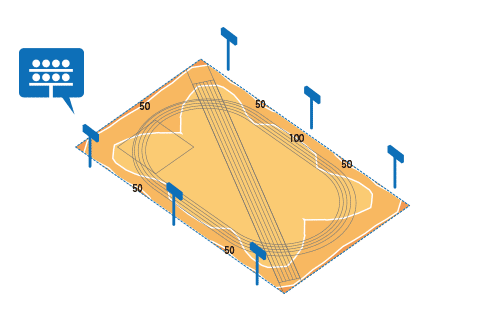

設置例

※上記の照度分布図は、維持値を示します(単位:ℓx)。保守率:0.83

設置器具

レディオック フラッド スポラート 210Wタイプ

レディオック フラッド スポラート
210Wタイプ

×48台(8台×6基)

  • 消費電力:207W(200V時)
  • 平均演色評価数:Ra70

総電力量:

9.936kW

制御システム

BOIQS

BOIQS

  • 生徒や地域の方にも簡単に利用させたい
  • 貸出の運用を簡単に行いたい
  • 利用状況を離れた場所からでも管理したい

リニューアル概算

器具代金(取付費含む):約1,100万円
制御システム導入費用:約340万円

合計:約1,440万円

※リニューアル概算には経費は含まれません。

省エネ効果
既設HID器具(メタルハライドランプ700W)と比較して、消費電力を 72.2% 削減

学校グラウンドにはサッカーの区分Ⅲの要件を適用しています。
