リニューアルの概算をつかむ！

スポーツ施設
陸上競技場
競技レベル
練習試合やトレーニングなど
競技レベルを選び直す

照明プラン

標準的な陸上競技場
住宅街や周辺環境への光害に配慮

標準的な陸上競技場

照明要件: 照度：100ℓx　照度均斉度：0.30以上　グレア制限値：55以下

施設情報: 照明面積：16000m²
照明方式：6基制投光照明
照明柱：地上高22m(コンクリートポール)

※上の照度分布図は、維持値を示します(単位：ℓx) 保守率：0.83

設置器具

レディオックフラッドアヴァン DALI制御
400クラス×48台(8台×6基)

消費電力：403W(200V時)
平均演色評価数：Ra70

総電力量：

約20kW

制御システム

Wi-CONNECTY

無線制御と柔軟な調光
長距離無線通信
用途に応じた多様な子機と簡単操作

リニューアル概算

投光器費用：約3,860万円
制御システム導入費用：約230万円

合計：約4,090万円

※機器代金、雑材料、照明器具・制御盤取付費、システム調整費及び既設照明器具撤去費を含みます。
リニューアル概算には配線工事費、廃棄処分費及び経費は含まれません。

省エネ効果: 既設HID器具(メタルハライドランプ1kW)と比較して、消費電力を75.2％削減

住宅街や周辺環境への光害に配慮

照明要件: 照度：100ℓx　照度均斉度：0.30以上　グレア制限値：55以下

施設情報: 照明面積：16000m²
照明方式：6基制投光照明
照明柱：地上高22m(コンクリートポール)

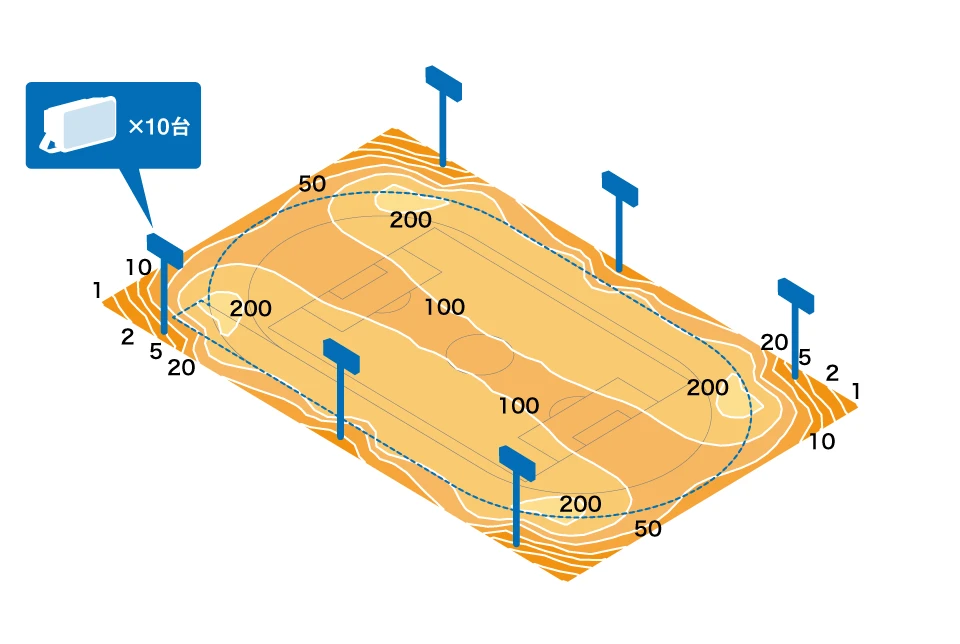

※上の照度分布図は、維持値を示します(単位：ℓx) 保守率：0.88

設置器具

レディオックフラッドアヴァン光害対策形 DALI制御
400クラス×60台(10台×6基)

消費電力：404W(200V時)
平均演色評価数：Ra80

総電力量：

約25kW

制御システム

Wi-CONNECTY

無線制御と柔軟な調光
長距離無線通信
用途に応じた多様な子機と簡単操作

リニューアル概算

投光器費用：約5,900万円
制御システム導入費用：約260万円

合計：約6,160万円

※機器代金、雑材料、照明器具・制御盤取付費、システム調整費及び既設照明器具撤去費を含みます。
リニューアル概算には配線工事費、廃棄処分費及び経費は含まれません。

省エネ効果: 既設HID器具(メタルハライドランプ1kW)と比較して、消費電力を69.0％削減

推奨照度100ℓx、照度均斉度0.30で行える競技は、「運動競技・陸上競技・アメリカンフットボール」の練習試合やトレーニングなどです。

照明器具配置例

照明器具の配置は、競技を行ううえで重要なポイントです。
配置条件によっては、選手や観客へのグレア、競技や観戦に支障を与える選手の影、鉛直面照度の不足といった問題が生じる原因になります。
推奨する照明器具の配置例を示します。

サッカー、ラグビー、陸上競技

各競技の特性を考慮し、照明器具が視線内に入る機会をできるだけ少なくするような位置を選び配置する必要があり、サイド配置が多く用いられます。
サッカー競技場でコーナー配置を用いる場合には、タッチライン付近の選手の鉛直面照度の確保と、コーナーキックの際にゴールエリアにいる選手へのグレアを軽減することから下図の配置が推奨されています。
