LEDioc ROAD S(レディオック ロード エス) 連続照明用配光・交差点照明用配光

ガイドラインタイプf・g

平均路面輝度0.7cd/m²|一般国道|2車線道路用|地方自治体などの生活道路

ガイドラインタイプo

平均路面照度10ℓx|交差点|十字路(2車線×2車線)

ガイドラインタイプq・s・u

平均路面照度15ℓx|交差点|十字路(q:4車線×2車線、s:4車線×4車線、u:6車線×4車線)

建電協形式 KCE070-2(-J)

LED道路・トンネル照明導入ガイドライン(案) タイプf・g・o・q・s・u

連続照明用配光・交差点照明用配光

ポールヘッド形

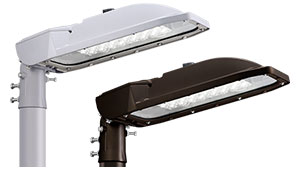

※写真はグレイ

自動点滅機能無

E77256SAJ9/300L グリーン購入法適合品 グレイ
(旧形式:E77056SAJ9/300L)

E77256SAJ9/300L/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形

自動点滅機能付

E77255SAJ9/300L グリーン購入法適合品 グレイ
(旧形式:E77055SAJ9/300L)

E77255SAJ9/300L/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形
電力会社申請入力容量 54VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

アーム取付形

自動点滅機能無

E71256SAJ9/300L グリーン購入法適合品 グレイ
(旧形式:E71056SAJ9/300L)

E71256SAJ9/300L/DB グリーン購入法適合品 ダークブラウン

オープン価格 (ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形

自動点滅機能付

E71255SAJ9/300L グリーン購入法適合品 グレイ
(旧形式:E71055SAJ9/300L)

E71255SAJ9/300L/DB グリーン購入法適合品 ダークブラウン

△オーダー (ポール別)

  • カットオフ
  • 初期光束補正機能
  • 電源ユニット内蔵形
電力会社申請入力容量 54VA
  • グリーン購入法適合品…グリーン購入法適合品
  • ※△…受注生産品

輝度分布図・照度分布図

タイプf・g

輝度分布図

輝度分布図
  • ※曲線上の数値は、維持路面輝度を示します。(単位:cd/m²)
  • ※設計条件:車道幅員7m 取付高さ10m 取付間隔40m Oh=-0.7m 保守率0.7 アスファルト舗装C2
平均路面輝度 0.71cd/m²
総合均斉度 0.43
車線軸均斉度(走行車線) 0.57
車線軸均斉度(追越車線) 0.65
相対閾値増加TI(走行車線) 6.1%
相対閾値増加TI(追越車線) 5.3%

照度分布図

照度分布図
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:車道幅員7m 取付高さ10m 取付間隔40m Oh=-0.7m 保守率0.7 アスファルト舗装C2
平均路面照度 10.6ℓx(車道部)
7ℓx(歩道部)
照度均斉度 0.41(車道部)
0.28(歩道部)

タイプo

照度分布図

照度分布図
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:交差点範囲18m×18m 取付高さ10m 保守率0.7 アスファルト舗装C2
平均路面照度 10.9ℓx(交差点部)
照度均斉度 0.59(交差点部)

タイプq

照度分布図

照度分布図
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:交差点範囲31m×24m 取付高さ10m 保守率0.7 アスファルト舗装C2
記号
照明器具形式 E77256SAJ9/300L
照明器具種類 連続照明用
定格光束 8400ℓm
台数 4台
記号
照明器具形式 E77256SAJ9/300C
照明器具種類 交差点照明用
定格光束 8400ℓm
台数 2台
平均路面照度 17.5ℓx(交差点部)
照度均斉度 0.56(交差点部)

タイプs

照度分布図

照度分布図
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:交差点範囲35m×35m 取付高さ10m 保守率0.7 アスファルト舗装C2
記号
照明器具形式 E77256SAJ9/300L
照明器具種類 連続照明用
定格光束 8400ℓm
台数 4台
記号
照明器具形式 E77256SAJ9/300C
照明器具種類 交差点照明用
定格光束 8400ℓm
台数 4台
平均路面照度 19.7ℓx(交差点部)
照度均斉度 0.51(交差点部)

タイプu

照度分布図

照度分布図
  • ※曲線上の数値は、維持水平面照度を示します。(単位:ℓx)
  • ※設計条件:交差点範囲35m×42m 取付高さ 10m・ 12m 保守率0.7 アスファルト舗装C2
記号
照明器具形式 E77256SAJ9/300L
照明器具種類 連続照明用
定格光束 8400ℓm
台数 4車線:2台/ 6車線:4台
記号
照明器具形式 E77256SAJ9/300C
照明器具種類 交差点照明用
定格光束 8400ℓm
台数 4台
平均路面照度 17.1ℓx(交差点部)
照度均斉度 0.57(交差点部)

経済比較

  • A水銀ランプ(KSC-4+HF300X)
  • Bレディオック ロード エス(E77256SAJ9/300L)

光源

  • A 水銀ランプ300W
  • B LED

消費電力※1

  • A 360W
  • B 47.8W

約87%省エネ

15年間電気料金※2

  • A 約38.9万円
  • B 約5.2万円

約33.7万円削減

  • ※1:消費電力は、入力電力200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット内蔵形の初期光束補正機能による60000時間平均値)。
  • ※2:電気料金は、東京電力エナジーパートナー(株)特定小売供給約款(令和元年10月1日)「公衆街路灯B」18円/kWh(税抜)、年間点灯時間は、4000時間で算出。

仕様

光色 昼白色タイプ
相関色温度 5000K相当
定格光束(器具光束)(ℓm) 8400
消費電力(W) 100V時 最大※1 52.6
平均※2 47.3
200V時 最大※1 53.0
平均※2 47.8
240V時 最大※1 53.6
平均※2 48.5
固有エネルギー消費効率(ℓm/W) 100V時 159.6
200V時 158.4
240V時 156.7
LEDモジュール寿命 60000時間(光束維持率80%)
平均演色評価数 Ra70
質量(kg) ポールヘッド形 5.4
アーム取付形 4.9
  • ※1:60000時間経過後の最大値
  • ※2:初期光束補正機能による60000時間の平均値

共通仕様

入力電圧 100~240V対応
周波数 50/60Hz共用
本体 アルミダイカスト
前面ガラス 強化ガラス(クリア)
ポール挿入寸法 ø60.5(挿入寸法120mm)(ポールヘッド形)
ø34.0・ø48.6・ø60.5(アーム取付形)
仕上色 グレイ
ダークブラウン
耐雷サージ 15kV(コモンモード)
保護等級 IP23(灯具)
IP44(LEDユニット収納部)
使用温度範囲 -20℃~+40℃
初期光束補正率 0.80

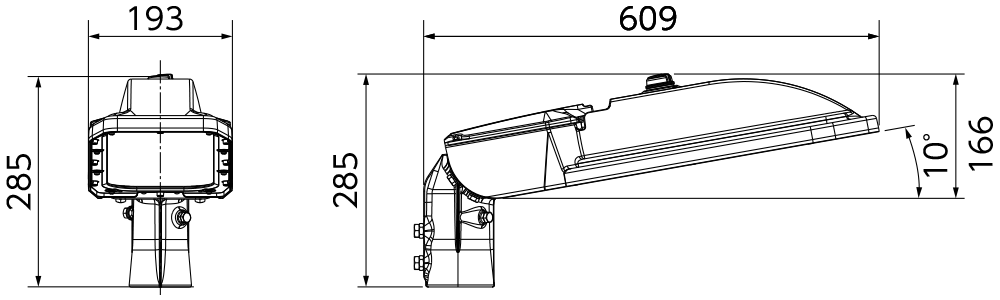

寸法図

ポールヘッド形

アーム取付形

オプション

後方遮光ルーバ

YL1022

オープン価格

※取付用になべ小ねじ(M4×12ステンレス:ジオメット処理)が4個付属しています。

材質 ステンレス
仕上色 黒色
質量 450g

前方遮光ルーバ

YL2022

オープン価格

※取付用になべ小ねじ(M4×12ステンレス:ジオメット処理)が4個付属しています。

材質 ステンレス
仕上色 黒色
質量 550g

取付金具

ポールトップ用金具

PA732
(旧形式:PA722)

オープン価格

材質 鋼管
仕上色 グレイ
質量 2.6kg
ポール挿入寸法 ø89.1(3B)×120mm

電柱共架用金具

PA733
(旧形式:PA723)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.4kg

※89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

壁付用金具

PA734
(旧形式:PA724)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.9kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は5°、15°の2段階の設定が可能です。

電柱共架用金具

PA735
(旧形式:PA725)

オープン価格

材質 鋼管
仕上色 グレイ
質量 1.8kg
  • ※取付け角度を変えることができます。
  • ※灯具取付け角度は0°、5°、15°の3段階の設定が可能です。
  • ※89.1(3B)以上の鋼管及びコンクリート柱への器具の取付けができます。

※PA733とPA735は、鋼管用バンド(SFT-N206)との組合せはできません。
