LEDioc ROAD(レディオック ロード)
、△
…グリーン購入法適合品
- △…受注生産品
ガイドラインタイプf※・g※
平均路面輝度0.7cd/m²|一般国道|2車線道路用|歩道有/無 対応
ガイドラインタイプo
平均路面照度10ℓx|交差点|十字路(2車線×2車線)
ガイドラインタイプq・s・u
平均路面照度15ℓx|交差点|十字路(q:4車線×2車線、s:4車線×4車線、u:6車線×4車線)
建電協形式 KCE070-2(-J)相当・KCE070-3(-J)相当・KCE070-2H(-J)相当
- ※クランプ角度を標準の10°から5°へ変更することにより満たす設計条件です。
- ※建電協形式の(-J)は、「道路・トンネル照明器材仕様書・同解説 平成30年版(一社)建設電気技術協会」における「重耐塩仕様」を示します。
LED道路・トンネル照明導入ガイドライン(案) タイプf※・g※・o・q・s・u
電源ユニット別置形
ポールヘッド形
- カットオフ
- 初期光束補正機能
- 電源ユニット別置形
E77285ASAJ9/K07LW
(灯具:E77285A-07LW+電源ユニット:WLE155V560M1/24-3)
(旧形式:E77285SAJ9/K07LW)
△オーダー(専用ケーブル・ポール別)
電力会社申請入力容量 | 75VA(200V) |
---|

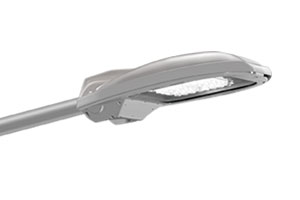

アーム取付形
- カットオフ
- 初期光束補正機能
- 電源ユニット別置形
E71285ASAJ9/K07LW
(灯具:E71285A-07LW+電源ユニット:WLE155V560M1/24-3)
(旧形式:E71285SAJ9/K07LW)
△オーダー(専用ケーブル・ポール別)
電力会社申請入力容量 | 75VA(200V) |
---|
電源ユニット内蔵形
ポールヘッド形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
E77288ASAJ9/K07LW
(旧形式:E77288SAJ9/K07LW)
△オーダー(ポール別)
電力会社申請入力容量 | 71VA(200V) |
---|
アーム取付形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
E71288ASAJ9/K07LW
(旧形式:E71288SAJ9/K07LW)
△オーダー(ポール別)
電力会社申請入力容量 | 71VA(200V) |
---|
経済比較
水銀ランプ・高圧ナトリウムランプ・セラミックメタルハライドランプとの比較
-
A水銀ランプ
-
B高圧ナトリウムランプ
-
Cセラミックメタルハライドランプ
-
Dレディオック ロード 電源ユニット別置形 電力会社申請入力容量 75VA(200V)
光源
- A 水銀ランプ300W
- B 高圧ナトリウムランプ180W
- C セラミックメタルハライドランプ110W
- D LED
消費電力※1
- A 310W
- B 190W
- C 128W
- D 47.5W
最大約84%省エネ
15年間電気料金※2
- A 約52万円
- B 約31.9万円
- C 約21.5万円
- D 約7.9万円
最大約44.1万円削減
- ※1:消費電力は入力電圧200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット別置形の初期光束補正機能による60000時間平均値)。
- ※2:電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和5年6月1日)「公衆街路灯B」28円/kWh(税抜)、年間点灯時間は4000時間で算出
仕様
|
電源ユニット別置形 | 電源ユニット内蔵形 | ||
---|---|---|---|---|
光源色 | 昼白色(5000K) | |||
器具光束(ℓm) | 11600 | |||
消費電力(W) | 200V時 | 最大※1 | 72.2 | 69.5 |
平均※2 | 65.1 | 62.5 | ||
固有エネルギー消費効率(ℓm/W) | 200V時 | 160.6 | 166.9 | |
光束維持時間 | 60000時間(光束維持率80%) | |||
平均演色評価数 | Ra70 | |||
質量(kg) | 10.9 | 11.3 |
- ※落下防止ワイヤ同梱
- ※1:60000時間経過後の最大値
- ※2:初期光束補正機能による60000時間平均値。
灯具
定格入力電圧 | 100~240V対応(電源ユニット別置形) 100~265V対応(電源ユニット内蔵形) |
---|---|
定格周波数 | 50/60Hz共用 |
本体 | アルミダイカスト |
前面ガラス | 強化ガラス(クリア) |
ポール挿入寸法 | ø60.5、ø48.6(挿入寸法120mm) |
---|---|
仕上色 | グレイ |
耐雷サージ | 15kV(コモンモード) |
保護等級 | IP23(灯具) IP65(LEDユニット収納部) |
使用温度範囲 | -20℃~+40℃ |
初期補正率 | 0.80 |
電源ユニット(別置形のみ)
定格入力電圧 | 100~240V対応 |
---|---|
定格周波数 | 50/60Hz共用 |
本体 | アルミ |
収納可能ポール内径 | ø130.8(5B)以上 |
保護等級 | IP67 |
使用温度範囲 | -20℃~+40℃ |
質量 | 1.3kg |
寸法図
ポールヘッド形

アーム取付形
