美vid LEDioc FLOOD URBANVIEW(ビヴィッド レディオック フラッド アーバンビュー)

ラインアップ

縦長配光タイプ

ECF17103/SAN8 ホワイト

ECF17103/SAN8/DG ダークグレイ

¥208,000

  • 屋外専用
  • 電源ユニット内蔵形
  • 耐塩仕様

1/2照度角 16°(後方)、14°(前方)

1/2照度角 16°

横長配光タイプ

ECF17203/SAN8 ホワイト

ECF17203/SAN8/DG ダークグレイ

¥208,000

  • 屋外専用
  • 電源ユニット内蔵形
  • 耐塩仕様

1/2照度角 20°(後方)、27°(前方)

1/2照度角 33°

仕様


縦長配光 横長配光
光源色 美vid 白色(4000K)
定格光束(器具光束)(ℓm) 15500
消費電力(W) 200V時 166.1
固有エネルギー消費効率(ℓm/W) 200V時 93.3
LEDモジュール寿命 60000時間(光束維持率80%)
平均演色評価数 Ra95

※落下防止ワイヤ同梱

共通仕様

定格入力電圧 100/200~242V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
前面部 強化ガラス(型押ガラス)
前面枠 ポリカーボネート
反射鏡 アルミダイカスト(鏡面仕上)
アーム ステンレス(ポリエステル塗装)
電源ケース アルミダイカスト(ポリエステル塗装)
口出線 キャブタイヤケーブル(器具外3000mm)
耐雷サージ 15kV(コモンモード)
保護等級 IP65
使用温度範囲 -20℃~+35℃
仕上色 ホワイト
ダークグレイ(/DG)
質量 5.7kg

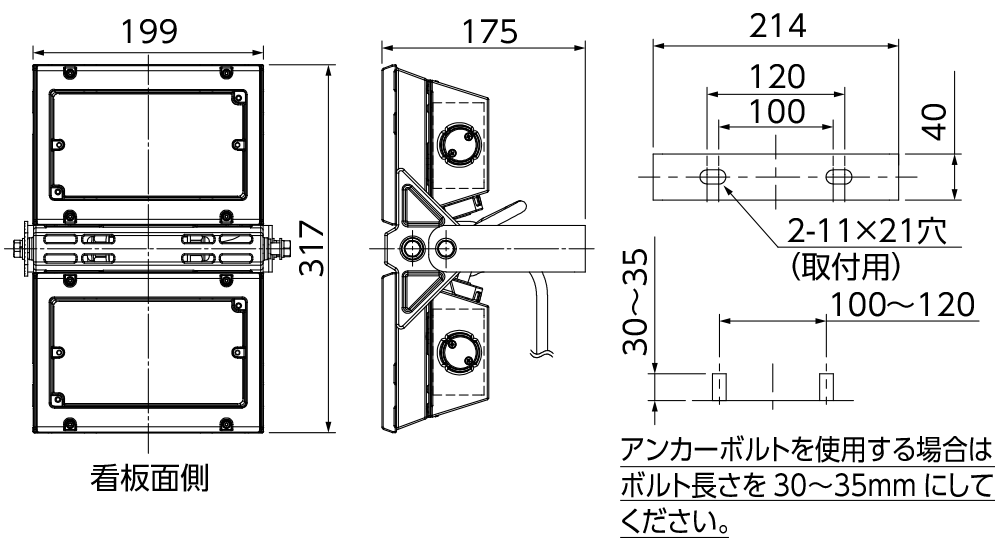

寸法図

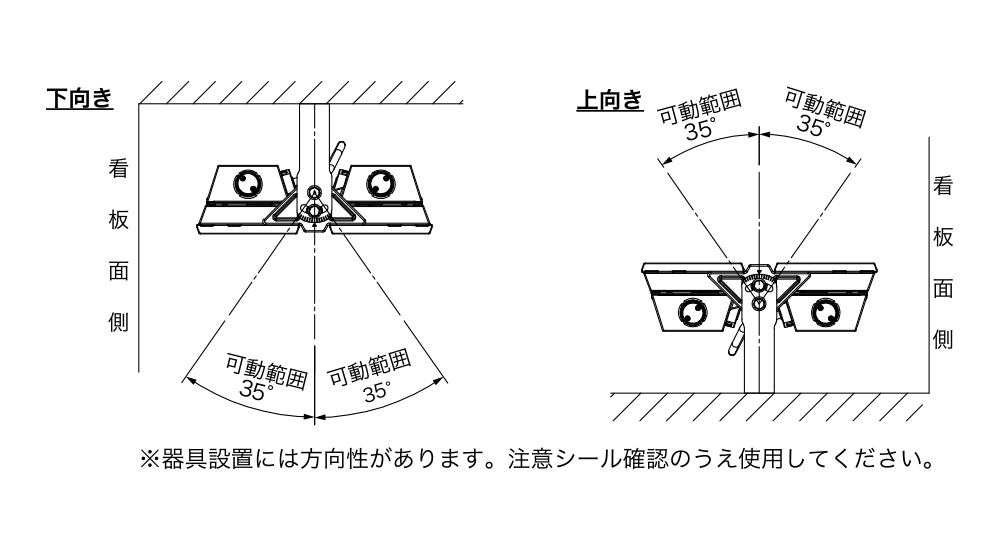

器具可動範囲

縦長配光

横長配光

  • ※器具取付向きには方向性があります。
  • ※器具の口出線の出口を看板面に向けてご使用ください。

取付方向の注意

  • ※壁面(垂直面)の設置はしないでください。
  • ※上記の取付け姿勢では使用しないでください。

オプション

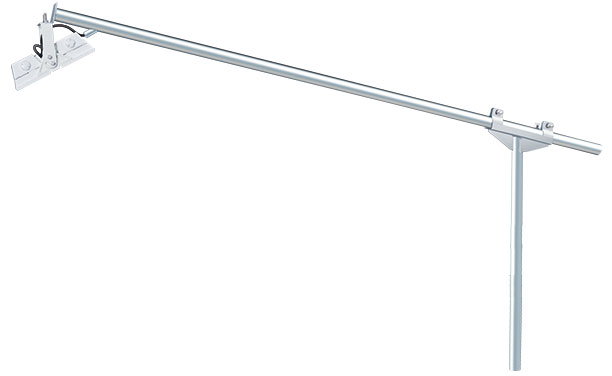

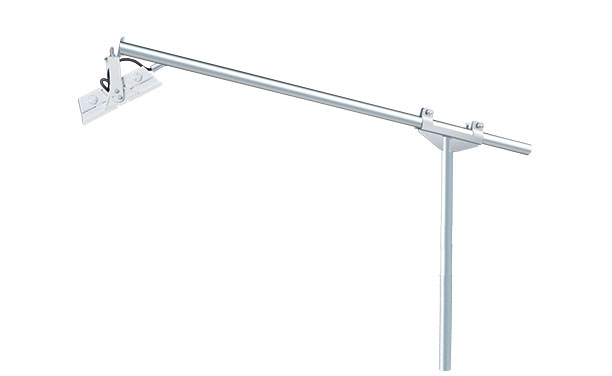

ラウンドアーム(支柱+アーム)

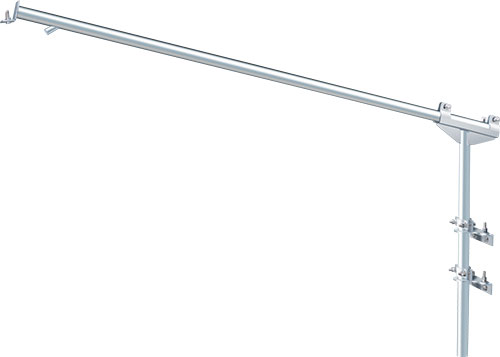

FA4120B (FA40+FA420) 出幅2.0m

¥68,000

  • 縦長配光タイプ用

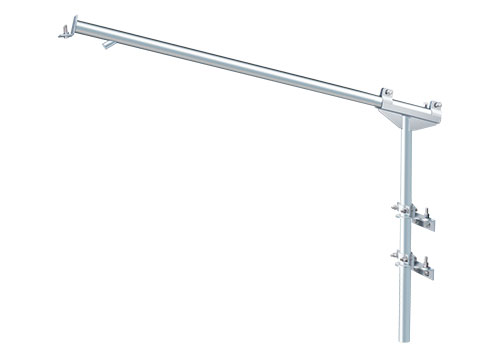

FA4115B (FA40+FA415) 出幅1.5m

¥65,600

  • 横長配光タイプ用

共通仕様

材質 鋼管、鋼板
仕上 溶融亜鉛めっき
鋼管寸法 ø48.6mm
質量 21.2kg(FA4020B)
19.0kg(FA4015B)

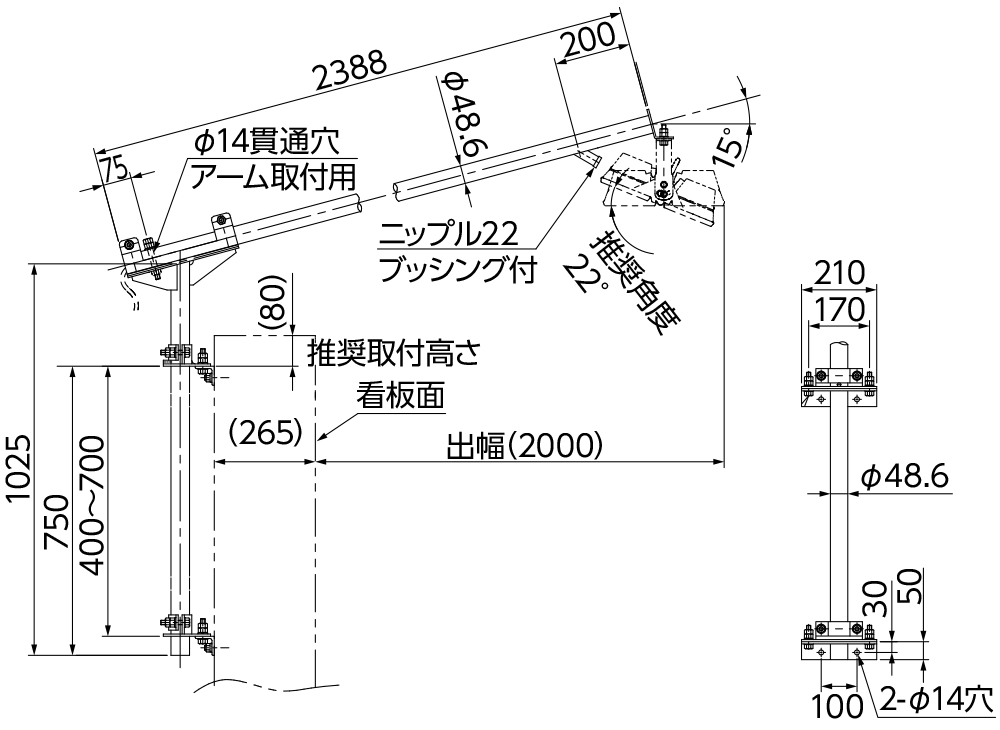

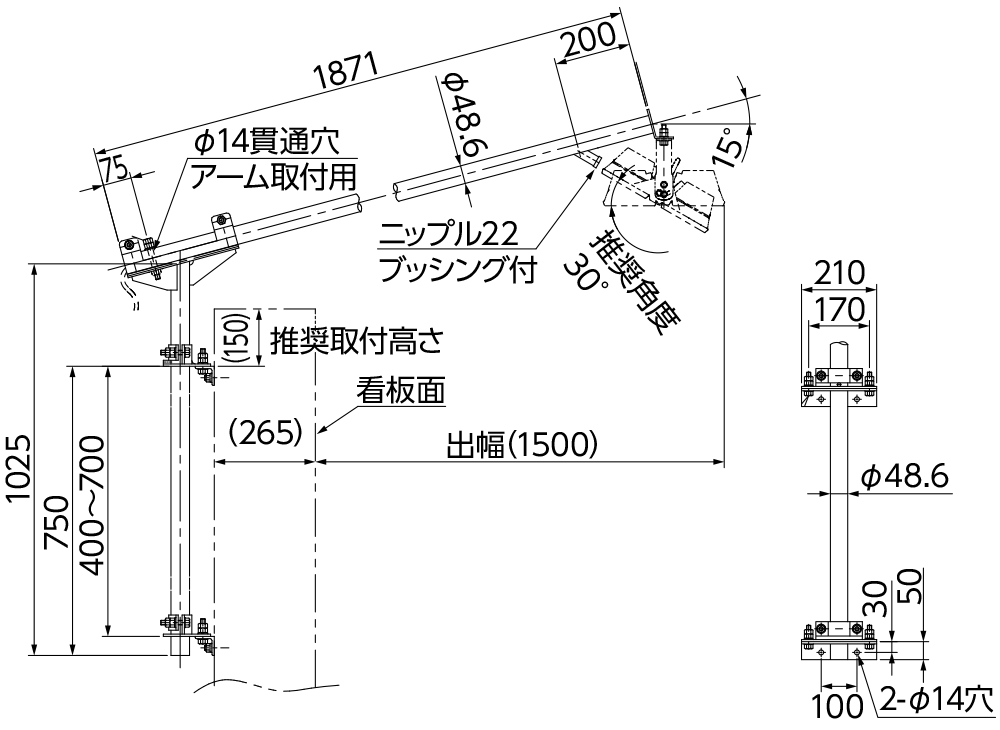

寸法図

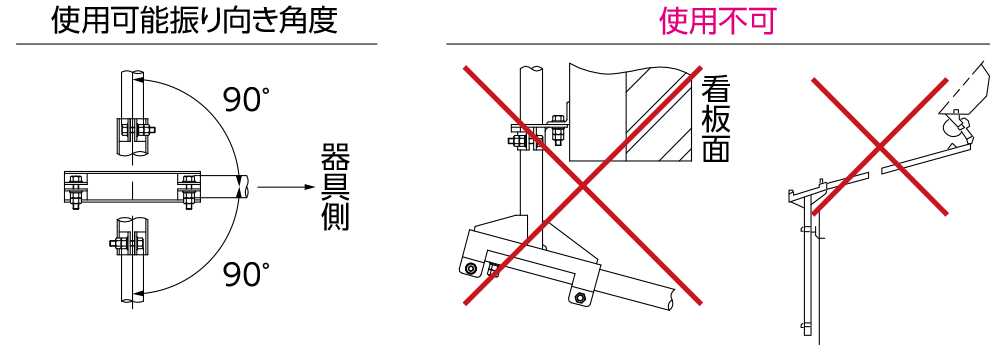

使用可能振り向き角度・使用不可

アーム(ストレートタイプ)

FA4001 出幅1.5~2.0m

¥46,000

  • 縦長配光タイプ用
  • 横長配光タイプ用

仕様

材質 鋼管、鋼板
仕上 溶融亜鉛めっき
鋼管寸法 □60mm
出幅 出幅1.5~2.0m
質量 12.7kg

※形式末尾に下記を付加したタイプ(塗装仕上)は受注生産品(△オーダー)となります。
/DG:ダークグレイ半つや(マンセルN3)

寸法図

アダプタ

FA27

オープン価格

本体 ステンレス
質量 1.2kg

※HID投光器アーバンビュー用アーム(FA14・FA4002)に適合

FA28

オープン価格

本体 ステンレス
適合アーム □50×120mm
質量 1.4kg

※□50アームに適合

※表示価格はすべて税抜き価格です。
