一般形ラインアップ

310Wタイプ

電源別置形です。価格には電源ユニットが含まれています。

中角タイプ

耐塩仕様

E30415M/NSAN2 グリーン購入法適合品
(本体：E30405M/N+電源ユニット：LE311115HS2/2.4-A1)
(旧形式：E30405M/NSAN8)

￥362,000

屋外・屋内用
電源ユニット別置形

重耐塩仕様

E30416M/NSAN2 グリーン購入法適合品
(本体：E30406M/N+電源ユニット：LE311115HS2/2.4-B1)
(旧形式：E30406M/NSAN8)

￥410,000

屋外・屋内用
電源ユニット別置形

※…グリーン購入法適合品

広角タイプ

耐塩仕様

E30415W/NSAN2 グリーン購入法適合品
(本体：E30405W/N+電源ユニット：LE311115HS2/2.4-A1)
(旧形式：E30405W/NSAN8)

￥362,000

屋外・屋内用
電源ユニット別置形

重耐塩仕様

E30416W/NSAN2 グリーン購入法適合品
(本体：E30406W/N+電源ユニット：LE311115HS2/2.4-B1)
(旧形式：E30406W/NSAN8)

￥410,000

屋外・屋内用
電源ユニット別置形

※…グリーン購入法適合品

1/2照度角・直射水平面照度分布図

一般形

中角タイプ

1/2照度角 11°
1/10ビームの開き 62°

広角タイプ

1/2照度角 14°
1/10ビームの開き 90°

専用電源ユニット

LE311115HS2/2.4-A1 耐塩仕様

LE311115HS2/2.4-B1 重耐塩仕様

屋外・屋内用

仕様

		中角タイプ
光源色		昼白色(5000K)
定格光束(器具光束)(ℓm)		40000
消費電力(W)	200V時	311
消費電力(W)	242V時	308
固有エネルギー消費効率(ℓm/W)	200V時	128.6
固有エネルギー消費効率(ℓm/W)	242V時	129.8
LEDモジュール寿命		60000時間(光束維持率70％)
平均演色評価数		Ra70

共通仕様

入力電圧	200～242V対応
周波数	50/60Hz共用
前面カバー	強化ガラス
保護カバー	ポリカーボネート
反射鏡	アルミ(外面アクリル塗装)
放熱部	アルミ・銅(ポリエステル+アクリル塗装)(耐塩仕様) アルミ・銅(ポリエステル+フッ素塗装)(重耐塩仕様)
支持枠	アルミダイカスト(ポリエステル+アクリル塗装)(耐塩仕様) アルミダイカスト(ポリエステル+フッ素塗装)(重耐塩仕様)

アーム	鋼板(溶融亜鉛めっき後アクリル塗装)(耐塩仕様) 鋼板(溶融亜鉛めっき後フッ素塗装)(重耐塩仕様)
口出線	キャブタイヤケーブル(器具外3000mm)
設計許容風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP43
使用温度範囲	-20℃～+35℃
仕上色	グレイ(マンセルN6)
質量	11kg

※LED点灯回路は2系統となります。系統ごとに極性を合わせ、結線を行ってください。
※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

電源ユニット仕様

入力電圧	200～242V対応
周波数	50/60Hz共用
本体	アルミ、ステンレス(ポリエステル+アクリル塗装)(耐塩仕様) アルミ、ステンレス(ポリエステル+フッ素塗装)(重耐塩仕様)
口出線	400mm

耐雷サージ	15kV(コモンモード)
使用温度範囲	-20℃～+35℃(一時的に50℃対応)
質量	3.6kg
二次側配線長	50m以下

※屋外露出で使用可(ケーブルを下向きに取付けてください)

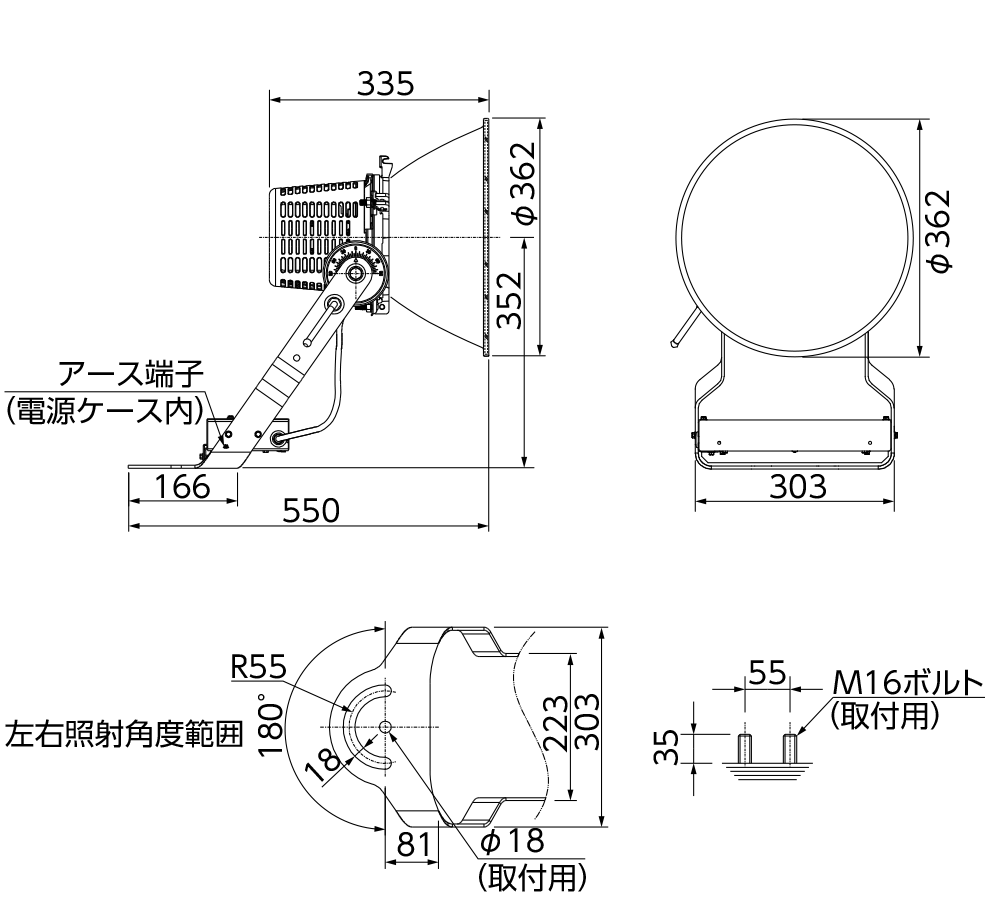

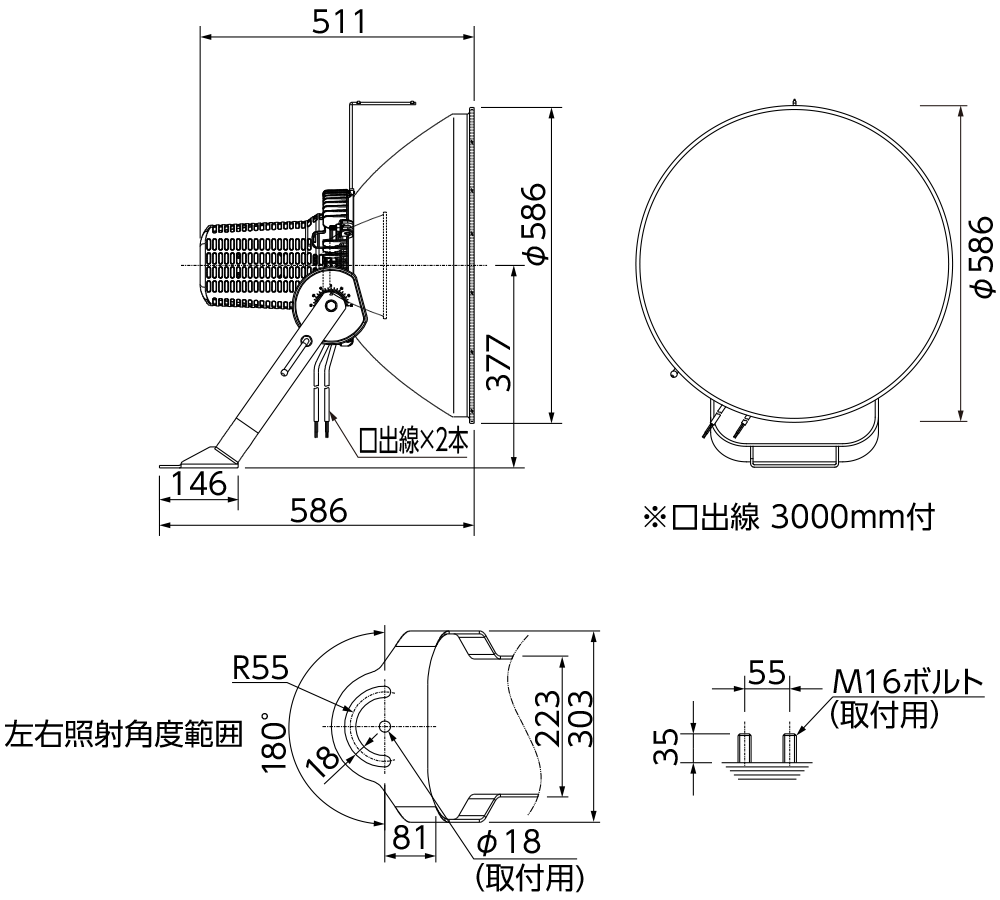

寸法図

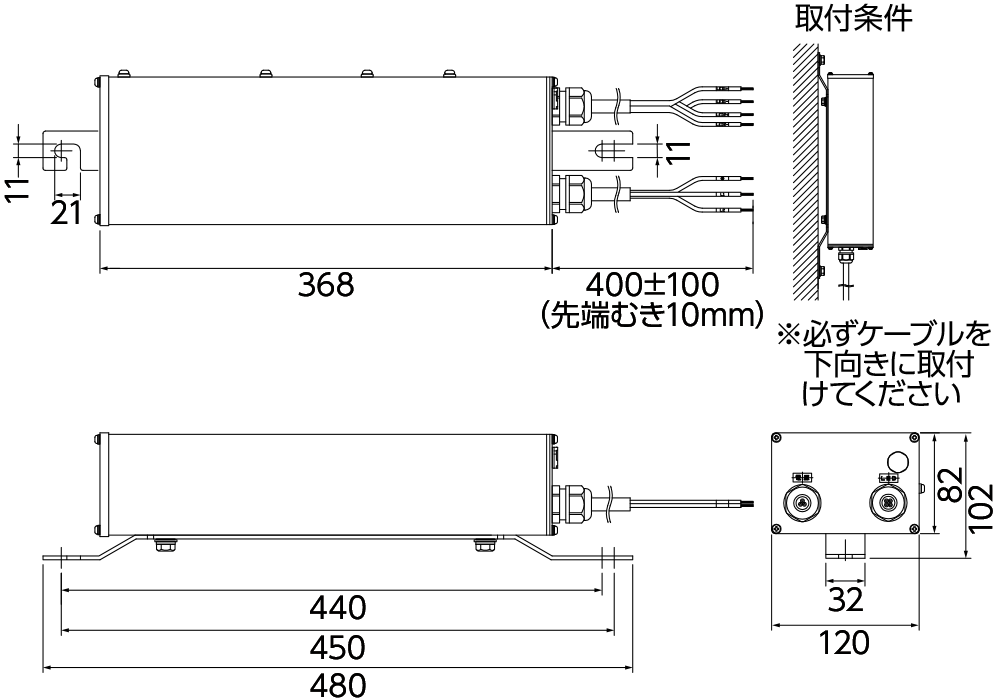

電源ユニット寸法図

オプション

ガード

GH6002

￥38,300

リング	ステンレス(ポリエステル塗装)
ガード	ステンレス(ポリエステル塗装)
仕上色	ホワイト(マンセル9.5)
質量	1.7kg

ルーバ

LH6002

￥43,000

リング	ステンレス(アクリル塗装)
ガード	ステンレス(アクリル塗装)
仕上色	ブラック(マンセルN1半つや)
質量	4.4kg

210Wタイプ

電源別置形です。価格には電源ユニットが含まれています。

狭角タイプ

昼白色

E30424N/NSAN8 グリーン購入法適合品
(本体：E30424N/N+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414N/NSAN8)

￥255,300

屋外・屋内用
電源ユニット別置形

電球色

E30424N/LSAN8 グリーン購入法適合品
(本体：E30424N/L+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414N/LSAN8)

△￥255,300

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30424N/NHSAN8
(本体：E30424N/NH+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414N/NHSAN8)

△￥255,300

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

中角タイプ

昼白色

E30424M/NSAN8 グリーン購入法適合品
(本体：E30424M/N+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414M/NSAN8)

￥241,300

屋外・屋内用
電源ユニット別置形

電球色

E30424M/LSAN8 グリーン購入法適合品
(本体：E30424M/L+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414M/LSAN8)

△￥241,300

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30424M/NHSAN8
(本体：E30424M/NH+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414M/NHSAN8)

△￥241,300

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

広角タイプ

昼白色

E30424W/NSAN8 グリーン購入法適合品
(本体：E30424W/N+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414W/NSAN8)

￥241,300

屋外・屋内用
電源ユニット別置形

電球色

E30424W/LSAN8 グリーン購入法適合品
(本体：E30424W/L+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414W/LSAN8)

△￥241,300

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30424W/NHSAN8
(本体：E30424W/NH+電源ユニット：LE180150HS1/2.4-A1)
(旧形式：E30414W/NHSAN8)

△￥241,300

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

1/2照度角・直射水平面照度分布図

一般形

狭角タイプ

昼白色

1/2照度角 6°
1/10ビームの開き 30°

電球色

1/2照度角 6°
1/10ビームの開き 30°

ナトリウム色

1/2照度角 6°
1/10ビームの開き 30°

中角タイプ

昼白色

1/2照度角 10°
1/10ビームの開き 60°

電球色

1/2照度角 10°
1/10ビームの開き 60°

ナトリウム色

1/2照度角 10°
1/10ビームの開き 60°

広角タイプ

昼白色

1/2照度角 15°
1/10ビームの開き 86°

電球色

1/2照度角 15°
1/10ビームの開き 86°

ナトリウム色

1/2照度角 15°
1/10ビームの開き 86°

※上記の図は初期値を示す(単位：ℓx)。

専用電源ユニット

LE180150HS1/2.4-A1

屋外・屋内用

仕様

		狭角タイプ			中角タイプ			広角タイプ
光源色		昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)
定格光束(器具光束)(ℓm)		22000	19500	19600	23500	20800	20900	24000	21200	21400
消費電力(W)	100V時	205
消費電力(W)	200V時/242V時	207
固有エネルギー消費効率(ℓm/W)	100V時	107.3	95.1	95.6	114.6	101.4	101.9	117.0	103.4	104.3
固有エネルギー消費効率(ℓm/W)	200V時/242V時	106.2	94.2	94.6	113.5	100.4	100.9	115.9	102.4	103.3
LEDモジュール寿命		60000時間(光束維持率70％)
平均演色評価数		Ra70	Ra80	Ra65	Ra70	Ra80	Ra65	Ra70	Ra80	Ra65

共通仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
前面カバー	強化ガラス
保護カバー	ポリカーボネート
反射鏡	アルミ(内外面シリカガラス処理仕上)
放熱部	アルミ、銅(ポリエステル塗装)
支持枠	アルミダイカスト(ポリエステル塗装)
アーム	鋼板(溶融亜鉛めっき)

口出線	キャブタイヤケーブル(器具外500mm)
設計許容風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP43
使用温度範囲	-20℃～+35℃
仕上色	グレイ(マンセルN6)
質量	7.3kg(狭角タイプ) 6.5kg(中角・広角タイプ)

※LED点灯回路は2系統となります。系統ごとに極性を合わせ、結線を行ってください。
※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

電源ユニット仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
本体	鋼板
口出線	800mm
適合ポール	収納可能ポール内径ø105.3(4B)以上

耐雷サージ	15kV(コモンモード)
使用温度範囲	-20℃～+40℃
質量	3kg
二次側配線長	50m以下

※屋外露出で使用可(口出線を下向きに取付けてください)

寸法図

電源ユニット寸法図

オプション

ガード

GH3002

￥27,000

リング	ステンレス(ポリエステル塗装)
ガード	ステンレス(ポリエステル塗装)
仕上色	ホワイト(マンセルN9.5)
質量	1.0kg

ルーバ

LH3002

￥27,000

リング	ステンレス(アクリル塗装)
ガード	ステンレス(アクリル塗装)
仕上色	ブラック(マンセルN1半つや)
質量	2.1kg

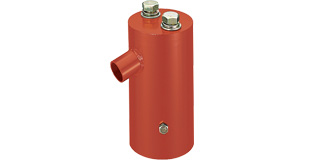

ポールトップ取付用金具

1灯用

CNHA401

￥9,200

材質	鋼管
仕上	さび止め塗装 2-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	2.5kg

2灯用

CNHA402

￥16,800

材質	鋼管
仕上	さび止め塗装 4-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	9.5kg

※投光器は必ず2灯(取付台の両側へ)取付けてください。

160Wタイプ

電源別置形です。価格には電源ユニットが含まれています。

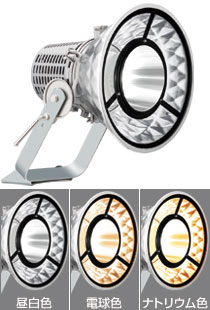

狭角タイプ

昼白色

E30423N/NSAN8 グリーン購入法適合品
(本体：E30423N/N+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413N/NSAN8)

￥225,900

屋外・屋内用
電源ユニット別置形

電球色

E30423N/LSAN8 グリーン購入法適合品
(本体：E30423N/L+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413N/LSAN8)

△￥225,900

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30423N/NHSAN8
(本体：E30423N/NH+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413N/NHSAN8)

△￥225,900

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

中角タイプ

昼白色

E30423M/NSAN8 グリーン購入法適合品
(本体：E30423M/N+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413M/NSAN8)

￥211,900

屋外・屋内用
電源ユニット別置形

電球色

E30423M/LSAN8 グリーン購入法適合品
(本体：E30423M/L+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413M/LSAN8)

△￥211,900

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30423M/NHSAN8
(本体：E30423M/NH+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413M/NHSAN8)

△￥211,900

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

広角タイプ

昼白色

E30423W/NSAN8 グリーン購入法適合品
(本体：E30423W/N+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413W/NSAN8)

￥211,900

屋外・屋内用
電源ユニット別置形

電球色

E30423W/LSAN8 グリーン購入法適合品
(本体：E30423W/L+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413W/LSAN8)

△￥211,900

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30423W/NHSAN8
(本体：E30423W/NH+電源ユニット：LE148115HS1/2.4-A1)
(旧形式：E30413W/NHSAN8)

△￥211,900

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

1/2照度角・直射水平面照度分布図

一般形

狭角タイプ

昼白色

1/2照度角 6°
1/10ビームの開き 30°

電球色

1/2照度角 6°
1/10ビームの開き 30°

ナトリウム色

1/2照度角 6°
1/10ビームの開き 30°

中角タイプ

昼白色

1/2照度角 10°
1/10ビームの開き 60°

電球色

1/2照度角 10°
1/10ビームの開き 60°

ナトリウム色

1/2照度角 10°
1/10ビームの開き 60°

広角タイプ

昼白色

1/2照度角 15°
1/10ビームの開き 86°

電球色

1/2照度角 15°
1/10ビームの開き 86°

ナトリウム色

1/2照度角 15°
1/10ビームの開き 86°

※上記の図は初期値を示す(単位：ℓx)。

専用電源ユニット

LE148115HS1/2.4-A1

屋外・屋内用

仕様

		狭角タイプ			中角タイプ			広角タイプ
光源色		昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)
定格光束(器具光束)(ℓm)		18500	16400	16500	19000	16800	16900	19300	17100	17200
消費電力(W)	100V時	165
消費電力(W)	200V時/242V時	161
固有エネルギー消費効率(ℓm/W)	100V時	112.1	99.3	100.0	115.1	101.8	102.4	116.9	103.6	104.2
固有エネルギー消費効率(ℓm/W)	200V時/242V時	114.9	101.8	102.4	118.0	104.3	104.9	119.8	106.2	106.8
LEDモジュール寿命		60000時間(光束維持率70％)
平均演色評価数		Ra70	Ra80	Ra65	Ra70	Ra80	Ra65	Ra70	Ra80	Ra65

共通仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
前面カバー	強化ガラス
保護カバー	ポリカーボネート
反射鏡	アルミ(内外面シリカガラス処理仕上)
放熱部	アルミ、銅(ポリエステル塗装)
支持枠	アルミダイカスト(ポリエステル塗装)
アーム	鋼板(溶融亜鉛めっき)

口出線	キャブタイヤケーブル(器具外500mm)
設計許容風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP43
使用温度範囲	-20℃～+35℃
仕上色	グレイ(マンセルN6)
質量	6.5kg(狭角タイプ) 5.7kg(中角・広角タイプ)

※LED点灯回路は2系統となります。系統ごとに極性を合わせ、結線を行ってください。
※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

電源ユニット仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
本体	鋼板
口出線	800mm
適合ポール	収納可能ポール内径ø105.3(4B)以上

耐雷サージ	15kV(コモンモード)
使用温度範囲	-20℃～+40℃
質量	3kg
二次側配線長	50m以下

※屋外露出で使用可(口出線を下向きに取付けてください)

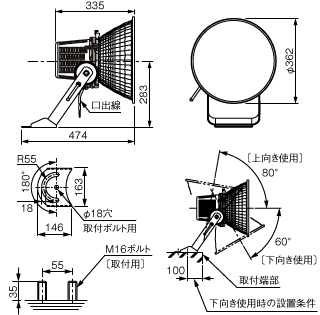

寸法図

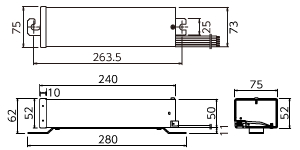

電源ユニット寸法図

オプション

ガード

GH3002

￥27,000

リング	ステンレス(ポリエステル塗装)
ガード	ステンレス(ポリエステル塗装)
仕上色	ホワイト(マンセルN9.5)
質量	1.0kg

ルーバ

LH3002

￥27,000

リング	ステンレス(アクリル塗装)
ガード	ステンレス(アクリル塗装)
仕上色	ブラック(マンセルN1半つや)
質量	2.1kg

ポールトップ取付用金具

1灯用

CNHA401

￥9,200

材質	鋼管
仕上	さび止め塗装 2-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	2.5kg

2灯用

CNHA402

￥16,800

材質	鋼管
仕上	さび止め塗装 4-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	9.5kg

※投光器は必ず2灯(取付台の両側へ)取付けてください。

130Wタイプ

電源別置形です。価格には電源ユニットが含まれています。

狭角タイプ

昼白色

E30422N/NSAN8 グリーン購入法適合品
(本体：E30422N/N+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412N/NSAN8)

￥160,700

屋外・屋内用
電源ユニット別置形

電球色

E30422N/LSAN8 グリーン購入法適合品
(本体：E30422N/L+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412N/LSAN8)

△￥160,700

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30422N/NHSAN8
(本体：E30422N/NH+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412N/NHSAN8)

△￥160,700

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

中角タイプ

昼白色

E30422M/NSAN8 グリーン購入法適合品
(本体：E30422M/N+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412M/NSAN8)

￥144,700

屋外・屋内用
電源ユニット別置形

電球色

E30422M/LSAN8 グリーン購入法適合品
(本体：E30422M/L+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412M/LSAN8)

△￥144,700

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30422M/NHSAN8
(本体：E30422M/NH+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412M/NHSAN8)

△￥144,700

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

広角タイプ

昼白色

E30422W/NSAN8 グリーン購入法適合品
(本体：E30422W/N+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412W/NSAN8)

￥144,700

屋外・屋内用
電源ユニット別置形

電球色

E30422W/LSAN8 グリーン購入法適合品
(本体：E30422W/L+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412W/LSAN8)

△￥144,700

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30422W/NHSAN8
(本体：E30422W/NH+電源ユニット：LE119090HS1/2.4-A1)
(旧形式：E30412W/NHSAN8)

△￥144,700

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

1/2照度角・直射水平面照度分布図

一般形

狭角タイプ

昼白色

1/2照度角 6°
1/10ビームの開き 30°

電球色

1/2照度角 6°
1/10ビームの開き 30°

ナトリウム色

1/2照度角 6°
1/10ビームの開き 30°

中角タイプ

昼白色

1/2照度角 10°
1/10ビームの開き 60°

電球色

1/2照度角 10°
1/10ビームの開き 60°

ナトリウム色

1/2照度角 10°
1/10ビームの開き 60°

広角タイプ

昼白色

1/2照度角 15°
1/10ビームの開き 86°

電球色

1/2照度角 15°
1/10ビームの開き 86°

ナトリウム色

1/2照度角 15°
1/10ビームの開き 86°

※上記の図は初期値を示す(単位：ℓx)。

専用電源ユニット

LE119090HS1/2.4-A1

屋外・屋内用

仕様

		狭角タイプ			中角タイプ			広角タイプ
光源色		昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)
定格光束(器具光束)(ℓm)		14700	13000	13100	15000	13300	13400	15900	14100	14200
消費電力(W)	100V時	128.5
	200V時	127.0
	242V時	126.0
固有エネルギー消費効率(ℓm/W)	100V時	114.3	101.1	101.9	116.7	103.5	104.2	123.7	109.7	110.5
	200V時	115.7	102.3	103.1	118.1	104.7	105.5	125.1	111.0	111.8
	242V時	116.6	103.1	103.9	119.0	105.5	106.3	126.1	111.9	112.6
LEDモジュール寿命		60000時間(光束維持率70％)
平均演色評価数		Ra70	Ra80	Ra65	Ra70	Ra80	Ra65	Ra70	Ra80	Ra65

共通仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
前面カバー	強化ガラス
保護カバー	ポリカーボネート
反射鏡	アルミ(内外面シリカガラス処理仕上)
放熱部	アルミ、銅(ポリエステル塗装)
支持枠	アルミダイカスト(ポリエステル塗装)
アーム	鋼板(溶融亜鉛めっき)

口出線	キャブタイヤケーブル(器具外500mm)
設計許容風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP43
使用温度範囲	-20℃～+35℃
仕上色	グレイ(マンセルN6)
質量	6.5kg(狭角タイプ) 5.7kg(中角・広角タイプ)

※LED点灯回路は2系統となります。系統ごとに極性を合わせ、結線を行ってください。
※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

電源ユニット仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
本体	鋼板
口出線	800mm
適合ポール	収納可能ポール内径ø105.3(4B)以上

耐雷サージ	15kV(コモンモード)
使用温度範囲	-25℃～+40℃
質量	2.2kg
二次側配線長	50m以下

※屋外露出で使用可(口出線を下向きに取付けてください)

寸法図

電源ユニット仕様

オプション

ガード

GH3002

￥27,000

リング	ステンレス(ポリエステル塗装)
ガード	ステンレス(ポリエステル塗装)
仕上色	ホワイト(マンセルN9.5)
質量	1.0kg

ルーバ

LH3002

￥27,000

リング	ステンレス(アクリル塗装)
ガード	ステンレス(アクリル塗装)
仕上色	ブラック(マンセルN1半つや)
質量	2.1kg

ポールトップ取付用金具

1灯用

CNHA401

￥9,200

材質	鋼管
仕上	さび止め塗装 2-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	2.5kg

2灯用

CNHA402

￥16,800

材質	鋼管
仕上	さび止め塗装 4-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	9.5kg

※投光器は必ず2灯(取付台の両側へ)取付けてください。

65Wタイプ

電源別置形です。価格には電源ユニットが含まれています。

狭角タイプ

昼白色

E30421N/NSAN8 グリーン購入法適合品
(本体：E30421N/N+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411N/NSAN8)

￥143,300

屋外・屋内用
電源ユニット別置形

電球色

E30421N/LSAN8 グリーン購入法適合品
(本体：E30421N/L+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411N/LSAN8)

△￥143,300

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30421N/NHSAN8
(本体：E30421N/NH+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411N/NHSAN8)

△￥143,300

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

中角タイプ

昼白色

E30421M/NSAN8 グリーン購入法適合品
(本体：E30421M/N+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411M/NSAN8)

￥129,500

屋外・屋内用
電源ユニット別置形

電球色

E30421M/LSAN8 グリーン購入法適合品
(本体：E30421M/L+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411M/LSAN8)

△￥129,500

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30421M/NHSAN8
(本体：E30421M/NH+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411M/NHSAN8)

△￥129,500

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

広角タイプ

昼白色

E30421W/NSAN8 グリーン購入法適合品
(本体：E30421W/N+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411W/NSAN8)

￥129,500

屋外・屋内用
電源ユニット別置形

電球色

E30421W/LSAN8 グリーン購入法適合品
(本体：E30421W/L+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411W/LSAN8)

△￥129,500

屋外・屋内用
電源ユニット別置形

ナトリウム色

E30421W/NHSAN8
(本体：E30421W/NH+電源ユニット：LE056044HS1/2.4-A1)
(旧形式：E30411W/NHSAN8)

△￥129,500

屋外・屋内用
電源ユニット別置形

※△…受注生産品
※…グリーン購入法適合品

1/2照度角・直射水平面照度分布図

一般形

狭角タイプ

昼白色

1/2照度角 6°
1/10ビームの開き 30°

電球色

1/2照度角 6°
1/10ビームの開き 30°

ナトリウム色

1/2照度角 6°
1/10ビームの開き 30°

中角タイプ

昼白色

1/2照度角 10°
1/10ビームの開き 60°

電球色

1/2照度角 10°
1/10ビームの開き 60°

ナトリウム色

1/2照度角 10°
1/10ビームの開き 60°

広角タイプ

昼白色

1/2照度角 15°
1/10ビームの開き 86°

電球色

1/2照度角 15°
1/10ビームの開き 86°

ナトリウム色

1/2照度角 15°
1/10ビームの開き 86°

※上記の図は初期値を示す(単位：ℓx)。

専用電源ユニット

LE056044HS1/2.4-A1

屋外・屋内用

仕様

		狭角タイプ			中角タイプ			広角タイプ
光源色		昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)	昼白色(5000K)	電球色(2700K)	ナトリウム色(2100K)
定格光束(器具光束)(ℓm)		8400	7400	7500	8500	7500	7600	8700	7700	7800
消費電力(W)	100V時	65
消費電力(W)	200V時/242V時	63
固有エネルギー消費効率(ℓm/W)	100V時	129.2	113.8	115.3	130.7	115.3	116.9	133.8	118.4	120.0
固有エネルギー消費効率(ℓm/W)	200V時/242V時	133.3	117.4	119.0	134.9	119.0	120.6	138.0	122.2	123.8
LEDモジュール寿命		60000時間(光束維持率70％)
平均演色評価数		Ra70	Ra80	Ra65	Ra70	Ra80	Ra65	Ra70	Ra80	Ra65

共通仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
前面カバー	強化ガラス
保護カバー	ポリカーボネート
反射鏡	アルミ(内外面シリカガラス処理仕上)
放熱部	アルミダイカスト(ポリエステル塗装)
支持枠	アルミダイカスト(ポリエステル塗装)
アーム	鋼板(溶融亜鉛めっき)

口出線	キャブタイヤケーブル(器具外500mm)
設計許容風速	60m/sec
耐雷サージ	15kV(コモンモード)
保護等級	IP43
使用温度範囲	-20℃～+35℃
仕上色	グレイ(マンセルN6)
質量	6.7kg(狭角タイプ) 5.9kg(中角・広角タイプ)

※LED点灯回路は2系統となります。系統ごとに極性を合わせ、結線を行ってください。
※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

電源ユニット仕様

入力電圧	100/200～242V対応
周波数	50/60Hz共用
本体	鋼板
口出線	800mm
適合ポール	収納可能ポール内径ø105.3(4B)以上

耐雷サージ	15kV(コモンモード)
使用温度範囲	-25℃～+40℃
質量	1.5kg
二次側配線長	50m以下

※屋外露出で使用可(口出線を下向きに取付けてください)

寸法図

電源ユニット寸法図

オプション

ガード

GH3002

￥27,000

リング	ステンレス(ポリエステル塗装)
ガード	ステンレス(ポリエステル塗装)
仕上色	ホワイト(マンセルN9.5)
質量	1.0kg

ルーバ

LH3002

￥27,000

リング	ステンレス(アクリル塗装)
ガード	ステンレス(アクリル塗装)
仕上色	ブラック(マンセルN1半つや)
質量	2.1kg

ポールトップ取付用金具

1灯用

CNHA401

￥9,200

材質	鋼管
仕上	さび止め塗装 2-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	2.5kg

2灯用

CNHA402

￥16,800

材質	鋼管
仕上	さび止め塗装 4-M16 器具取付用ボルト、ピッチ55mm
ポール挿入寸法	ø89.1×120mm
質量	9.5kg

※投光器は必ず2灯(取付台の両側へ)取付けてください。

LEDioc FLOOD SPOLART(レディオック フラッド スポラート)
