LEDioc 防爆形クリーンルーム用非常用LED照明器具
ラインアップ
Hf32W 2灯用(高出力形)相当
Hf32W 1灯用(高出力形)相当
仕様
| Hf32W 2灯用(高出力形)相当 | Hf32W 1灯用(高出力形)相当 | ||||
|---|---|---|---|---|---|
| EXICLA7041SA9D-22 | EXICLA7041SA9FD-22 | EXICLA7021SA9D-22 | EXICLA7021SA9FD-22 | ||
| 光源色 | 昼白色(5000K) | ||||
| 器具光束(ℓm) | 4680 | 4450 | 2480 | 2350 | |
| 非常時光束(ℓm) | 1800 | 1710 | 1800 | 1710 | |
| 消費電力(W) | 200V時 | 45.8 | 26.3 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 102.1 | 97.1 | 94.2 | 89.3 |
| 光束維持時間 | 60000時間(光束維持率97％) | ||||
| 平均演色評価数 | Ra83 | ||||
| 質量(kg) | 39.0 | ||||
共通仕様
| 定格入力電圧 | 100～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体・枠 | 鋼板 |
| 保護パネル | 強化処理ガラス |
| 接続箱 | 鋼 |
| 取付金具 | 鋼 |
| 埋込穴寸法 | 280×1255mm |
|---|---|
| 使用温度範囲 | 5～35℃ |
| 仕上色 | 白色 |
| 蓄電池 | ニッケル水素蓄電池(H6-SW) |
| 充電モニタ | 緑色LED |
| 点検スイッチ付 | |

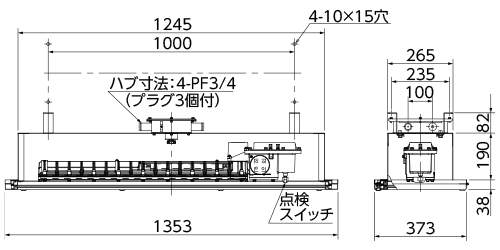

寸法図
配置間隔表
EXICLA7041(21)SA9D-22
※最大取付高さ:17.4m
| 器具取付高さ(m) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | 13.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 6.2 | 7.1 | 7.8 | 8.4 | 8.8 | 9.0 | 9.1 | 9.1 | 8.9 | 8.7 | 8.3 |
| A'1 | 6.2 | 7.1 | 7.8 | 8.4 | 8.8 | 9.0 | 9.1 | 9.1 | 8.9 | 8.7 | 8.3 | |
| B1 | 6.4 | 7.2 | 7.9 | 8.3 | 8.6 | 8.8 | 8.8 | 8.7 | 8.5 | 8.2 | 7.7 | |
| B'1 | 5.6 | 6.5 | 7.2 | 7.7 | 8.1 | 8.2 | 8.3 | 8.2 | 8.0 | 7.7 | 7.2 | |
| 直線配置 | A2 | 14.1 | 16.8 | 18.8 | 20.4 | 21.9 | 23.1 | 24.0 | 24.7 | 25.2 | 25.4 | 25.5 |
| B2 | 13.7 | 16.3 | 18.3 | 19.9 | 21.2 | 22.3 | 23.0 | 23.6 | 24.0 | 24.1 | 24.1 | |
| 四角配置 | A4 | 11.6 | 14.0 | 16.0 | 17.7 | 19.2 | 20.4 | 21.5 | 22.5 | 23.3 | 23.9 | 24.5 |
| B4 | 11.0 | 13.4 | 15.4 | 17.1 | 18.4 | 19.5 | 20.4 | 21.3 | 22.0 | 22.5 | 23.0 | |
EXICLA7041(21)SA9FD-22
※最大取付高さ:17.4m
| 器具取付高さ(m) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | 13.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 5.9 | 6.7 | 7.3 | 7.8 | 8.1 | 8.4 | 8.6 | 8.6 | 8.6 | 8.4 | 8.2 |
| A'1 | 5.9 | 6.7 | 7.3 | 7.8 | 8.1 | 8.4 | 8.6 | 8.6 | 8.6 | 8.4 | 8.2 | |
| B1 | 5.8 | 6.7 | 7.3 | 7.7 | 8.1 | 8.3 | 8.4 | 8.5 | 8.4 | 8.1 | 7.6 | |
| B'1 | 5.4 | 6.2 | 6.9 | 7.3 | 7.7 | 7.9 | 8.1 | 8.1 | 8.0 | 7.8 | 7.3 | |
| 直線配置 | A2 | 13.9 | 16.0 | 17.8 | 19.3 | 20.5 | 21.5 | 22.3 | 23.0 | 23.5 | 23.9 | 24.1 |
| B2 | 13.2 | 15.4 | 17.2 | 18.7 | 19.9 | 20.8 | 21.6 | 22.3 | 22.8 | 23.1 | 23.4 | |
| 四角配置 | A4 | 11.9 | 13.7 | 15.3 | 16.8 | 18.0 | 19.1 | 20.1 | 21.0 | 21.8 | 22.4 | 22.9 |
| B4 | 11.0 | 12.9 | 14.6 | 16.1 | 17.3 | 18.3 | 19.3 | 20.2 | 21.0 | 21.6 | 22.1 | |
適合特殊工具(別売)
※特殊工具は付属しておりません。別途、手配ください。
交換電池(別売)
H6-SW 7.2V 3300mAh
△オーダー
- ※△…受注生産品
※表示価格はすべて税抜き価格です。
