安全増防爆形LED照明器具 レディオック EX ヴォーノ 非常灯タイプ
ラインアップ
Hf32W 1灯用(高出力形)相当
直付形
EYICLA1021ASA9-16(22,28)
標準タイプ
(旧形式：EYICLA1021SA9-16(22,28))
￥288,900
EYICLA1021ASA9F-16(22,28) フロストタイプ
(旧形式：EYICLA1021SA9F-16(22,28))
△￥293,900
- 屋内・軒下用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
EYICLA2021ASA9-16(22,28) 標準タイプ
(旧形式：EYICLA2021SA9-16(22,28))
￥288,900
EYICLA2021ASA9F-16(22,28) フロストタイプ
(旧形式：EYICLA2021SA9F-16(22,28))
△￥293,900
- 屋内・軒下用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
30°ブラケット形
特殊直付形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
スタンド形
照度分布図
直付形
標準タイプ
フロストタイプ
パイプ吊形
標準タイプ
フロストタイプ
30°ブラケット形
標準タイプ
フロストタイプ
特殊直付形
標準タイプ
フロストタイプ
スタンド形
標準タイプ
フロストタイプ
※上記の照度分布図は初期値を示します(単位：ℓx)。
Hf32W 2灯用(高出力形)相当
直付形
EYICLA1041ASA9-16(22,28) 標準タイプ
(旧形式：EYICLA1041SA9-16(22,28))
￥293,900
EYICLA1041ASA9F-16(22,28) フロストタイプ
(旧形式：EYICLA1041SA9F-16(22,28))
△￥299,900
- 屋内・軒下用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
EYICLA2041ASA9-16(22,28) 標準タイプ
(旧形式：EYICLA2041SA9-16(22,28))
￥293,900
EYICLA2041ASA9F-16(22,28) フロストタイプ
(旧形式：EYICLA2041SA9F-16(22,28))
△￥299,900
- 屋内・軒下用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
30°ブラケット形
特殊直付形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプはイエロータイプ(前面ガラス)も特注にて対応致します。
適合特殊工具(別売)
LM6A 対辺3.0mm
￥530
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
スタンド形
照度分布図
直付形
標準タイプ
フロストタイプ
パイプ吊形
標準タイプ
フロストタイプ
30°ブラケット形
標準タイプ
フロストタイプ
特殊直付形
標準タイプ
フロストタイプ
スタンド形
標準タイプ
フロストタイプ
※上記の照度分布図は初期値を示します(単位：ℓx)。
仕様
| Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||||
|---|---|---|---|---|---|
| 標準タイプ | フロストタイプ | 標準タイプ | フロストタイプ | ||
| 定格光束(ℓm) | 3500 | 2940 | 6200 | 5150 | |
| 非常時光束(ℓm) | 2000 | ||||
| 消費電力(W) | 200V時 | 23.8 | 40.2 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 147.0 | 123.5 | 154.2 | 128.1 |
| LEDモジュール寿命 | 60000時間(光束維持率90％) | ||||
| 光源色 | 昼白色(5000K) | ||||
| 平均演色評価数 | Ra83 | ||||
共通仕様
| 入力電圧 | 100〜242V対応 |
|---|---|
| 周波数 | 50/60Hz共用 |
| 本体 | アルミ |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形) |
| 接続箱 | アルミ鋳物(特殊直付形) |
| 連結箱 | アルミ鋳物(スタンド形) |
| 耐雷サージ | 4kV(コモンモード) |
|---|---|
| 保護等級 | IP65 |
| 使用温度範囲 | 5℃～35℃ |
| 仕上色 | 灯具：白色(マンセルN9.5) その他：グレイ(マンセルN7) |
| 質量 | 15.4kg(直付形) 16.4kg(パイプ吊形) 16.6kg(30°ブラケット形) 14.3kg(特殊直付形) 14.5kg(スタンド形) |
寸法図
※取付ピッチは800mmと500mmどちらでも設置できます(特殊直付形・スタンド形を除く)。
直付形

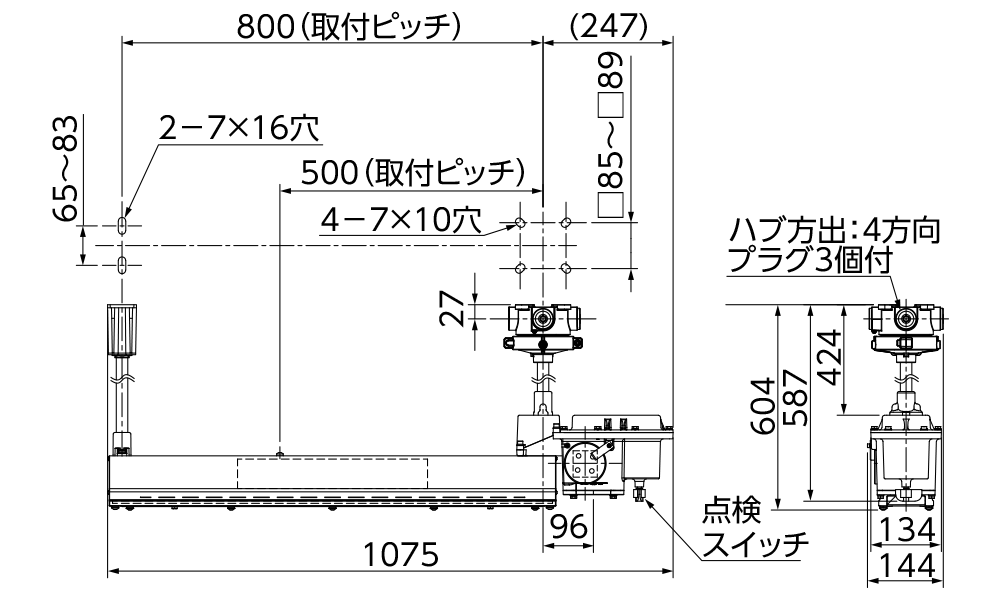

パイプ吊形
30°ブラケット形

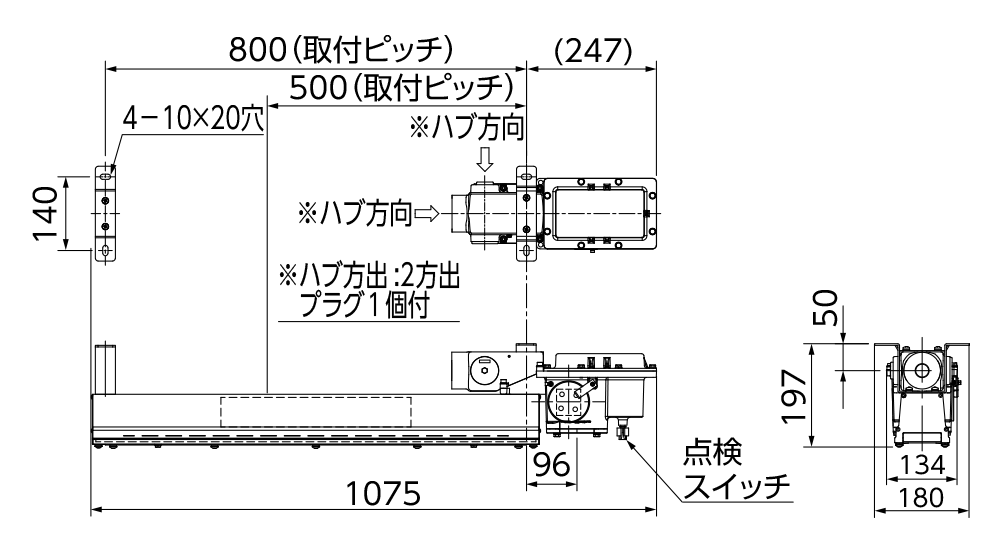

特殊直付形
スタンド形

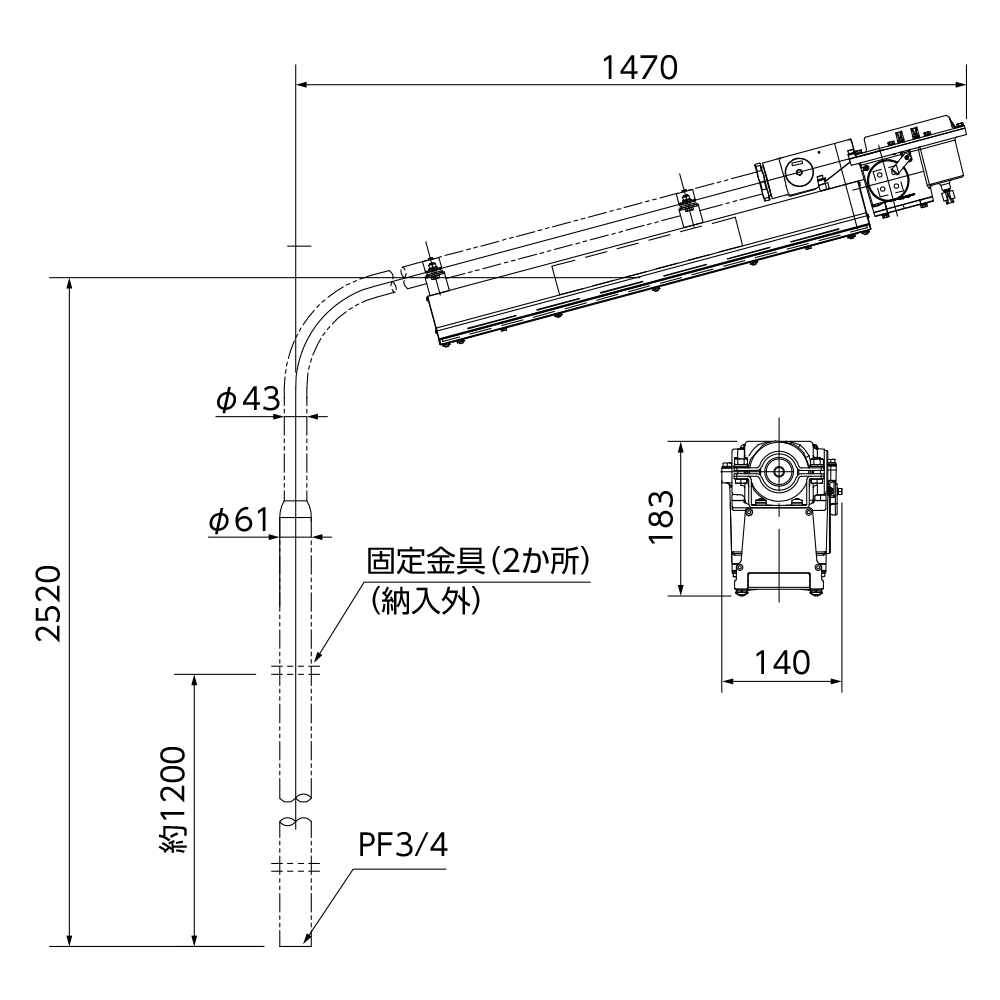

スタンド形適合ポール組合せ参考図
ポール：EXPC10
※ポールは別売です。
※ポールは別売です。
参考組合せ例
- 本体+吊具
- EYICLA8021SA9-L
- ポール
- EXPC10
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
- ユニオン付ケーブルグランド
- EX22BRTC
- ジャンクションボックス
- EYG14-22-G
オプション
落下防止ワイヤ
※直付形・パイプ吊形は付属しています。
※表示価格はすべて税抜き価格です。
