LEDioc STREET 停電補償機能付 LED防犯灯(レディオック ストリート 停電補償機能付 LED防犯灯)

ラインアップ

EF70049SAN1 約3時間点灯タイプ(停電発生時100%点灯)

ED70049SAN1 約8時間点灯タイプ(停電発生時10%点灯)

△オーダー

  • 自動点滅機能
電力会社申請入力容量 30VA

(社)日本照明器具工業会ガイド132

※△…受注生産品

※上記の水平面照度分布図は初期値を示す。(単位:ℓx)

弊社特性値による計算

器具設置間隔:23m ※1

クラスA 15m
クラスB 23m
クラスB+ 20m(ランクSS)

※1:弊社商品特性値に沿って計算しています(保守率0.86)

(公社)日本防犯設備協会技術標準による計算

器具設置間隔:20m ※2

クラスA 11m
クラスB 20m
クラスB+ 18m(ランクSS)

※2:(公社)日本防犯設備協会技術標準SES E1901-4(防犯灯の照度基準、保守率0.63)に沿って計算しています。

仕様

形式 EF70049SAN1 ED70049SAN1
自動点滅器
光色 昼白色タイプ
相関色温度 5000K相当
定格光束(器具光束)(ℓm) 800
消費電力(W) 100V時 11.4W(満充電・点灯時) 2.2W(満充電・消灯時)
16.6W(充電・点灯時) 7.5W(充電・消灯時)
固有エネルギー消費効率(ℓm/W) 100V時 70.1(満充電・点灯時)
LEDモジュール寿命 60000時間(光束維持率89%)
平均演色評価数 Ra80
上方光束比 0~5%

灯具共通仕様

入力電圧 100V用
周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル(フロスト)
耐雷サージ 15kV(コモンモード)
保護等級 IP44
仕上色 メタリックシルバー
使用温度範囲 -5℃~+35℃
質量 5.1kg(灯具・停電補償ユニット合計)

※壁付けはできません。

停電補償ユニット仕様

本体 鋼板
保護等級 IP44
仕上色 ライトベージュ
蓄電池 14.4V 1900mAh
保護等級 IP44
メンテナンス用蓄電池 HHR-21HL34G1 △オーダー

寸法図

灯具

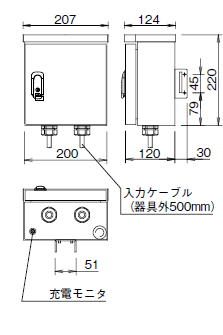

停電補償ユニット

オプション

前方・後方遮光ルーバ

NL209

オープン価格

材質 ステンレス板
仕上色 黒色つや消し

※遮光板の取付け方向により前方遮光又は後方遮光となります。

前方遮光


後方遮光


側方遮光フード

NL405

オープン価格

材質 アクリル
仕上色 黒色

※両側の光を遮光したい場合には、側方遮光フードが2個必要となります。

片側遮光(左側)


両側遮光


グレアカットフード

NL406

オープン価格

材質 アクリル
仕上色 乳白色

※両側のグレアを抑制したい場合には、グレアカットフードが2個必要となります。

片側グレアカット(左側)


両側グレアカット


コンクリート柱用バンド

IBT-312

¥1,050

材質 鋼板(溶融亜鉛めっき)
適合径範囲 ø370mm以内
バンド幅 30mm

鋼管用バンド

SFT-N206

¥660

材質 ステンレス
適合径範囲 ø160mm以内
バンド幅 20mm

  • ※1台設置につき2本のバンドが必要となります。

防犯灯用落下防止ワイヤ

SWR001

オープン価格

材質 ステンレス
線径 ø1.5mm
質量 35g

壁付用金具

PA701

¥1,200

材質 ステンレス
取付穴 2-ø8mm (ピッチ70mmタテ)
  • ※自動点滅機能付器具と組合せて使用する場合、白色塗装など反射率の高い壁面に設置すると自動点滅器装置が誤動作することがあります。

簡易取付金具

PA704

¥1,450 (バンド別)

材質 ステンレス
バンド幅 40mm以内
  • ※先に簡易取付金具を専用バンドで固定することにより、ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付作業が一人で行えて簡単です。

角度調節金具

PA705

¥1,700 (バンド別)

材質 ステンレス
バンド幅 40mm以内
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付けができます。

ポールトップ用金具 (1灯用)

PA706/SL

オープン価格

材質 鋼管
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

ポールトップ用金具 (2灯用)

PA707/SL

オープン価格

材質 鋼管
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

共架アーム取付ホルダ

PA720

オープン価格

材質 鋼管・ステンレス
仕上色 メタリックシルバー
アーム挿入寸法 ø34.0(1B)×85mm

※取付角度を変えることができます。
0°、10°、20°の3段階の設定が可能です。

※表示価格はすべて税抜き価格です。
