LEDioc LED非常用照明器具

△とは
  • △…受注生産品

ラインアップ

埋込形

埋込穴寸法 ø100

低天井・小空間用(～3m)

  • 電源ユニット内蔵形

EAE09002A
(旧形式：EAE09002)
公共施設形式：K1-LRS11-1

￥45,200

低天井用(～3m)

  • 電源ユニット内蔵形

EAE13002
(旧形式：EAE13001B)
公共施設形式：K1-LRS11-2

￥47,700

中天井用(～6m)

  • 電源ユニット内蔵形

EAE30072
(旧形式：EAE30071A)
公共施設形式：K1-LRS11-3

△オーダー

埋込穴寸法 ø150

低天井用(～3m)

  • 電源ユニット内蔵形

EAE13102
(旧形式：EAE13101A)

￥47,700

直付形

吊具は別途ご相談ください。既設のJ502P(吊具)にそのまま取付できます。

低天井・小空間用(～3m)

  • 電源ユニット内蔵形

EAD09002A
(旧形式：EAD09002)
公共施設形式：K1-LSS11-1

￥36,600

低天井用(～3m)

  • 電源ユニット内蔵形

EAD13002
(旧形式：EAD13001A)
公共施設形式：K1-LSS11-2

￥45,300

中天井用(～6m)

  • 電源ユニット内蔵形

EAD30072
(旧形式：EAD30071A)
公共施設形式：K1-LSS11-3

￥72,500

高天井用(～10m)

  • 電源ユニット内蔵形

EAD30082
(旧形式：EAD30081A)

￥72,500

特高天井用(～16m)

  • 電源ユニット内蔵形

EAD30092
(旧形式：EAD30091A)

￥72,500

仕様

低天井・小空間用
(～3m)		 低天井用
(～3m)		 中天井用
(～6m)		 高天井用
(～10m)		 特高天井用
(～16m)
光源色 昼白色(5000K)
消費電力(W)※1 1.0(埋込形)
0.9(直付形)		 1.0 1.3 1.3 1.3
蓄電池定格 2.4V 1200mAh 3.6V 1200mAh 7.2V 1200mAh 7.2V 1200mAh 7.2V 1200mAh
平均演色評価数 Ra70
質量 500g(埋込形)
700g(直付形)		 500g(埋込形ø100)
700g(埋込形ø150)
800g(直付形)		 600g(埋込形)
800g(直付形)		 800g 800g
交換電池 FK700 FK701 FK703 FK703 FK703
非常灯評定番号 LALE-004 LALE-004 LALE-006 LALE-006 LALE-006
LED内蔵
非常時・非常灯用LED点灯/常時消灯
水平天井取付専用
  • ※1 消費電力は100V時、設置後48時間充電した待機時の値です。

共通仕様

定格入力電圧 100～242V対応
定格周波数 50/60Hz共用
レンズ ガラス
カバー 鋼板(クールホワイトつや消し仕上)
蓄電池 ニッケル水素蓄電池
点検スイッチ付
充電モニタ(緑)付
自己点検スイッチ付
  • ※設置後、48時間以上通電(充電)しないと非常点灯しません。
  • ※電源を通電しないまま、蓄電池をつないで長時間放置しないでください。

寸法図

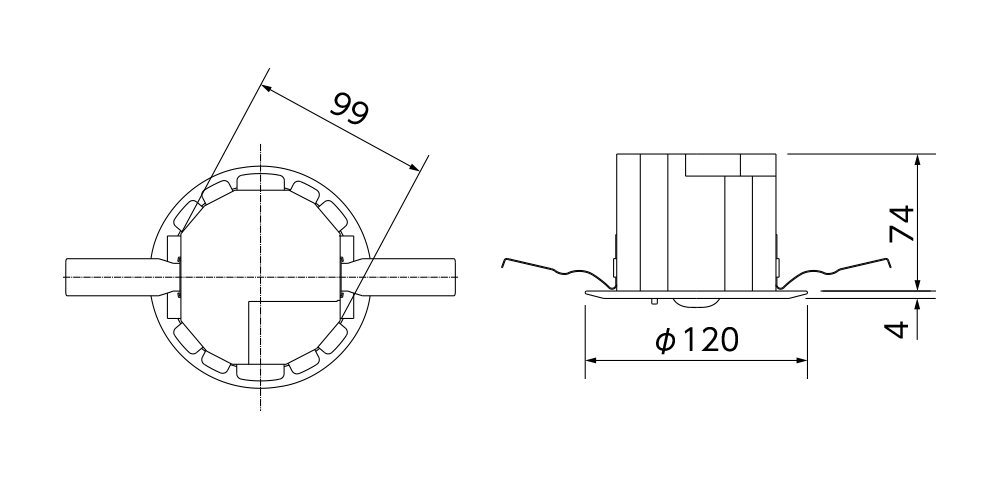

埋込形(埋込穴寸法 ø100)

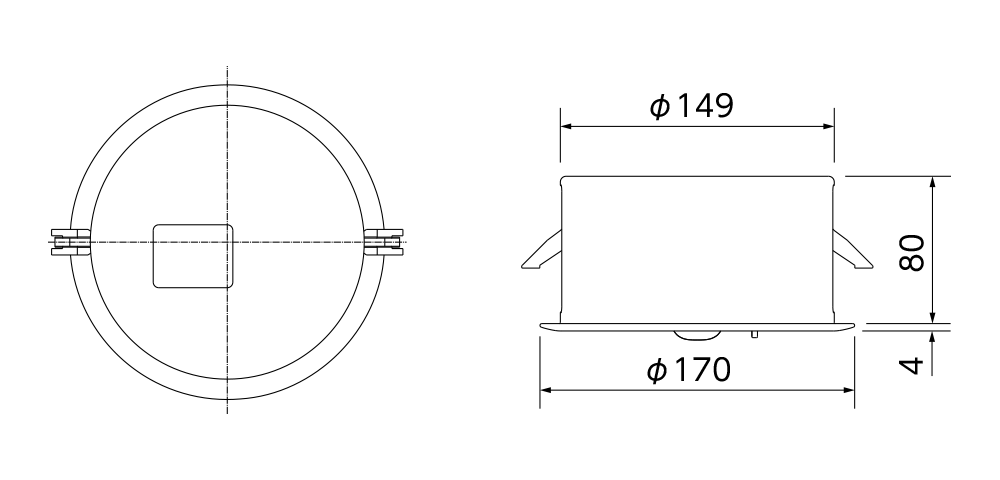

埋込形(埋込穴寸法 ø150)

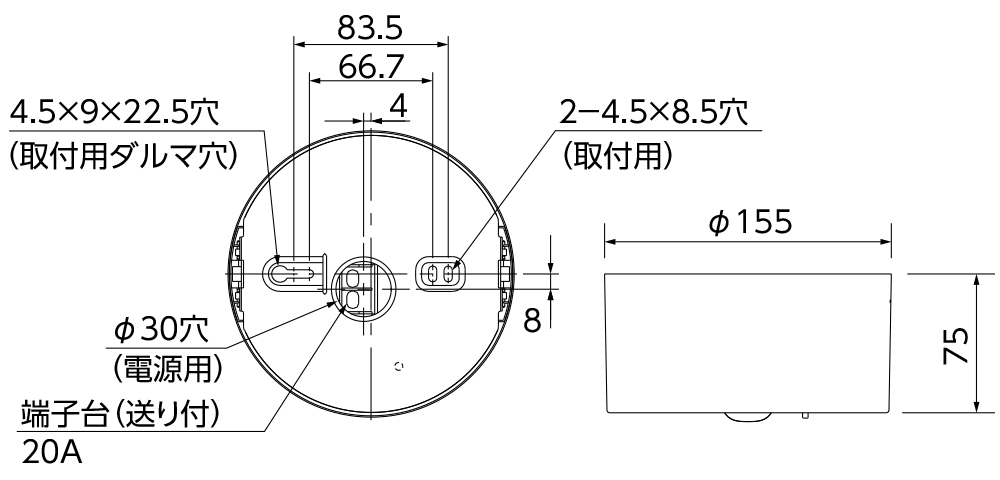

直付形

配置間隔表

埋込形

低天井・小空間用(～3m)

※最大器具取付高さ=3.8m、非常時光源光束=230ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0
単体配置 A1 3.8 3.8 4.0 2.8
直線配置 A2 8.5 9.4 9.9 10.1
四角配置 A4 6.9 7.6 8.1 8.9

低天井用(～3m)

※最大器具取付高さ=4.9m、非常時光源光束=370ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 4.2 4.6 4.7 4.9 3.3
直線配置 A2 9.3 10.2 10.8 11.9 12.9
四角配置 A4 7.4 8.2 8.7 9.6 11.7

中天井用(～6m)

※最大器具取付高さ=6.9m、非常時光源光束=1050ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0 5.0 6.0
単体配置 A1 5.3 5.9 6.2 6.8 7.9 8.6 6.4
直線配置 A2 11.2 12.6 13.5 15.1 18.5 20.9 22.8
四角配置 A4 8.4 9.5 10.2 11.5 14.6 17.1 19.3

直付形

低天井・小空間用(～3m)

※最大器具取付高さ=3.8m、非常時光源光束=230ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0
単体配置 A1 3.8 3.9 3.9 2.8
直線配置 A2 8.5 9.3 9.8 10.6
四角配置 A4 6.8 7.5 8.0 8.8

低天井用(～3m)

※最大器具取付高さ=4.9m、非常時光源光束=370ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0
単体配置 A1 4.2 4.5 4.7 4.9 3.3
直線配置 A2 9.3 10.2 10.8 11.8 13.5
四角配置 A4 7.4 8.1 8.6 9.5 11.5

中天井用(～6m)

※最大器具取付高さ=6.9m、非常時光源光束=1050ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 2.1 2.4 2.6 3.0 4.0 5.0 6.0
単体配置 A1 5.3 5.9 6.2 6.8 7.9 8.6 6.4
直線配置 A2 11.2 12.6 13.5 15.1 18.5 20.9 22.8
四角配置 A4 8.4 9.5 10.2 11.5 14.6 17.1 19.3

高天井用(～10m)

※最大器具取付高さ=11.1m、非常時光源光束=1050ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 5.0 6.0 7.0 8.0 9.0 10.0
単体配置 A1 6.5 7.3 8.0 8.4 8.5 3.9
直線配置 A2 14.1 16.2 18.0 19.8 21.5 22.8
四角配置 A4 11.1 12.7 14.2 15.7 17.0 18.3

特高天井用(～16m)

※最大器具取付高さ=19.9m、非常時光源光束=1060ℓm、保守率=0.92、光束換算係数=1

器具取付高さ(m) 8.0 9.0 10.0 12.0 14.0 16.0
単体配置 A1 6.3 6.7 7.1 7.6 7.6 7.1
直線配置 A2 14.3 15.3 16.3 18.1 20.0 21.0
四角配置 A4 11.8 12.6 13.4 14.9 16.3 17.6

※表示価格は全て税抜き価格です。
