技術資料

街路用照明器具 バーサウェイ™

(株)アイ・ライティング・システム 機器技術部 第三機器技術課

キーワード

バーサウェイ™,Jr. バーサビーム™,プリズムグローブ,光害対策ガイドライン,環境配慮形,上方光束比,FECセラルクスエース™

1.はじめに

現在,広場・街路用HID照明器具はIEC整合化に対応して従来商品の改廃を行っている。そこで廃止商品の代替商品の市場投入を検討し,新たな街路用HID照明器具を開発した。今回開発した商品は,本市場の販売主力である当社スタンダード商品の拡充を行うことで,各地方自治体への標準仕様商品として市場の拡大を図り,また他社品と比較して競争力のある商品を提案するものである。

2.商品概要

本商品は,当社の街路用HID照明器具のバリエーションが比較的手薄と思われる,中価格帯をターゲットとしたスタンダードタイプの器具であると共に,上方光束比を抑制した環境配慮形街路灯であることを商品コンセプトとしている。

また,本商品は先に商品化されたJr. バーサビーム™のプリズム付きアクリルグローブを採用しており,このプリズム構造によって配光を制御し,かつ直射光をなくして不快なグレアを低減させている。

2.1 外形・構造

本商品の標準品の外観を図1に,構造・寸法を図2にそれぞれ示す。

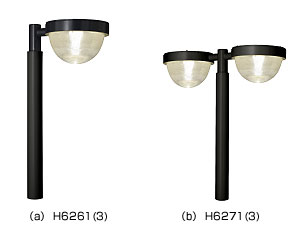

図1 外観図(標準品)

図2 構造・寸法図(標準品)

2.2 仕様

標準品の共通仕様概要を表1に,商品ラインナップを表2にそれぞれ示す。本商品は主に本体,笠,グローブ,アームから構成されており,非常にシンプルな構造になっている。アームは1灯用(HA1081),2灯用(HA2081)を標準アームとし,器具はE39/E26仕様,外観仕上色:黒色/白色仕様との組合わせによってセット形式で計8品種を標準品としてラインナップした。

※外観仕上
黒色7分つや=ミーティス™・ブラック近似色
白色7分つや=ミーティス™・ホワイト近似色

また,種々のデザインのアームバリエーションを持つ受注生産品の外観を図3に示す。

表1 共通仕様概要
部品 仕様
グローブ プリズム付きアクリルグローブ
(GE社製)
本体 鋼板
鋼板
  外観仕上
下塗り: ポリエステル樹脂焼付塗装
上塗り: アクリル樹脂焼付塗装
アーム 鋼管
  外観仕上
下塗り: 電着塗装
上塗り: アクリル樹脂焼付塗装
表2 商品ラインナップ(標準品)
セット形式 本体形式 口金 灯数 アーム形式 外観仕上色 セット重量 適合ランプ
H6261 H6251-0 E39 1灯 HA1081/BK 黒色 7.1kg M150FCELS-W/BUD
NH110~220FLS
HF200X
H6262 H6252-0 HA1081/W 白色
H6271 H6251-0 2灯 HA2081/BK 黒色 12.5kg
H6272 H6252-0 HA2081/W 白色
H6263 H6253-0 E26 1灯 HA1081/BK 黒色 7.1kg MT70~150FCE-(D)W/SG
NHT70~150FSDX
MT70~150FS(D)W
MT70~150FD
MT150FSLW
H6264 H6254-0 HA1081/W 白色
H6273 H6253-0 2灯 HA2081/BK 黒色 12.5kg
H6274 H6254-0 HA2081/W 白色

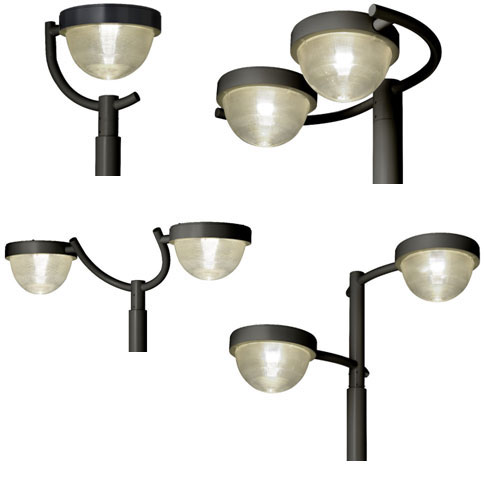

図3 アームバリエーション例(受注生産品)
