LEDトンネル照明器具「LEDioc TUNNEL KAENシリーズ」
- 低圧ナトリウムランプ代替トンネル照明器具 -

株式会社アイ・ライティング・システム 商品開発部 第一商品開発課
株式会社アイ・ライティング・システム 技術開発部 光学設計課

1．はじめに

弊社の低圧ナトリウムランプ(以下，NXランプ)は，製造元の生産終了を受け，2019年3月末をもって販売を終了している。NXランプは既存の古いトンネルでは現在も多く使用されているランプであるため，供給が終息することを受けて，代替となるLED器具の提案が必要となった。

また，既存設備の改修がなく既設器具と一対一の交換を可能とし，維持作業の中でLED化を可能とし，省エネかつ維持費縮減が図れるLEDトンネル照明器具の開発を行った。

2．商品概要

本シリーズは，NXランプ用のトンネル照明器具の置き換えに適しており，従来の器具と比べて大幅に小形軽量化されている。商品はNXランプ35W，55W，90Wの3種類に対応する品種をそろえている。また，既設の器具取付金具を利用しての施工もできるため，置き換えも容易にしている。

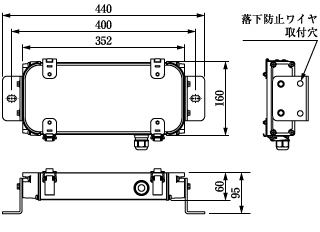

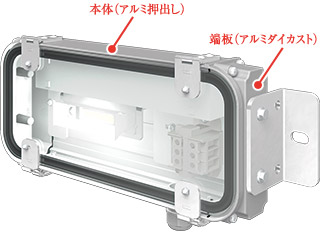

器具の外観図を図1に，外形寸法図を図2に示す。また，商品ラインアップを表1に，商品仕様を表2に示す。

表1 品種一覧

種類	外観図	形式	定格光束 (ℓm)	消費電力 (W)※1	皮相電力 (VA)※2
NX35相当		KAEN351/N2H	2600	15.5	17.4
NX55相当		KAEN551/N2H	4100	25.2	28.2
NX90相当		KAEN901/N2H	6700	39.5	44.2

• ※執筆時のラインアップ。2019年4月現在は6種類に拡充。
• ※1)200V時での90000時間の平均値。
• ※2)200V時での90000時間の経過後の最大値。

3．特長・機能

3.1 小形・軽量化

既設の低圧ナトリウムランプ用器具は，板金加工形きょう体やプレス加工形きょう体の2種類で対応していた。本シリーズはきょう体をアルミ押出しとし，光源に高効率LEDを採用することで，既設器具と比較して大幅な小形，軽量化を実現できた。また，小形化により狭小トンネルなど設置場所が限られた場合でも任意の位置に取り付けが可能となった。

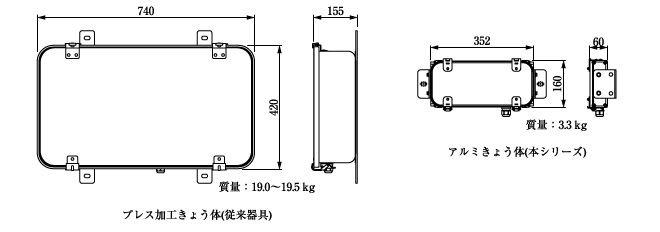

図3は，従来のプレス加工きょう体と本シリーズのアルミきょう体のきょう体サイズを比較している。きょう体の材質をステンレスからアルミニウムへ変更したことで，大幅な軽量化を実現している。

3.2 既設取付寸法での置き換え

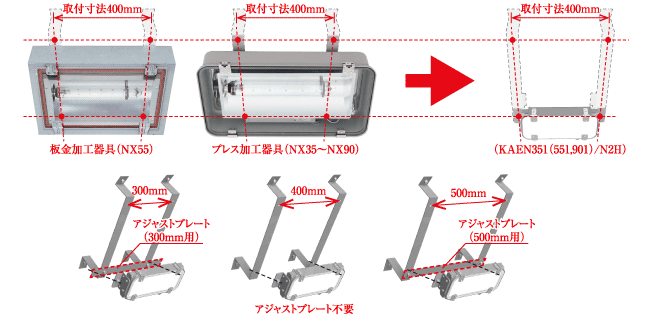

既設器具が取り付けられている既設金具の取付寸法に合わせているため，既設金具の再利用を可能とし，標準取付寸法は400mmとしている。その他の取付寸法の場合には，アジャストプレートを用いることで既設金具の取付寸法に対応することができる(図4)。ただし，既設の金具などの再利用については，維持点検による劣化状況の確認が必要となる。

3.3 省エネ・長寿命

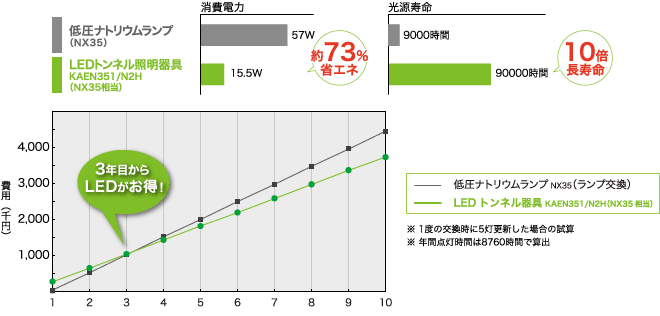

既設器具に対して，消費電力は約1/3，寿命は約10倍となり，大幅な維持費縮減が可能となった。また，ライフサイクルコスト比較として，既設器具のNXランプを5台分交換した場合と既設器具からNX代替照明器具5台へと交換した場合，図5のように約3年でコストが逆転し，維持費縮減につながる。

4．おわりに

NX代替照明器具の開発により，省エネでコスト縮減を既設設備の更新をすることなく既設器具と一対一で交換ができるLEDトンネル照明器具をラインアップすることができた。

今後，NX代替照明器具のバッテリー仕様対応や，入口照明のラインアップ拡充を検討，開発する。
