電源ユニット内蔵形LEDランプ「LEDioc® LEDライトバルブK 28W」

製造本部 光源部 LEDランプ技術課 大野 篤史

キーワード

LEDランプ,LEDライトバルブK,長寿命,省エネ,レトロフィット,街路灯,電源内蔵

1.はじめに

弊社では2012年よりLEDライトバルブとして,街路灯用の全周配光LEDランプを発売しており,現在では高出力形を含めてLEDライトバルブは4機種(29W,56W,70W,103W)に品種拡大されている。

しかしながら,現行のLEDライトバルブはHID安定器を直流電源ユニットに置き換える必要のある「電源別置形LEDランプ」であり,配線の取り回しなど施工性に多少手間がかかることから,同じ弊社のLEDアイランプ®のような電源ユニット内蔵の商品が求められていた。その中でも低ワット形のランプは,予算の少ない商店街や自治会で使用されることが多く,最近では価格の安いベンチャー系商品が台頭してきており,LEDライトバルブの訴求力が弱くなってきていることから,今回「LEDライトバルブK 28W」の開発を行った。

2.商品概要

本商品は,E26口金形の全周配光形LEDランプであり,電源ユニットがランプ内部に内蔵されている。主に景観,街路,防犯照明器具で使用する用途に適しており,水銀ランプ100W(ランプ形式:HF100X)相当の明るさとなる。また,光源色は昼白色(5000K)と電球色(2700K)の2種をラインアップする。

本ランプの外観図を図1に,外形寸法図を図2に,商品仕様を表1に示す。なお,LEDライトバルブKの「K」は,簡単(省施工性),効率(高光束,高効率,高耐性)を示す略称である。

図2 外形寸法図

図1 外観図

表1 商品仕様
光源色 昼白色 電球色
形式 LDT100-242V28N-G/H100 LDT100-242V28L-G/H100
口金 E26
相関色温度 5000K 2700K
平均演色評価数 Ra70 Ra80
全光束 4000ℓm 3000ℓm
入力電圧 100〜242V
周波数 50/60Hz共用
入力電流 0.28A(100V時)
0.14A(200V時)
0.12A(242V時)
消費電力 28W
定格寿命 40000時間
質量 470g
使用温度範囲 -20℃〜+35℃※1
耐雷サージ 12kV(コモンモード)※2
材質 本体 ポリブチレンテレフタレート(PBT-GF30)
グローブ ポリカーボネート
仕上色 白色塗装
付属品 防振パッキン
  • ※1)適合器具へ取付時の周囲温度
  • ※2)ランプきょう体をアースとした場合

3.特長・機能

3.1 水銀ランプと同等配光を実現

本ランプは,街路照明器具と組合せた際に,水銀ランプ100W(HF100X)と配光分布が同等以上となる。図3では,街路照明器具(器具形式:HG3011C)と組合せたときの照度分布を比較している。

図3 照度分布比較

3.2 「防犯灯照度基準設計」を維持して置換可能

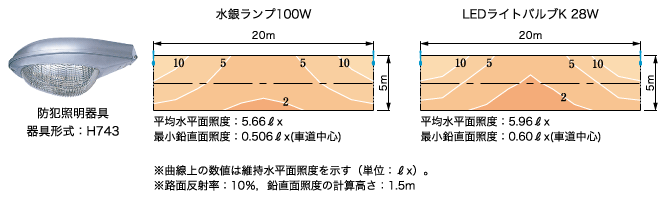

弊社の防犯照明器具(器具形式:H742,H743)にて,防犯灯照度基準「クラスB」を満たす設計条件で水銀ランプ(HF100X)を置き換えた場合,照度基準を維持したまま置き換えが可能である。図4では,防犯照明器具(器具形式:H743)と組合せたときの路面照度分布を比較している。

図4 路面照度分布比較

3.3 幅広い使用環境

ユニバーサル点灯,-20℃〜+35℃(適合器具使用時)と幅広い環境下で使用でき,既設器具置き換えや新規設置する場合にも簡単に施工できる。

3.4 高効率・長寿命

電源ユニット内蔵形のランプで固有エネルギー消費効率142.8ℓm/W(昼白色),定格寿命40000時間を達成した。

3.5 耐雷サージ

ランプ単体で耐雷サージはノーマルモード 4 kV,コモンモード12 kV(ランプきょう体をアースとした場合)と,ランプ単体でも極めて高い耐サージ性能を達成した。

3.6 国際規格CISPR15対応

国際規格CISPR15に準拠する。ランプから発するノイズを規定値以下に抑えた設計となっており,住宅街に設置された街路灯交換でも,周辺電気製品への影響を最小限に抑制できる。

3.7 豊富な安全機能

  1. 温度保護回路
    ランプ内部に温度保護装置を搭載しているため,温度過多などの異常状態に陥った際にランプを自動消灯させ,発煙,発火や部品変形などによる落下事故を防止する。
  2. 過電流保護機能
    非復帰形電流ヒューズを搭載しており,過電流による事故を防止する。
  3. 防振・緩み防止パッキン
    シリコン製の防振パッキンを同梱している。ランプセット前にソケットに防振パッキンを装着することで,振動揺れや緩みを抑制する。

4.おわりに

本商品を開発したことで,LEDライトバルブのラインアップに電源ユニット内蔵形が加わり,商品提案の幅が広がった。今後は,高出力形LEDライトバルブ電源ユニット内蔵形の商品開発をしていく。

この記事は弊社発行「IWASAKI技報」第39号掲載記事に基づいて作成しました。
(2018年11月12日入稿)
