防水形LEDラインユニット - LEDioc® MULTILINE® オイルミスト対応形 -

ライティングソリューション事業本部 ソリューション商品開発部 商品開発課 氏田 晶規,渡部 恵介
国内事業本部 国内商品開発部 商品開発課 田中 義彦
国内事業本部 国内事業企画推進部 商品企画調達課 石井 裕昭

キーワード

防水形,LEDラインユニット, LEDioc® MULTILINE®,オイルミスト対応形,コーティング加工,品種拡大

1.はじめに

LEDioc® MULTILINE®(マルチライン)は現在,屋外でも使用可能な防水形LED照明器具として発売しており,屋外駐車場,小型看板,駅のホームなどのほか,工場照明としても拡販を進めている。本商品においては品種展開の要望も多いことから,それぞれの用途に合わせた品種を安価に投入することで,さらなる拡販を推進していく。

今回は,第二弾としてすでに発売している「多灯用」,「反射笠付」に続き,主に切削用油(オイルミスト)の環境下でも使用可能な「オイルミスト対応形」を開発して市場に投入することで,販売ボリュームアップを図る。

2.商品概要

本商品は,トラフ形器具1200mmタイプのみオイルミスト対応形をラインアップしている。本体の材質はステンレスと鋼板の2種類があり,それぞれ3種類の出力タイプを用意している。なお,電源装置は本体に内蔵されている。

器具の外観図を図1に,器具の外形寸法図を図2に示す。また,本商品のラインアップを表1に,商品仕様を表2に示す。

図1 外観図

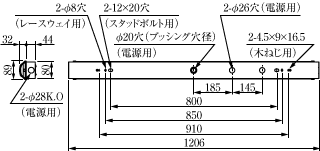

図2 外形寸法図

表1 品種一覧(トラフ形1200mmタイプ)
本体材質 ステンレス
相当光源 Hf32W形高出力形 1灯用 Hf32W形定格出力形 2灯用 Hf32W形高出力形 2灯用
形式 ELTW43871NPN9 ELTW45771NPN9 ELTW47371NPN9
定格光束(ℓm) 3600 5410 6990
消費電力(W) 100V 26.7 40.4 52.5
200V 26.8 40.3 52.0
200V 27.0 40.4 52.0
質量(kg) 2.6
本体材質 鋼板
相当光源 Hf32W形高出力形 1灯用 Hf32W形定格出力形 2灯用 Hf32W形高出力形 2灯用
形式 ELTW43872NPN9 ELTW45572NPN9 ELTW47372NPN9
定格光束(ℓm) 3600 5410 6990
消費電力(W) 100V 26.7 40.4 52.5
200V 26.8 40.3 52.0
200V 27.0 40.4 52.0
質量(kg) 3.0
表2 商品仕様
材質 本体 ステンレス/鋼板
カバー アクリル樹脂
エンドキャップ アクリル樹脂
仕上色 本体 白色
カバー 乳白色(一部白色)
シリコンアクリルコーティング
エンドキャップ 白色(一部乳白色)
入力電圧 100~242V
周波数 50/60Hz共用
光源色 5000K相当(昼白色タイプ)
平均演色評価数 Ra80
定格寿命 60000時間
保護等級 IP55
使用温度範囲 -20℃~+40℃
(一時的に60℃まで使用可)
耐雷サージ 15kV(コモンモード)

3.特長・機能

3.1 「シリコンアクリルコーティング」による耐油性向上

樹脂成形品をオイルが付着するような環境で使用した場合,ケミカルクラックが発生することがある。

そこで本商品では,オイルミスト環境下においてアクリル製部品をオイルによる劣化から守るため,表面にコーティング加工を施している。それにより,製造工場などで飛散するオイルミストに対して耐油性を向上させている。

この耐油性能は,JIS K2241に規定された切削油剤を用いて60℃環境で噴霧状オイルを吹き付ける検証実験を行って確認している(表3)。

表3 オイルミスト環境の試験内容および結果
■JIS K2241に規定された切削油剤にて試験実施
材質 切削油剤
N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号
アクリル
(シリコンアクリルコーティング)
不水溶性
不水溶性
不水溶性
不水溶性
水溶性
水溶性
  • ※ケミカルクラックとは,樹脂の射出成形体に成形時の内部応力が蓄積された状態で,応力(荷重)が作用している箇所に化学物質(薬品,溶剤等)が付着すると,時間経過に伴って応力と化学物質との相互作用で樹脂部品に割れが生じる現象である。

3.2 広い使用温度範囲

生産設備稼働時の熱や屋根への日射熱により,真夏の高天井は屋根裏の温度が50℃以上になることもあるため,使用温度範囲を広く設定し,夏季などの一時的な60℃の高温環境にも対応できる設計となっている。

3.3 高い防じん・防水性能

工場などの環境では,下方からの水(水蒸気や水飛沫など),横方向からの水(広く取られた開口部からの雨・雪の吹き込みなど),粉じんが器具内に入ってくることが想定される。そうした環境下でも正常に動作するように,防じん・防水性能IP55を備えている。

3.4 風雨が当たる屋外での使用が可能

高い防水性能を備えているため,軒下や屋外通路,アーケードなどの屋内・屋外の天井面,壁面の雨線外にも使用できる。

3.5 エニーポジション設置

取付姿勢に制限のないエニーポジション構造とし,さまざまな場所に設置可能とした。

3.6 低ノイズ

国際規格CISPR15(国際無線障害特別委員会規格)に準拠しており,照明器具から発するノイズを低減し,各種無線などへの電波障害を抑制する。

3.7 雷対策

耐雷サージ電圧は,コモンモード15kV,ノーマルモード4kVと高く,雷による故障を抑制する。

4.おわりに

今回はマルチラインの品種拡大として,切削用油(オイルミスト)の環境下でも使用可能な「オイルミスト対応形」の商品化を実現することができた。

今後は,大型看板用を使用用途とした「集光形ブラケット」の開発を行い,ラインアップ拡充に向けた開発を進めていく。

この記事は弊社発行「IWASAKI技報」第36号掲載記事に基づいて作成しました。
(2017年5月9日入稿)
