LEDioc®防爆形LED照明器具(AC/DC対応)

伊東電機株式会社 技術部 大貫龍介,柏薫
製造統括本部 照明部 第一商品開発課 新島秀行,渋谷康彦,武田幸久
製造統括本部 照明部 LEDオプトデザイン課 小川大輔
製造統括本部 照明部 LEDエンジニアリング課 原和雄,石井裕昭

キーワード

防爆形,LED照明器具,DC入力対応,省エネ,コンパクト

1.はじめに

あらゆる照明分野でLED化は急速に進んでおり,防爆機器が必要なプラント・工場においてもLED化を求める声が強まっている。防爆機器は,設置場所や器具構造からランプ交換が容易ではないため,長寿命光源であるLEDの採用による顧客メリットは大きい。さらに,震災以降,日本全体で節電ニーズは高まっており,省エネルギーの観点からも白熱灯照明器具のLED化が強く求められている。

そこで,国内シェア拡大は元より,今後,海外を視野に入れた販売強化のため,IEC適合である防爆指針Ex2008に基づき,第1類危険箇所(Zone1)および第2類危箇所(Zone2)に使用可能な,防爆形白熱灯照明器具の代替商品(LED器具)を開発する必要性と,通常の入力電源に加え,非常用電源(DC100V)入力に対応した防爆形器具の提供の観点から,本商品を開発した。

2.商品概要

器具の外観図を図1に示す。商品仕様を表1,品種一覧を表2に示す。

図1 器具外観図(直付形)

図1 器具外観図(直付形)

表1 商品仕様
本体 アルミニウム合金ダイカスト
前面ガラス 強化ガラス
仕上色 グレイ(マンセルN7)
定格電圧(V) AC(50/60Hz):100~242,
DC:100~110
低出力タイプ 高出力タイプ
消費電力(W) 17 8
定格光束
(器具光束)(ℓm)
1590 890
防爆構造記号 ExdⅡB+H2T6X(灯具のみ)
保護等級 IP65
使用温度範囲(℃) -20~+40
表2 品種一覧
直付灯 パイプ吊灯 40°ブラケット灯 特殊直付灯

直付灯

質量:6.3kg
EXIL1011SA9-16 (22)(28)
EXIL1021SA9-16 (22)(28)

パイプ吊灯

質量:7.1kg
EXIL2011SA9-16 (22)(28)
EXIL2021SA9-16 (22)(28)

40°ブラケット灯

質量:6.7kg
EXIL3011SA9-16 (22)(28)
EXIL3021SA9-16 (22)(28)

特殊直付灯

質量:4.9kg
EXIL9011SA9-22
EXIL9021SA9-22

投光器 透視灯 既設対応形

投光器

質量:6.0kg
EXIL4011SA9-22
EXIL4021SA9-22

透視灯

質量:5.1kg
EXIL9011SA9-22T
EXIL9021SA9-22T

既設対応形

質量:4.8kg
EXIL011SA9-0
EXIL021SA9-0

  • ※全機種(タイプ),厚生労働省型式検定合格済み。
  • ※別途,スタンド灯(L形,ステッキ形)も対応可。

3.特長・機能

3.1 交直両用機器

当社初の直流と交流の両電源で使用が可能な防爆機器であり,通常時は交流電源(100~242V;周波数50/60Hz共用),非常時は直流電源(100~110V)で点灯させる用途での使用が本器具1台で可能である。

3.2 高低2種類の明るさの品揃え

2種類の器具光束(低出力タイプ890ℓm,高出力タイプ1590ℓm)をラインアップした。それにより,従来品である防爆形白熱灯100W,200Wと同等以上の明るさを達成した(図3参照)。

3.3 防爆指針準拠・省施工性

今後,海外販売を視野に入れるため,IEC適合である防爆指針Ex2008に準じて設計を行った。さらに,ケーブルグランドを本体のケーブル導入部に設けることにより,吊具を交換することなく,既設の設備に施工することが可能となった。

3.4 高い省エネ性

消費電力については,白熱灯と比較し高出力タイプは17W,白熱ランプ200Wと比較すると91%,低出力タイプは8W,白熱ランプ100Wと比較すると92%の省エネとなり,いずれも約90%以上の消費電力削減を達成した。防爆エリアの省エネに大きく貢献する(図3参照)。

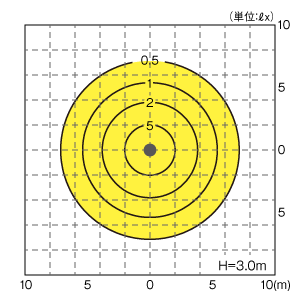

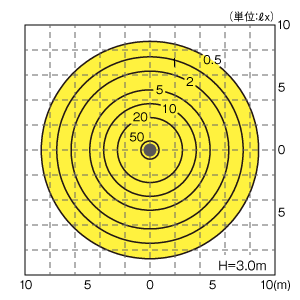

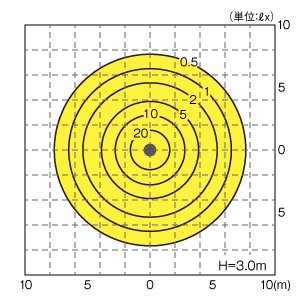

図3 白熱灯との照度分布及び経済性の比較

白熱灯200Wとの比較

  • A防爆形白熱灯200W(EXIP201) 防爆形白熱灯200W(EXIP201)
  • B防爆形LED照明器具(EXIL1021SA9-16) 防爆形LED照明器具(EXIL1021SA9-16)

消費電力※1

  • A 200W
  • B 17W

約91%省エネ

年間電気料金※2

  • A 20,000円
  • B 2,720円

約1.7万円お得

光源寿命

  • A 1500時間
  • B 60000時間

40倍

  • ※1:消費電力は、入力電圧100V時の特性を示します。
  • ※2:電力料金目安単価は25円/kWh(税抜)、年間点灯時間は4000時間で算出

白熱灯100Wとの比較

  • A防爆形白熱灯100W(EXIP201) 防爆形白熱灯100W(EXIP201)
  • B防爆形LED照明器具(EXIL1011SA9-16) 防爆形LED照明器具(EXIL1011SA9-16)

消費電力※1

  • A 100W
  • B 8W

92%省エネ

年間電気料金※2

  • A 16,000円
  • B 1,280円

約1.4万円お得

光源寿命

  • A 1000時間
  • B 60000時間

60倍

  • ※1:消費電力は、入力電圧100V時の特性を示します。
  • ※2:電力料金目安単価は25円/kWh(税抜)、年間点灯時間は4000時間で算出

3.5 コンパクト化

電源の配置について,開発当初は本体の中央にケーブル導入部を配置したが,本体中央に凹部が形成されるため,その下部に電源を配置した場合に本体が大きくなる問題が発生した。そこで,ケーブル導入部を中央から外側にずらし,それにより空いたスペースに電源を配置するように設計変更した。その結果,本体の外径を大きくせずに本体の高さを32mm低くすることができ,本体のコンパクト化が達成できた(図2参照)。

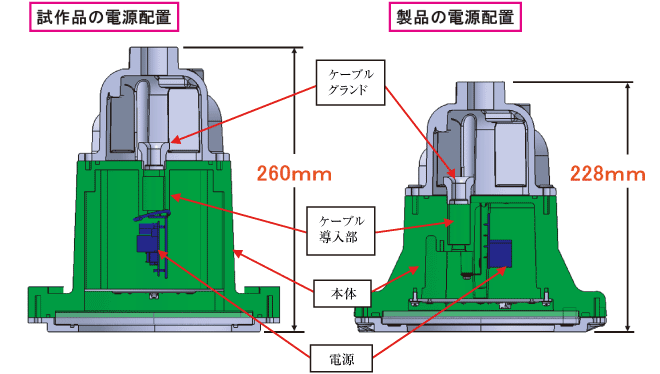

図2 電源配置図

図2 電源配置図

4.おわりに

本商品は,従来品である耐圧防爆形白熱灯と比較し,同等以上の明るさや長寿命化による省メンテナンス,省エネなどの性能を満足させ,発売することができた。

今後,市場ニーズを分析し,防爆形LED照明器具の品種拡充を順次図っていく。

この記事は弊社発行「IWASAKI技報」第32号掲載記事に基づいて作成しました。
(2015年5月22日入稿)
