レディオックシーリング™(丸形・防雨形) - 丸形LED一体形照明器具(UR都市機構向け) -

製造統括本部 照明部 第二商品開発課 稲見 勝己,田中 義彦
製造統括本部 照明部 LEDエンジニアリング課 南 雅之

キーワード

レディオックシーリング™,丸形,防雨形,LED一体形,UR,省エネ

1.はじめに

独立行政法人都市再生機構(UR都市機構)及び地方住宅供給公社で採用されている蛍光灯20Wの共用通路照明のリニューアル及び新規施工時の省エネLED化に対応するため,本商品の開発を行った。また,競合メーカーのLED丸形シーリングライト対抗商品として位置づけて,既に発売中のレディオックシーリングⅡ防雨形等と合わせて提案することでシェアの拡大を図るのが狙いである。

2.商品概要

器具の点灯イメージを図1に,電源との接続を図2に,器具寸法を図3に,商品ラインアップを表1にそれぞれ示す。

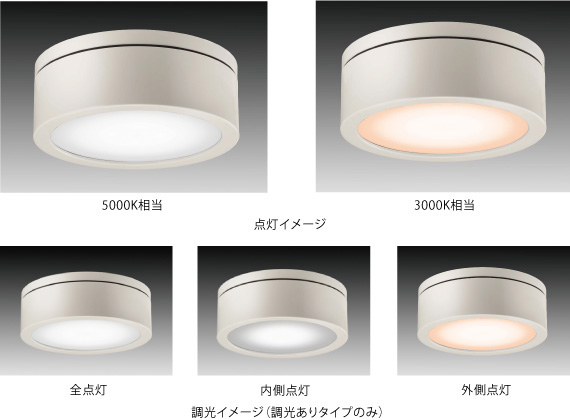

図1 器具点灯イメージ

図1 器具点灯イメージ

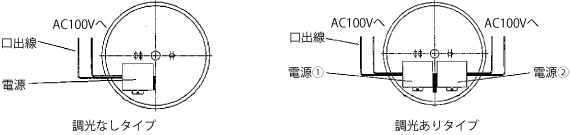

図2 電源との接続図

図2 電源との接続図

図3 器具寸法図

図3 器具寸法図

表1 商品ラインアップ
形式 調光タイプ 光源色 定格光束 消費電力
EECL02009/NSAN1 調光なし 5000K(昼白色タイプ)相当 810ℓm 7.6W
EECL02009/LSAN1 調光なし 3000K(電球色タイプ)相当 650ℓm 7.6W
EECL02009/NSAN1D50 調光あり
(段調光機能付)
5000K(昼白色タイプ)相当 810ℓm
(全点灯)
8.8W
410ℓm
(外側点灯)
4.4W
420ℓm
(内側点灯)
4.4W
EECL02009/LSAN1D50 調光あり
(段調光機能付)
3000K(電球色タイプ)相当 650ℓm
(全点灯)
8.8W
330ℓm
(外側点灯)
4.4W
340ℓm
(内側点灯)
4.4W

共通仕様

定格電圧 100V専用
演色性(Ra) 80
使用温度範囲 -20℃~+35℃
LEDモジュール寿命 60000時間
(光束維持率70%)
定格周波数 50/60Hz共用
防水性能 防雨形(保護等級IP23)
耐雷サージ 15KV(コモンモード)
その他
本体材質 アルミ
カバー材質 アクリル(乳白色)
仕上色 白色(ポリエステル塗装)
外部接続 口出し線方式

3.特徴・機能

本商品の特徴は次の通り。従来器具との経済比較を図4に示す。

  • 消費電力を大幅に抑え省エネを実現
  • 2段階点灯調節機能付(段調光機能付のみ)
    全点灯,外側点灯,内側点灯の3通りの点灯パターンを可能にし,人の往来の減る時間帯に50%調光することで更なる電力量の削減を実現。
  • 低温に強い
    使用温度範囲が-20℃~+35℃のため寒冷地での使用が可能。
  • 60000時間(LEDモジュール寿命)の長寿命
    蛍光ランプ20Wの7倍の長寿命で省メンテナンスを実現。

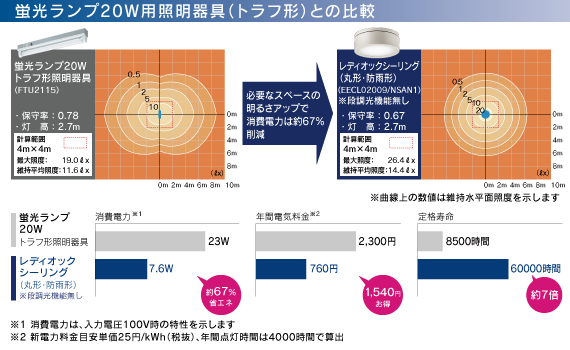

図4 従来器具との経済比較

図4 従来器具との経済比較

4.おわりに

今回蛍光ランプ20W器具と比較し,性能を大きく向上させることができた。また,既に発売中のレディオックシーリングⅡと比較しても,消費電力については13Wから5.4ポイント抑えることができた。

この記事は弊社発行「IWASAKI技報」第31号掲載記事に基づいて作成しました。
(2014年11月18日入稿)
