LEDアプローチライト - LEDioc APPROACH™ -

製造統括本部 照明部 商品開発課 塚本 幹男,堀越 真佐樹
製造統括本部 照明部 LEDエンジニアリング課 石井 裕昭,石井 浩二
製造統括本部 照明部 LEDオプトデザイン課 平岩 かおり,三島 由紀子

キーワード

LED,アプローチライト,LEDioc APPROACH™,長寿命,省エネ

1.はじめに

屋外照明市場においてもLED照明器具の普及が進み,当社の主たる需要先である地方自治体・公園以外の民間施設などにも広く採用され始めている。今回の開発では,アプローチライトのラインナップ拡充として,シンプルなデザインで景観に溶け込み,公園や街路をはじめとした様々な環境に対応可能とし,建築外構や駅前広場など,人が集う歩行者空間にも広く採用できるような製品とした。

2.商品概要

器具の外観を図1,器具の寸法・構造を図2に示す。

EGL1028SA1N

EGL1028SA1N

EGL1028SA1LW

EGL1028SA1LW

EGL1029SA1N

EGL1029SA1N

EGL1029SA1LW

EGL1029SA1LW

図1 器具外観

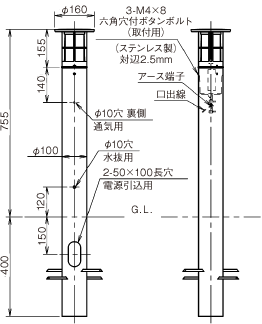

EGL1028SA1寸法図

EGL1028SA1寸法図

EGL1029SA1寸法図

EGL1029SA1寸法図

図2 寸法・構造図

商品一覧及び仕様を表1に示す。

表1 商品一覧・仕様
セット形式 EGL1028SA1N EGL1028SA1LW EGL1029SA1N EGL1029SA1LW
灯具形式 EGL1028SA1N-0 EGL1028SA1LW-0 EGL1029SA1N-0 EGL1029SA1LW-0
ポール形式 PGL34
光源色 昼白色タイプ
(5000K相当)
電球色タイプ
(3000K相当)
昼白色タイプ
(5000K相当)
電球色タイプ
(3000K相当)
器具光束 290ℓm 180ℓm 320ℓm 210ℓm
消費電力 8W
固有エネルギー
消費効率
36.3ℓm/W 22.5ℓm/W 40.0ℓm/W 26.3ℓm/W
平均演色評価数 Ra65 Ra85 Ra65 Ra85
LEDモジュール寿命 60000時間(光束維持率 70%)
共通仕様 本体:アルミダイカスト
グローブ:ポリカーボネート
ポール:ステンレス
仕上色:メタリックシルバー
電源電圧:100V用

3.特長・機能

①長寿命 60000時間

LEDモジュール寿命は60000時間で,白熱電球用(1000時間)と比較して60倍,電球形コンパクト蛍光ランプ用(8000時間)と比較して7.5倍と長く,ランプ交換の手間を軽減することが可能となる。また,LEDアプローチライトの寿命は,当社も含めて各社とも40000時間とする中,本商品は品質確認の上で,60000時間のLEDモジュール寿命とした。

  • ※LEDモジュール寿命とは,LEDの光束維持率70%となると推定した設計寿命であり,設置環境によっては,短寿命となる場合がある。また,照明器具の寿命は設置後10年であり,点検・交換することが必要である。

②省エネ

LEDアプローチライト(8W)は,白熱電球60W用や電球形コンパクト蛍光ランプ13W(EFD)と比較して同程度の明るさを達成可能なため,大幅な省エネルギー化が見込める。

  • ※比較対象とする照明器具の配光特性により,照度や配光の広がりが同等の明るさが達成できない場合もある。

③耐雷サージ電圧 15kV(コモンモード)

雷サージ電圧15kVの誘導雷に耐えることができるように設計上,配慮している。

4.おわりに

LED照明器具の屋外照明市場への普及が更に加速する中で,今後,顧客に商品提案をするにはポールライトやアプローチライトの単独製品の開発に留まらず,デザインを統一したポールライト,ブラケット,アプローチライト等の商品シリーズの展開が必要と考えられる。

この記事は弊社発行「IWASAKI技報」第27号掲載記事に基づいて作成しました。
(2012年11月30日入稿)
