施設報告

熊本駅東口駅前 帯山線・交流広場LED照明

国内営業本部 営業技術部 LCS 外山 明代
国内営業本部 東京広域営業所 第二営業課 木川 篤志
国内営業本部 福岡営業所 第三営業課 熊本事務所 西田 智法
国内営業本部 広島営業所 技術課 木村 義裕

キーワード

LED,照明演出,LEDioc防湿形ユニット,熊本駅,帯山線,交流広場

3.設備概要(つづき)

3.2 器具寸法

帯山線の植栽帯は両歩道合わせて9箇所で,各々長さが異なった。植栽帯の長さ・LEDの設置間隔・台座の強度をまとめて検討し,6種類の長さの器具を作成した。(表1,図7)

表1 各寸法と本数
  長さ 本数 LEDユニット数
L=6900型用 4 72(18×4)
L=6000型用 1 15
L=4900型用 1 12
L=4800型用 1 12
L=4000型用 1 10
L=2700型用 1 6

※LEDユニット総数=179台

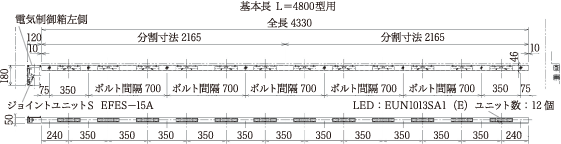

図7 帯山線照明器具(L=4800型用)

図7 帯山線照明器具(L=4800型用)

交流広場のベンチは,平面図で見ると大きなおにぎりのような形をしており,その曲線に合わせた器具がひとつずつ必要となった。また,ベンチが打ち放しコンクリートだったため,コンクリートの伸縮を考慮する必要があり,コンクリートの目地と合わせて長さを検討した。(図8,図9)

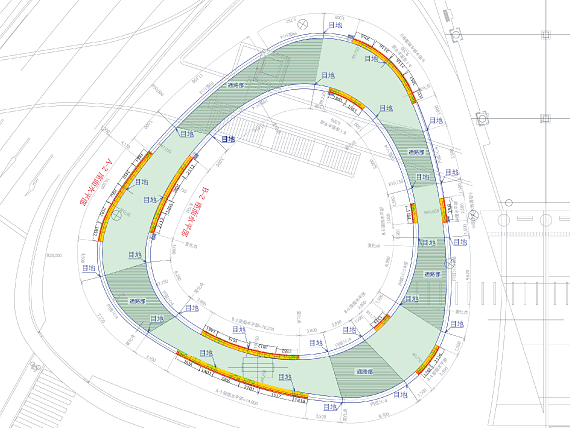

図8 交流広場LED配置図・コンクリート目地位置図

図8 交流広場LED配置図・コンクリート目地位置図

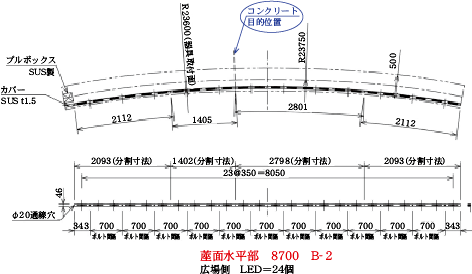

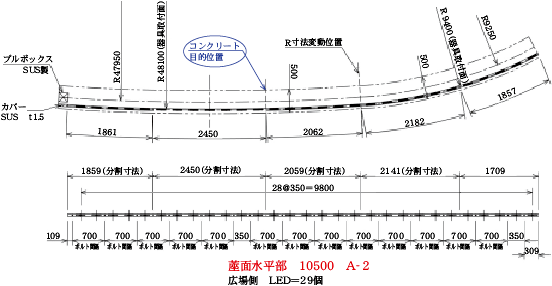

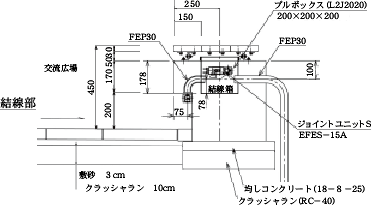

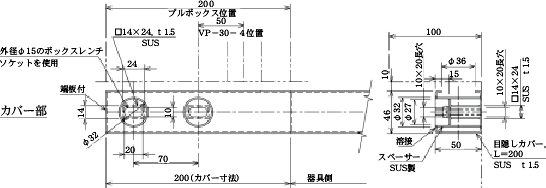

図9 交流広場照明器具(一部抜粋)

4.おわりに

駅前広場つながるこのエリアの景観デザインは非常にシンプルで,自然の緑が映えるようなミニマムなデザイン形態・彩度を抑えた色調が基準とされている。その中で浮かび上がるLEDの白色光は,主張しすぎず周囲の景観に調和し,コンセプトに沿ったランドスケープを形成している。(図10,図11)

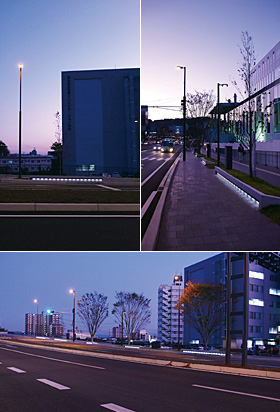

図10 帯山線

図10 帯山線

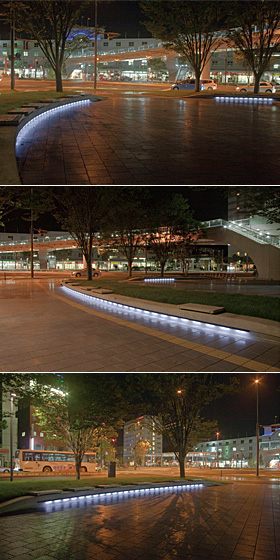

図11 交流広場

図11 交流広場

最後に,本照明設備の完成にあたり,ご指導,ご協力頂いた皆様に感謝の意を申し上げる。

この記事は弊社発行「IWASAKI技報」第26号掲載記事に基づいて作成しました。
(2012年5月31日入稿)
