藤沢ジャンボゴルフ クラブハウスリニューアル
- “日本最大級のゴルフ練習場” 神奈川県湘南地区 -

国内営業本部 東日本技術設計センター 菅谷 和夫

キーワード

藤沢ジャンボゴルフ,ゴルフ練習場,LED・HID混在,省エネ照明設計,臨場感,高級感,落ち着いた雰囲気,照明演出

1.はじめに

藤沢ジャンボゴルフは神奈川県湘南地域にある日本最大級のゴルフ練習場である。打席棟300打席を誇り,規模だけでなく,質の高さにおいても最大級を目指している。

「GOLF Supporting OASIS」というコンセプトを確立し初心者の方から,スコアアップを目指すベテランの方まで,多くの方々の変化に富んだゴルフの楽しみ方を,昭和47年より培ってきたノウハウで,楽しさやゆとり,さまざまなサービスの提供を現実にしさらにその先の「ゴルファーのためのオアシス」を具現化している。

こうした状況を踏まえて設計した本照明設備の概要を,以下に報告する。

1.1 施設概要

図1 クラブハウス棟

図1 クラブハウス棟

名称
藤沢ジャンボゴルフ
所在地
神奈川県藤沢市遠藤
開設
2011年4月(2011年11月リニューアルオープン)
敷地面積
37,690m²;
床面積(クラブハウス棟)
1,899.20m²
床面積(打席棟)
6,828.80m²

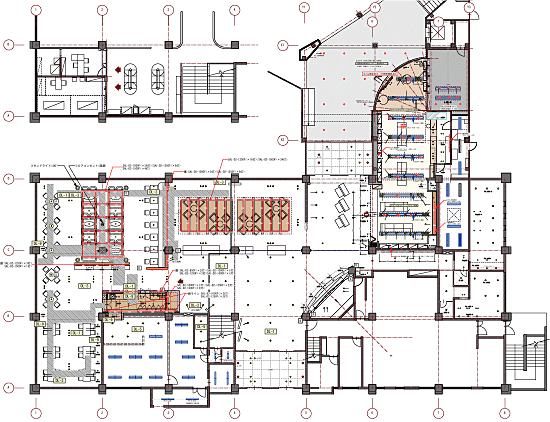

図2 クラブハウス平面

図2 クラブハウス平面

1.2 従来照明

従来用いられていた照明器具は次の通り。

  • ダウンライト蛍光灯器具
    (FDL27W / FHT32W / FHT42W 他)
  • スポットライト
    (JD110V85W / JD110V100 他)

2.照明設計 / コンセプト

2.1 ロビー照明

[コンセプト]落ち着いた高級感,[光源]LED

ロビー照明は,間接照明と高い天井の空間演出が重要な位置付けである。フロント周辺は明るく,ロビー待合スペースは落ち着いたくつろげる演出が必要である。

そこで,建築化照明・ダウンライト・ブラケットをミックスし,落ち着いた,暖かい雰囲気を演出した。施設の顔になるエントランス,ロビー照明をLEDに変えると虫の飛来も無く常に清潔で,熱の少ない快適な空間を作り出すことができた。LEDに変えることで寿命が長くなり,メンテンス費用の大きな削減効果が得られる。快適な照明の要素としてあらゆる方向の光があることが重要である。

図3 ロビー

図3 ロビー

図4 フロント

図4 フロント

表1 器具数量表(ロビー)
選定照明器具 (水平面照度:750ℓx)
名称及び品名 参考器具型番 組合せ光源 灯数
LEDダウンライト EDL22501DELW/SA1/2 LED(22.5W) 34
LEDダウンライト EDL06701HLW/SA1-A LED(6.7W) 9
LEDダウンライト EDL17501DHLWSA1/2 LED(17.5W) 10
ベースダウンライト LC46066 MT70CE-LW/EU10 5
ダウンライトユニバーサル LC46070 MT70CE-LW/EU10 12
スポットライトSkeleton LC46059 MT35CE-WW/G8.5 4
ダウンライトユニバーサル LC46062/Non Glare MR35CE-LW/P20N 20
シームレスライン® SAL-D2-1250F FRT125CEX-EL30 16
シームレスライン® SAL-D2-1500F FRT150CEX-EL30 24
  • ※:他社仕入製品
  • ※:「シームレスライン」はニッポ電機株式会社の登録商標。

2.2 カフェ・レストラン照明

[コンセプト]繊細な光のコントロール,[光源]LED・HID混在

カフェ・レストラン照明は,間接照明・ダウンライト・ブラケット・フロアスタンド・ペンダントをミックスし落ち着いた高級感を演出している。基本は色温度の低い白熱系になるが,ベース照明にセラルクス®R 35W(3000K),演出照明にLED(3000K)を選定した。

入口では,天井部からグレアを抑え,高品位の演出が可能なグレアレス照明器具で床面を照らす(図5)。各テーブルに入るまでのアプローチでは,足元における間接照明とフロアスタンドで空間の明るさ感を確保した(図6)。各テーブル席は,グレアレス照明器具とペンダントでテーブル面がおもに明るくなるよう配灯し,カウンターや庭が見える側は明るくなるように間接照明やペンダントで演出している。

色温度:3000K(電球色)を使用し暖かい光色で統一した。内装の仕上げが比較的明るいので,ポイントになる間接光演出が充分な効果が得られた。

図5 カフェ・レストラン入口

図5 カフェ・レストラン入口

図6 アプローチ

図6 アプローチ

表2 器具数量表(カフェ・レストラン)
選定照明器具 (水平面照度:600ℓx)
名称及び品名 参考器具型番 組合せ光源 灯数
LEDダウンライト EDL1002WLW LED(6.3W) 13
LEDダウンライト EDL06701HLW/SA1-A LED(6.7W) 17
ベースダウンライト LC46066 MT70CE-LW/EU10 8
ダウンライトユニバーサル LC46062/Non Glare MR35GE-LW/P20N(M) 71
コンパクト蛍光灯 FHDW42WG1ERFH9 FHT42EX-L 9
逆富士型器具 FHVW4201EU9 FHT32EX-N-H 7
逆富士型器具 FHV32101EKX9 FHT42EX-N-H 2
カウンターペンダント EP-9491X   3
テーブルTOPペンダント XLG-5258X   5
フロアースタンド XLF-4364X   4
ブラケット XLB-1504X   3
シームレスライン® SAL-D2-850F FRT850EX-EL30 2
シームレスライン® SAL-D2-1000F FRT1000EX-EL30 32
シームレスライン® SAL-D2-1250F FRT1250EX-EL30 23
シームレスライン® SAL-D2-1500F FRT1500EX-EL30 8
  • ※:他社仕入製品
  • ※:「シームレスライン」はニッポ電機株式会社の登録商標。
