施設報告

向島運動公園多目的グランドの照明設備 - ルーバ内蔵投光器の照明 -

国内営業事業部　中国四国技術設計センター
国内営業事業部　近畿技術設計センター
国内営業事業部　広島営業所

2.　照明設備の概要(続き)

2.4　照明設備数量及び照度分布図

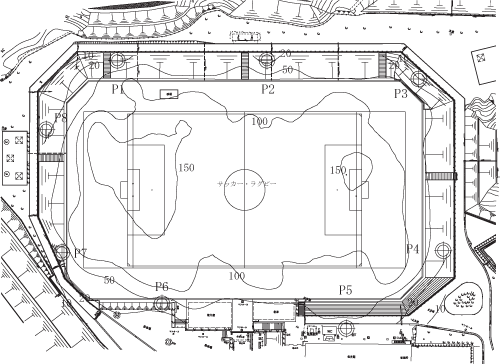

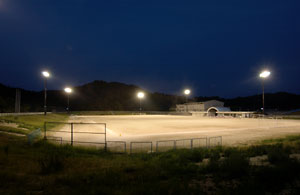

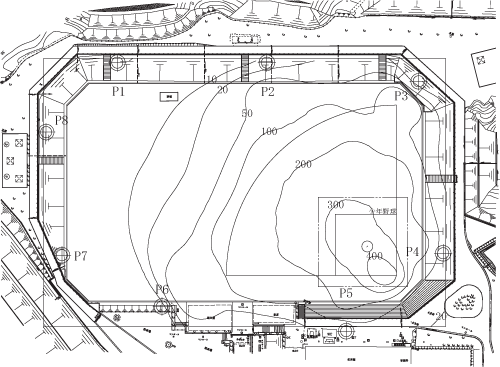

各点灯パターン時の点灯器具数を表2に，点灯状況を図4に，照度分布図を図5，図6に示す。

表2　各点灯パターン時の点灯器具数

照明柱番号	サッカー ラグビー	少年 軟式野球	ソフトボール A	ソフトボール B
P1(6灯)	6	-	6	-
P2(9灯)	6	3	3	-
P3(9灯)	6	9	-	3
P4(9灯)	-	9	-	6
P5(9灯)	6	9	-	6
P6(9灯)	6	6	-	3
P7(6灯)	6	-	3	-
P8(6灯)	-	-	6	-

3.　おわりに

照明設計するにあたっては，必要照度のほかに省エネ・低コスト・光害対策等様々な事が要求される。本施設設計時においても省エネ・光害対策を考慮し，高効率で光害対策のルーバを内蔵したアクロスター™ を採用した。しかし，竣工前の照度実測段階において近隣住民よりさらなる漏光の軽減を求められ，取付角度の変更等で対応した。今後は，益々求められる条件が厳しくなるので，照明器具設計・ランプ設計・照明設計各々の担当者の意見交換する機会を増やし総合的に対応する必要があると考えている。

最後に，向島運動公園多目的グランドの照明設備の完成にあたり，ご指導，ご協力頂いた関係者各位に心よりお礼申し上げる。
