加古川市立総合体育館の照明設備 - メインアリーナ・サブアリーナの照明 -
国内営業事業部 営業技術部 中央技術設計センター
国内営業事業部 関東技術設計センター
キーワード
加古川市立総合体育館，グレアの低減，分割利用，照明制御システム
1. はじめに
図1 アリーナ全景（昼間）
加古川市立総合体育館は兵庫県加古川市西神吉町に位置し，加古川市で初めてPFI方式を導入して平成17年4月に竣工した施設である。（図1）バレーボール，バスケットボール，バドミントン，ハンドボール，卓球の公式試合に使用可能な総合体育館である。「する，みる，ささえるスポーツ」を通して「ウェルネス都市加古川」の実現を目標とし，地域に根ざしたスポーツコミュニティ形成の拠点づくりを目指している。
2．アリーナ照明設備
2.1 照明計画
メインアリーナおよびサブアリーナの照明は公式競技対応とし，維持平均照度で1700ℓx以上を確保している。
点灯パターンは競技区分別およびアリーナを分割利用（メインアリーナ：6分割，サブアリーナ2分割）できるようメインアリーナで36パターン，サブアリーナで12パターンを用意しており競技個々にあった明るさにすることにより省エネを実現している。
図2，図3にメインアリーナの内観，図5にメインアリーナ全点灯時の照度分布，図4にサブアリーナの内観，図6にサブアリーナ全点灯時の照度分布を示し，表1に点灯パターン一覧を示す。

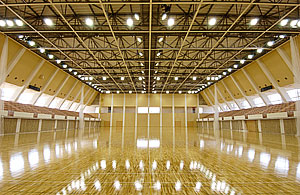

図2 メインアリーナ内観

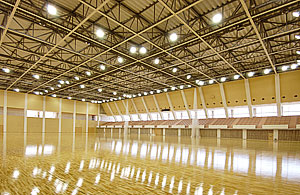

図3 メインアリーナ内観

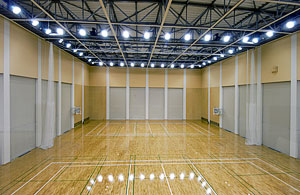

図4 サブアリーナ内観
| メインアリーナ | サブアリーナ | ||||
|---|---|---|---|---|---|
| 点灯パターン名称 | 設計照度（ℓx） | 点灯数量（台） | 点灯パターン名称 | 設計照度（ℓx） | 点灯数量（台） |
| 全点灯 | 1700 | 138 | 全点灯 | 1700 | 68 |
| 1/3エリア1000ℓx（コート1～3） | 1000 | 28又は36 | 1/2エリア1000ℓx（ブロックA～B） | 1000 | 24 |
| 1/3エリア500ℓx（コート1～3） | 500 | 14又は16 | 1/2エリア500ℓx（ブロックA～B） | 500 | 12 |
| 1/3エリア300ℓx（コート1～３） | 300 | 8又は12 | 1/2エリア300ℓx（ブロックA～B） | 300 | 8 |
| 1/6エリア1000ℓx（ブロックA～F） | 1000 | 16又は19 | 全体 1000ℓx | 1000 | 44 |
| 1/6エリア500ℓx（ブロックA～F） | 500 | 8又は10 | 全体 500ℓx | 500 | 24 |
| 1/6エリア300ℓx（ブロックA～F） | 300 | 5又は6 | 全体 300ℓx | 300 | 18 |
| センターコート1面 国際競技 | 1500 | 98 | 全体 500ℓx（コート2面使用） | 500 | 24 |
| センターコート1面 1000ℓx | 1000 | 78 | 全体 300ℓx（コート2面使用） | 300 | 16 |
| センターコート1面 500ℓx | 500 | 40 | |||
| センターコート1面 300ℓx | 300 | 24 | |||
| 全体 1000ℓx | 1000 | 76 | |||
| 全体 750ℓx | 750 | 60 | |||
| 全体 500ℓx | 500 | 48 | |||
| 全体 300ℓx | 300 | 24 | |||
