FECツインサンルクスエース

発光管を2本内蔵し、長寿命化を図った高圧ナトリウムランプです。
電極へのダメージの少ないFECスタータ採用と、発光管の改良により36000時間の長寿命化を実現しました。

注) FECツインサンルクスエースは単管と配光性能が異なります。

種類 透明形・拡散形
110W 180W 220W 270W 360W
演色性 Ra:25
相関色温度 2100K

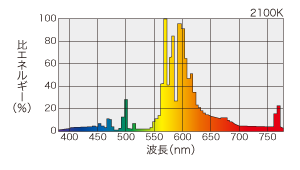

分光分布図

2100K

特長

高効率

水銀ランプと比較して約2.4倍の132ℓm/W(360W 透明形)という高効率です。

長寿命 36000時間

2本の発光管がそれぞれ点灯することにより、寿命が36000時間と長くなっています。

ランプ異常時の点灯を防止

ランプ異常(発光管リーク)時には、始動器が自壊してパルスの発生を停止し、ランプを点灯させません。

パルスの電圧・位相を適正制御

始動器の発生するパルスは、電圧および位相とも適正に制御されています。

不点の場合はパルスを停止

ランプが万一不点となった場合には、15分以内にパルスの発生を停止します。(20℃の雰囲気において)

始動パルス電圧を低減

従来の始動器に比べ、発生パルス電圧は約半分になりノイズが少なく、精密機械などへの影響が抑えられます。

水銀灯安定器で点灯

水銀灯用一般形安定器で点灯できます。

調光可能

調光形安定器との組合せで調光ヘの対応が可能です。(110Wを除く)

始動までの時間を短縮

電源投入後すぐに始動します。(20℃の雰囲気において)(従来品は3~10秒かかります)

虫を寄せつけにくい光色

紫外放射に近い波長をあまり含まないため誘虫性がHIDランプ中最も低く、不快な虫が集まりにくい光色です。

用途

  • 公園、街路照明

始動器内蔵形高圧ナトリウムランプの従来形とFECツインサンルクスエースの比較(当社比)

  従来形 FECツインサンルクスエース
パルス電圧波形図(発生したパルス電圧を重ね合わせた図)
不整列・制御されていない
ピーク電圧最大4kV=電極への負荷・大

整列・制御されている(始動し易い)
ピーク電圧最大2.1kV=電極への負荷・小
雑音電力波形図(パルス電圧発生時に生ずるノイズを表わした図) 機械式スタータ

テレビのチラツキやラジオなどを受信中にノイズが入る場合がある。
FECスタータ

ノイズが発生しても、従来形に比較して、かなり抑えられる。
ランプ不点時の安定器への影響 発光管始動不良 パルス発生が継続するため、安定器に対する負荷が大きい。(安定器事故の可能性あり) パルス停止機能が働き、パルスを停止する。(安定器に異常なし)
フィラメント不焼断の発光管リーク パルス発生が継続するため、安定器に対する負荷が大きい。(安定器事故の可能性あり) パルス停止機能が働き、パルスを停止する。(安定器に異常なし)
立ち消え 点滅を繰り返し、パルスが継続して発生する。(安定器事故の可能性あり) 点滅を繰り返すが、パルス電圧が低いため安定器への負担が少ない。

安定器

一般形低力率安定器〈H-C形、H-T形〉

特長

  • 力率が60%前後の安定器です。電源電圧10%の変動に対して、ランプ電力は18~22%変化します。
  • 波高率が1.4~1.5と低く、ランプの電極を傷めることが少なくなっています。

選び方

  • 電源電圧の変動が少なく(±6%以内)電源及び配線容量に十分余裕がある場合。
  • 設置費用を軽減したい場合。

一般形高力率安定器〈H-CC形、H-TC形〉

特長

  • 低力率安定器にコンデンサを内蔵して、力率を改善したものです。力率は90%と高く、水銀ランプの点灯回路として経済的です。また、コンデンサには、保護機能を付けて安全性を高めています。

選び方

  • 電源電圧の変動が少なく(±6%以内)電源及び配線容量に十分余裕のある場合。
  • 設置費用を軽減したい場合。

低始動電流形安定器〈H-CL形〉

特長

  • チョークコイル形安定器(CC形)の力率改善用コンデンサの容量を増し、コンデンサ進相電流を大きくしたものです。このため始動時の入力電流が小さくなり(安定時との差が少なくなる)、配線容量を低減できます。

選び方

  • 電源電圧に変動が少なく(±6%以内)電源配線容量が定まっている場合。
  • ランプ始動時に他の設備の稼働に問題がある場合。

調光形安定器〈NHL-TD形〉

特長

  • アイタイマー付自動点滅器と組合せることにより、交通量の最も多い時刻には一番明るく、深夜、人通りが少ないときには自動的に調光できる安定器です。

選び方

  • 消費電力の節減をしたい場所に最適。

ラインアップ

110W

形式平均演色評価数光色相関色温度
Ra25オレンジ色2100K
Ra25オレンジ色2100K
適合安定器

180W

形式平均演色評価数光色相関色温度
Ra25オレンジ色2100K
Ra25オレンジ色2100K
適合安定器
  • H2TC1A41 50Hz 一般形高力率 入力電圧100V
  • H2TC1B41 60Hz 一般形高力率 入力電圧100V
  • H2C2A352 50Hz 一般形低力率 入力電圧200V
  • H2C2B352 60Hz 一般形低力率 入力電圧200V
  • H2CC2A352 50Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H2CC2B352 60Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H2CC2A353 50Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H2CC2B353 60Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H2CL2A352 50Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H2CL2B352 60Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H2CL2A353 50Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • H2CL2B353 60Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • NHL1.8TD2A52 50Hz 調光形 入力電圧200V
  • NHL1.8TD2B52 60Hz 調光形 入力電圧200V

220W

形式平均演色評価数光色相関色温度
Ra25オレンジ色2100K
Ra25オレンジ色2100K
適合安定器
  • H2.5TC1A41 50Hz 一般形高力率 入力電圧100V
  • H2.5TC1B41 60Hz 一般形高力率 入力電圧100V
  • H2.5C2A352 50Hz 一般形低力率 入力電圧200V
  • H2.5C2B352 60Hz 一般形低力率 入力電圧200V
  • H2.5CC2A352 50Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H2.5CC2B352 60Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H2.5CC2A353 50Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H2.5CC2B353 60Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H2.5CL2A352 50Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H2.5CL2B352 60Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H2.5CL2A353 50Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • H2.5CL2B353 60Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • NHL2.2TD2A52 50Hz 調光形 入力電圧200V
  • NHL2.2TD2B52 60Hz 調光形 入力電圧200V

270W

形式平均演色評価数光色相関色温度
Ra25オレンジ色2100K
Ra25オレンジ色2100K
適合安定器
  • H3TC1A51 50Hz 一般形高力率 入力電圧100V
  • H3TC1B51 60Hz 一般形高力率 入力電圧100V
  • H3C2A352 50Hz 一般形低力率 入力電圧200V
  • H3C2B352 60Hz 一般形低力率 入力電圧200V
  • H3CC2A352 50Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H3CC2B352 60Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H3CC2A353 50Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H3CC2B353 60Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H3CL2A352 50Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H3CL2B352 60Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H3CL2A353 50Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ※生産終了品
  • H3CL2B353 60Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ※生産終了品
  • NHL2.7TD2A52 50Hz 調光形 入力電圧200V
  • NHL2.7TD2B52 60Hz 調光形 入力電圧200V

360W

形式平均演色評価数光色相関色温度
Ra25オレンジ色2100K
Ra25オレンジ色2100K
適合安定器
  • H4TC1A51 50Hz 一般形高力率 入力電圧100V
  • H4TC1B51 60Hz 一般形高力率 入力電圧100V
  • H4C2A352 50Hz 一般形低力率 入力電圧200V
  • H4C2B352 60Hz 一般形低力率 入力電圧200V
  • H4CC2A352 50Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H4CC2B352 60Hz 一般形高力率 入力電圧200V 口出線長250mmタイプ
  • H4CC2A353 50Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H4CC2B353 60Hz 一般形高力率 入力電圧200V 口出線長750mmタイプ
  • H4CL2A352 50Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H4CL2B352 60Hz 低始動電流形 入力電圧200V 口出線長250mmタイプ
  • H4CL2A353 50Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • H4CL2B353 60Hz 低始動電流形 入力電圧200V 口出線長750mmタイプ
  • NHL3.6TD2A52 50Hz 調光形 入力電圧200V
  • NHL3.6TD2B52 60Hz 調光形 入力電圧200V
