スポーツ施設照明 体育館・トレーニング場

上越市柿崎総合体育館(かきざきドーム)新潟県上越市柿崎区

アリーナの用途に応じて点灯パターンを制御できる「レディオック ハイベイ ガンマ DALI対応形」

Myリストに追加
  • LED
  •

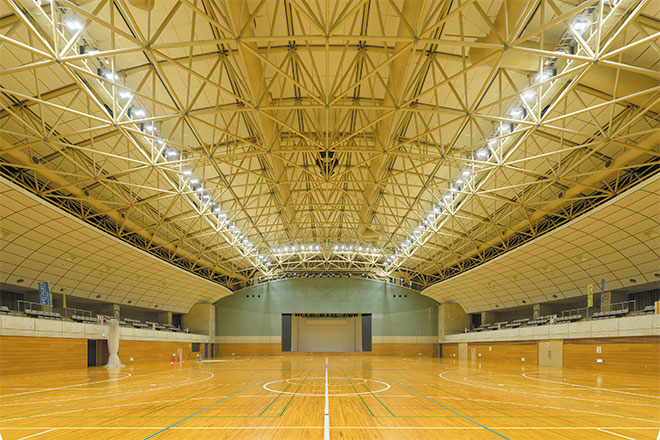

  • 1,620m²という広さを持つアリーナをLED高天井用照明器具「レディオック ハイベイ ガンマ DALI対応形 235W」で照らし、まぶしさを抑えつつ快適な明るさを確保している。

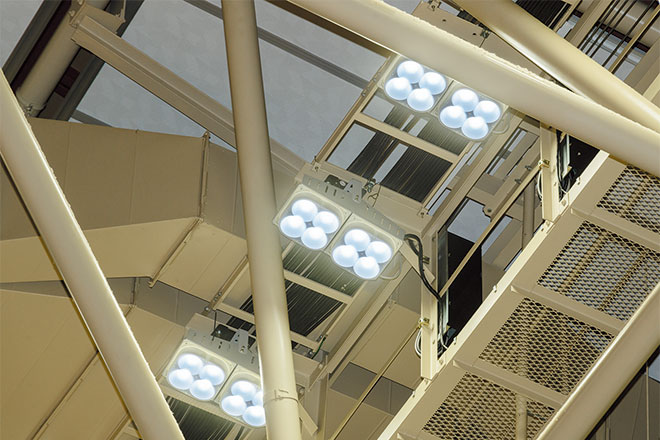

  • 「レディオック ハイベイ ガンマ DALI対応形 235W」設置状況。

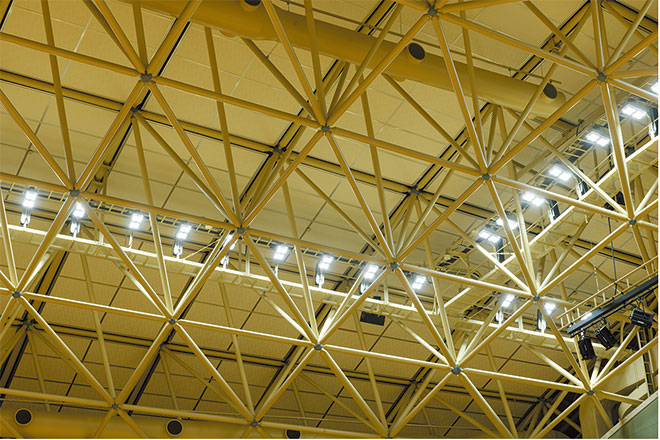

  • メタルハライドランプ1000W相当の明るさを持つ「レディオック ハイベイ ガンマ DALI対応形 235W」96台で照らしている。

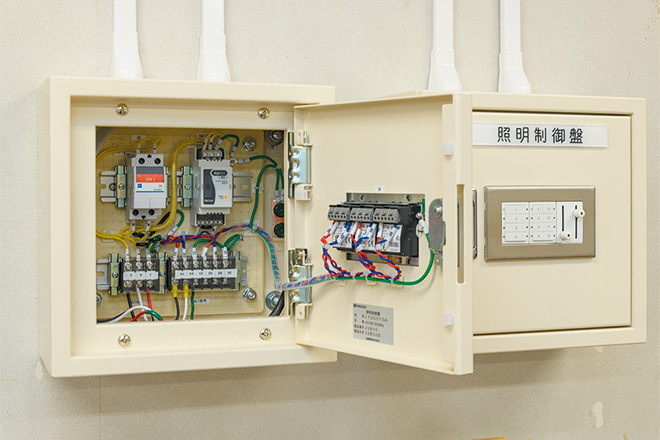

  • 施設管理室に照明制御盤「ITACS-DS(アイタックス ディーエス)」を設置し、ボタンとスライダーで手軽に点灯パターンを制御している。

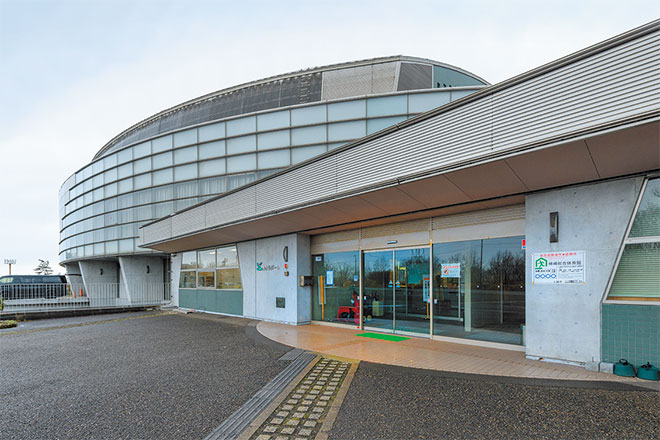

  • 施設外観昼景。

施設概要

施主
上越市
施工・電気工事
(株)矢野電気工業所
設計照度
1000ℓx/750ℓx/500ℓx(用途に合わせたパターン制御)

竣工

2021年3月

この事例の所在地を地図で見る

お客さまの声：上越市役所様

新潟県上越市にある柿崎総合運動公園は、総合体育館、野球場、人工芝グラウンドなど充実した施設を備えた総合公園です。「かきざきドーム」として親しまれている総合体育館には、バスケットボールコート2面、バレーボールコート3面、テニスコート2面、バドミントンコート8面を擁するアリーナのほか、多目的フィールド、ランニング走路、クライミングウォール、トレーニングルームなどの施設が揃っていて、各種スポーツ競技やイベントに幅広く利用されています。

上越市では、2021年3月、アリーナ照明をLED化する工事を実施しました。これまでのメタルハライドランプ1000Wを中心としたHID照明に替えて、DALI対応形のLED高天井用照明器具「レディオック ハイベイ ガンマ 235W」を採用し、照明器具の位置、灯数はそのままで既設と同等以上の明るさを確保しつつ、大幅な省エネを実現しました。また、DALI対応形とすることで、用途に合わせてコート毎に点灯パターンを制御できるようになったため、アリーナの使用状況に応じて個別調光を行って、より柔軟な運用とさらなる省エネを可能にしています。

お客さまの声：(株)矢野電気工業所様

柿崎総合体育館(かきざきドーム)のアリーナ照明LED化工事につきましては、既設と同等以上の照度の確保と省エネ推進を両立させるという趣旨のもと、「レディオック ハイベイ ガンマ 235W」に更新しました。国際規格DALIに対応したLED高天井用照明器具を使用することで個別調整も可能になり、照明制御盤「ITACS-DS(アイタックス ディーエス)」と組合せて用途別のシーンを設定し、コートの使用状況に応じた点灯制御を行っています。天井高のあるアリーナではテニスやバレーボールなど、上を見上げる競技も行われるため、まぶしさを抑制するよう拡散タイプを選定して、安全で快適な照明環境となるよう留意しました。光束維持時間60000時間と長寿命で省メンテナンスにも貢献しています。
