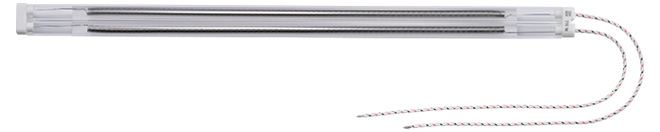

中赤外線ヒータ

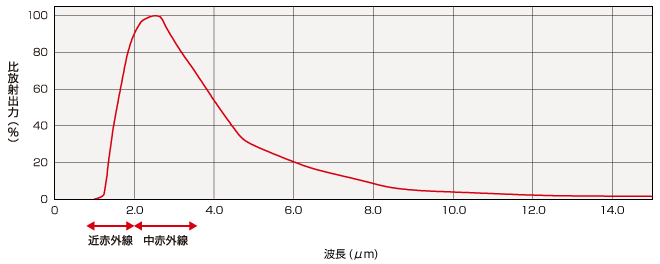

ピーク波長が2.6μmと近赤外線より長波長側にあり、近赤外線と遠赤外線(加温効果)の両方の特長をもった加熱用光源です。
※反射膜加工ランプも製作可能
特長
長波長照射が可能
中赤外線ヒータは、ピーク波長が2.6μmとなっており、近赤外線を主に照射するハロゲンヒータよりも長波長側にピークをおいているため、水分など液体・塗装の加熱・乾燥に向いております。
長寿命
近赤外線ハロゲンヒータに比べ約3～4倍の長寿命の熱源です。
カスタム設計の対応
近赤外線ハロゲンヒータ同様、放射加熱式のため、クリーンな加熱が可能です。
特性
- ピーク波長
- 2.6μm
- 立ち上がり時間
- 約1～2分
- 発熱体温度
- 800～950℃
- 寿命
- 20000～30000時間
| ヒータ種類 | 近赤外線ハロゲンヒータ | 中赤外線ヒータ |
|---|---|---|
| 発熱体 | タングステン | 鉄・クロム・アルミニウム合金 |
| 色温度 | 約2500K | 約1100K |
| 寿命 | 約5000時間 | 約20000時間 |
| 最大電力密度 | 250W/cm | 20W/cm |
| 立上り時間 | 1～2秒 | 60～120秒 |
| ピーク波長 | 0.8～2.0μm | 約2.6μm |
| 特長 | 応答性、制御性が良くクリーンでコンパクト | 水分の吸収波長に最適な熱源、温度むらが少ない |
| 主な用途 | 表面加熱、急速加熱、高温加熱、真空加熱、金属加熱 | 塗装乾燥、インク乾燥、樹脂加熱 |
- ※ご使用環境や色温度などにより、寿命特性が変わります。詳細はお問合せください。
- ※サークル形状やシングルバルブ形状などツインタイプ形状以外の形状でも中赤外線ヒータの設計が可能です。
製品一覧
ピーク波長：約2.6μm
| No. | 形式 | 定格電圧(V) | 消費電力(W) | 全長(mm) | 発熱長(mm) | バルブ(mm) | 配線 |
|---|---|---|---|---|---|---|---|
| 1 | QMIR200V500WR/400T | 200 | 500 | 400 | 300 | 23×11 | 片側 |
| 2 | QMIR220V800WR/500T | 220 | 800 | 500 | 400 | 23×11 | 片側 |
| 3 | QMIR230V1000WR/600T | 230 | 1000 | 600 | 500 | 23×11 | 片側 |
| 4 | QMIR220V1200WR/700T | 220 | 1200 | 700 | 600 | 23×11 | 片側 |
| 5 | QMIR200V1400WR/800T | 200 | 1400 | 800 | 700 | 23×11 | 片側 |
| 6 | QMIR220V1600WR/900T | 220 | 1600 | 900 | 800 | 23×11 | 片側 |
| 7 | QMIR220V1800WR/1000T | 220 | 1800 | 1000 | 900 | 23×11 | 片側 |
| 8 | QMIR220V2000WR/1100T | 220 | 2000 | 1100 | 1000 | 23×11 | 片側 |
| 9 | QMIR220V2200WR/1200T | 220 | 2200 | 1200 | 1100 | 23×11 | 片側 |
| 10 | QMIR220V2400WR/1300T | 220 | 2400 | 1300 | 1200 | 23×11 | 片側 |
| 11 | QMIR230V2500WR/1100T | 230 | 2500 | 1100 | 1000 | 33×15 | 片側 |
| 12 | QMIR220V2750WR/1200T | 220 | 2750 | 1200 | 1100 | 33×15 | 片側 |
| 13 | QMIR220V3000WR/1300T | 220 | 3000 | 1300 | 1200 | 33×15 | 片側 |
| 14 | QMIR230V3250WR/1420T | 230 | 3250 | 1420 | 1300 | 33×15 | 片側 |
| 15 | QMIR230V3750WR/1600T | 230 | 3750 | 1600 | 1500 | 33×15 | 片側 |
| 16 | QMIR200V4250WR/1800T | 200 | 4250 | 1800 | 1700 | 33×15 | 両側 |

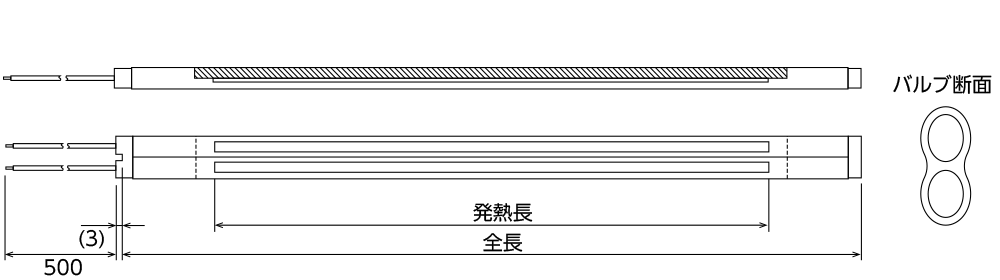

片側配線
両側配線
設計・仕様
| ヒータ長 | 最大3m程度(要相談) |
|---|---|
| シングル | ø8～ø15(要相談) |
| ツイン | 23×11、33×15 |
| ランプ形状 | 直管、異型(R型、U型等) |
| 反射膜 | 特殊セラミックコーティング |
| 電線仕様 | 耐熱被覆電線(400℃max.) |
| 発熱体温度 | 800～900℃ |
| 最大エネルギー波長 | 2.6μm |
| 立ち上がり時間 | 1～2分 |
| 平均寿命 | 20000時間 |
中赤外線ヒータの特長
- 赤外線の波長を利用した赤外線照射により非接触で加熱できるクリーンなヒータです。
- 中赤外線ヒータから放射する赤外線は、水、樹脂、塗料などの赤外線吸収の波長域を多く含んでおり、効率良く加熱できます。
- 反射膜に特殊なセラミックを使用しており、反射率は80～90%を実現しています。
- 発熱体コイルは石英ガラスの内部に収めているため、外気との接触が無く熱損失が少なくなります。
- 1本のみの継続性が見込めない小ロットでも対応できます。
- ヒータ単体から、加熱ユニット、制御電源、既存のラインに組み込み等 幅広く対応しています。
- 不純物の少ない高純度の透明石英ガラスを使用していますので、ご使用雰囲気の汚染を抑えられます。
制御盤
照射器
ランプホルダ
注意事項
- ガラス製品のため、お取り扱いにはご注意ください
- 立上り時間は約1～2分を要します
- 点灯中や消灯直後は高温のため、やけどにご注意ください
- 定格寿命を経過したヒータは、交換をお勧めします
- 照射面周辺の機材及び床材などは、高温による変色や変形にご注意ください
