LEDioc ROAD(レディオック ロード) 自動車専用道タイプ
NEXCO仕様 RP-150-3M
電源ユニット別置形

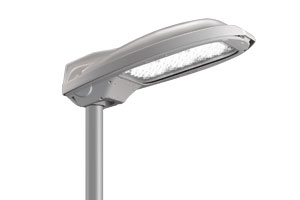

ポールヘッド形
- カットオフ
- 初期光束補正機能
- 電源ユニット別置形
E77284ASAJ2/R15KH
(灯具：E77284A-15KH+電源ユニット：WLE80V840M2C2/26-3)
(旧形式：E77284SAJ2/R15KH)
E77284ASAJ2/R15KH/D5 段調光50%点灯機能
(灯具：E77284A-15KH+電源ユニット：WLE80V840M2C2/26-3D5)
(旧形式：E77284SAJ2/R15KH/D5)
△オーダー(専用ケーブル・ポール別)
| 電力会社申請入力容量 | 117VA(200V) |
|---|
アーム取付形
- カットオフ
- 初期光束補正機能
- 電源ユニット別置形
E71284ASAJ2/R15KH
(灯具：E71284A-15KH+電源ユニット：WLE80V840M2C2/26-3)
(旧形式：E71284SAJ2/R15KH)
E71284ASAJ2/R15KH/D5 段調光50%点灯機能
(灯具：E71284A-15KH+電源ユニット：WLE80V840M2C2/26-3D5)
(旧形式：E71284SAJ2/R15KH/D5)
△オーダー(専用ケーブル・ポール別)
| 電力会社申請入力容量 | 117VA(200V) |
|---|
電源ユニット内蔵形
ポールヘッド形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
E77287ASAJ2/R15KH
(旧形式：E77287SAJ2/R15KH)
E77287ASAJ2/R15KH/D5 段調光50%点灯機能
(旧形式：E77287SAJ2/R15KH/D5)
△オーダー(ポール別)
| 電力会社申請入力容量 | 114VA(200V) |
|---|
アーム取付形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
E71287ASAJ2/R15KH
(旧形式：E71287SAJ2/R15KH)
E71287ASAJ2/R15KH/D5 段調光50%点灯機能
(旧形式：E71287SAJ2/R15KH/D5)
△オーダー(ポール別)
| 電力会社申請入力容量 | 114VA(200V) |
|---|
輝度分布図
- ※曲線上の数値は、維持路面輝度を示します。(単位：cd/m²)
- ※設計条件：車道幅員10.5m 取付高さ12m 取付間隔42m Oh=-3m 保守率0.65 アスファルト舗装C2
| 記号 |
|
|---|---|
| 器具光束 | 18400ℓm |
| 備考 | クランプ角15° |
| 平均路面輝度 | 1.12cd/m² |
|---|---|
| 総合均斉度(走行車線) | 0.54 |
| 車線軸均斉度(分合流車線) | 0.86 |
| 車線軸均斉度(走行車線) | 0.78 |
| 車線軸均斉度(追越車線) | 0.85 |
| 相対閾値増加TI(分合流車線) | 7.4％ |
| 相対閾値増加TI(走行車線) | 6.9％ |
| 相対閾値増加TI(追越車線) | 4.6％ |
仕様
|
|
電源ユニット別置形 | 電源ユニット内蔵形 | ||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | |||
| 器具光束(ℓm) | 18400 | |||
| 消費電力(W) | 200V時 | 最大※1 | 115 | 111 |
| 平均※2 | 103 | 99.8 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 160.0 | 165.7 | |
| 光束維持時間 | 60000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra70 | |||
| 質量(kg) | 11.1 | 11.8 | ||
- ※落下防止ワイヤ同梱
- ※1：60000時間経過後の最大値
- ※2：初期光束補正機能による60000時間平均値。
共通仕様
| 定格入力電圧 | 200～265V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面ガラス | 強化ガラス(クリア) |
| ポール挿入寸法 | ø60.5、ø48.6(挿入寸法120mm) |
| 仕上色 | グレイ |
|---|---|
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP23(灯具) IP65(LEDユニット収納部) |
| 使用温度範囲 | -20℃～+40℃ |
| 初期補正率 | 0.80 |
電源ユニット(別置形のみ)
| 定格入力電圧 | 200～265V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミ |
| 収納可能ポール内径 | ø130.8(5B)以上 |
| 使用温度範囲 | -20℃～+40℃ |
| 質量 | 2.5kg |
寸法図
ポールヘッド形
アーム取付形
