LEDioc HIGH-BAY Γ (レディオック ハイベイ ガンマ)一般形・シンプルモデル

角形のLED高天井照明器具
ロープライスでさまざまな用途に対応

豊富なラインアップで公共施設にも対応。工場から体育館まであらゆる高天井の省エネにLED器具で貢献

  • 高天井照明

特長

さまざまな環境に対応できる豊富なラインアップ

一般形

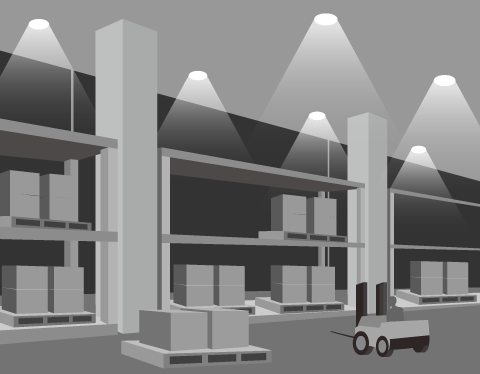

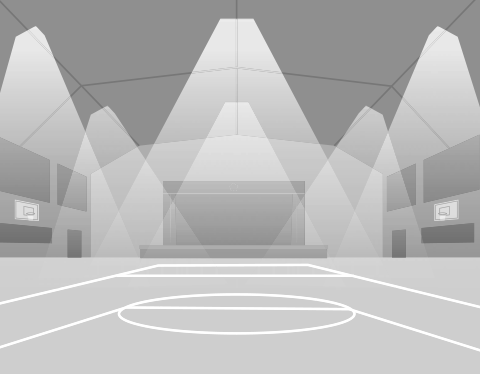

工場から体育館までさまざまな用途に対応

公共施設用照明器具の対応製品も標準ラインアップ ※ LSR2 (角形) 対応

天井高の目安

取付高さ 低～15mに対応する5タイプ

配光

中角・広角・拡散タイプ

光源色

昼白色・白色・電球色

シンプルモデル

ロープライス

しかも高効率 200.0ℓm/W (最大)

天井高の目安

取付高さ 低～12mに対応する5タイプ

配光

超広角タイプ

光源色

昼白色

地震対策

全品種で(一社)日本照明工業会「照明器具の耐震設計・施工ガイドライン」に対応

このガイドラインは、建築物に取り入れられる照明器具を対象とし、地震発生時における照明器具の本体、及びその部品・部材の折損、脱落、破損、落下などによる人身災害事故の発生を低減することを目的としています。

※チェーン吊具・直付フック吊具を使用した場合、ガイドラインには対応しません。

  一般の施設 特定の施設
右記以外 特定天井に設置
一般照明器具(重要照明器具以外) 耐震クラスB
設計水平震度：1.0
設計鉛直震度：0.5
落下回避		 耐震クラスA
設計水平震度：1.5
設計鉛直震度：0.75
限定された機能維持		 耐震クラスS2
設計水平震度：2.2
設計鉛直震度：1.1
限定された機能維持
LEDioc HIGH-BAY Γ ○ ○ ○
特定の施設
「災害応急対策活動に必要な施設」「避難場所として位置づけられた施設」「人命及び物品の安全性確保が特に必要な施設」をいいます。
特定天井
地震の影響で化粧ボードなどが落下しないよう補強工事した施設。耐震補強された地震に配慮した天井をいいます。
限定された性能維持
常時点灯ができること。

軽量化

設置工事の負担を軽減

高効率

固有エネルギー消費効率(最大)

一般形
193.2ℓm/W
シンプルモデル
200.0ℓm/W

長い光束維持時間

光束維持時間60000時間(光束維持率90％)

高温にも対応

使用温度範囲-20℃～+40℃、夏季などの一時的な+50℃の高温にも対応します。

調光可能(初期照度補正機能付)

PWM信号による調光機能を標準装備 (10～100％のPWM信号制御)。

調光器 I.DF-70170-PD との組合せで調光制御が可能です。

調光制御可能台数

280W 235W
205W		 180W
160W		 120W
105W		 90W
80W		 60W
6台 8台 10台 16台 21台 31台
  • ※入力電圧200V時の値で算出
  • ※上記の台数は、安全率を考慮した数値です

初期照度補正

設置初期の過剰な明るさを抑え、光束維持時間末期まで一定の明るさを維持。

公共施設用照明器具対応

公共施設用照明器具(JIL5004:2024)に対応します。

  • LSR2AM-170-LN
  • LSR2AM-340-LN
  • LSR2M-200-LN
  • LSR2M-400-LN
  • LSR2W-200-LN
  • LSR2W-400-LN

比較例

235W

  • A高天井用セード+メタルハライドランプ1000W (SAW713+MF1000LS/BUS)灯高：15m
    保守率：0.49
  • Bレディオック ハイベイ ガンマ 235W(広角タイプ)(EHCL24019W/NSAJZ2)灯高：15m
    保守率：0.86

平均照度

  • A1016ℓx
  • B1111ℓx

明るさアップ

消費電力※1

  • A36750W(1050W×35)
  • B7735W(221W×35)

約78％省エネ

年間電気料金※2

  • A3,417,750円
  • B719,355円

約269万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※反射率：30％・30％・10％(天井・壁・床)
  • ※曲線上の数値は、維持水平面照度を示します(単位：ℓx)
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による60000時間平均値の特性を示します
  • ※2：電気料金単価は、31円/kWh(税込)[一般社団法人日本照明工業会 ガイドA139：2024]、年間点灯時間は3000時間で算出

90W

  • A高天井用セード+メタルハライドランプ300W (SAW415+MF300LSH/BUP)灯高：6m
    保守率：0.49
  • Bレディオック ハイベイ ガンマ 90W(広角タイプ)(EHCL09019W/NSAJZ9)灯高：6m
    保守率：0.86

平均照度

  • A419ℓx
  • B592ℓx

明るさ約1.4倍

消費電力※1

  • A9920W(310W×32)
  • B2723.2W(85.1W×32)

約72％省エネ

年間電気料金※2

  • A922,560円
  • B約253,258円

約66万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※反射率：30％・30％・10％(天井・壁・床)
  • ※曲線上の数値は、維持水平面照度を示します(単位：ℓx)
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による60000時間平均値の特性を示します
  • ※2：電気料金単価は、31円/kWh(税込)[一般社団法人日本照明工業会 ガイドA139：2024]、年間点灯時間は3000時間で算出

シンプルモデル205W

  • A高天井用セード+メタルハライドランプ700W (SAW713+MF700LS/BUS)灯高：15m
    保守率：0.49
  • Bレディオック ハイベイ ガンマ シンプルモデル 205W(超広角タイプ)(EHCL20113W/NSAJZ2)灯高：15m
    保守率：0.86

平均照度

  • A714ℓx
  • B731ℓx

明るさアップ

消費電力※1

  • A23840W(745W×32)
  • B6208W(194W×32)

約73％省エネ

年間電気料金※2

  • A2,217,120円
  • B577,344円

約163万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※反射率：30％・30％・10％(天井・壁・床)
  • ※曲線上の数値は、維持水平面照度を示します(単位：ℓx)
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による60000時間平均値の特性を示します
  • ※2：電気料金単価は、31円/kWh(税込)[一般社団法人日本照明工業会 ガイドA139：2024]、年間点灯時間は3000時間で算出

シンプルモデル80W

  • A高天井用セード+メタルハライドランプ300W (SAW415+MF300LSH/BUP)灯高：6m
    保守率：0.49
  • Bレディオック ハイベイ ガンマ シンプルモデル 80W(超広角タイプ)(EHCL08113W/NSAJZ9)灯高：6m
    保守率：0.86

平均照度

  • A419ℓx
  • B450ℓx

明るさアップ

消費電力※1

  • A9920W(310W×32)
  • B2400W(75W×32)

約75％省エネ

年間電気料金※2

  • A922,560円
  • B223,200円

約69万円お得

光源寿命

  • A12000時間
  • B60000時間

5倍

  • ※反射率：30％・30％・10％(天井・壁・床)
  • ※曲線上の数値は、維持水平面照度を示します(単位：ℓx)
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による60000時間平均値の特性を示します
  • ※2：電気料金単価は、31円/kWh(税込)[一般社団法人日本照明工業会 ガイドA139：2024]、年間点灯時間は3000時間で算出
