LEDioc 安全増防爆形LED照明器具

ラインアップ

直付形

EYL1041SA1/2.4-16(22,28)-G

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形

適合特殊工具(別売)

TM5A M5 BOX

¥690

LM6A 対辺3.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

パイプ吊形

EYL2041SA1/2.4-16(22,28)-G

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形

適合特殊工具(別売)

TM5A M5 BOX

¥690

LM6A 対辺3.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

40°ブラケット形

EYL3041SA1/2.4-16(22,28)-G

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形

適合特殊工具(別売)

TM5A M5 BOX

¥690

LM6A 対辺3.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

特殊取付形

EYL9041SA1/2.4-16(22)

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形

適合特殊工具(別売)

LM8A 対辺5.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

角度可変形

EYL7041SA1/2.4-16(22)

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形

適合特殊工具(別売)

LM8A 対辺5.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

スタンド形

EYL8041SA1/2.4-0

オープン価格

  • 屋内・屋外用
  • 電源ユニット内蔵形
  • ※吊具・ポールは別売です。(写真は吊具付を掲載しています。)
  • ※ポールの種類により別途配管部材が必要になります。

適合吊具:EYIBF50
適合ポール:EXIPC1、EXIPC4、EXIPC5

適合特殊工具(別売)

TM5A M5 BOX

¥690

LM6A 対辺3.0mm

¥350

※特殊工具は付属しておりません。別途、手配ください。

LEDioc 安全増防爆形LED照明器具 セット内容

タイプ セット形式 セット内容
灯具本体 吊具 端子箱 プラグ
直付形 EYL1041SA1/2.4-16-G EYL041SA1/2.4-0 EYFHT10 EYP14-16-G EXP16B×3個
パイプ吊形 EYL2041SA1/2.4-16-G EYFHT20
40°ブラケット形 EYL3041SA1/2.4-16-G EYFHT30
特殊直付形 EYL9041SA1/2.4-16 EYL9041SA1/2.4-0-16 EYFHT91 - -
角度可変形 EYL7041SA1/2.4-16 EYFHT92
スタンド形 - EYL8041SA1/2.4-0 EYIBF50
  • ※表中の形式はハブ寸法16(PF1/2)の場合です。ハブ寸法22(PF3/4)・28(PF1)の場合は形式中の「16」を置き換えてください。
  • ※スタンド形はセット形式はありません。灯具本体・吊具・ポールなどをそれぞれご用命ください。

LEDioc 安全増防爆形LED照明器具 仕様


直付形 パイプ吊形 40°ブラケット形 特殊直付形 角度可変形 スタンド形
定格光束(器具光束)(ℓm) 3710
消費電力 100V時 48.6
200V・240V時 47.8
固有エネルギー消費効率(ℓm/W) 100V時 76.3
200V・240V時 77.6
LEDモジュール寿命 60000時間 (光束維持率80%)
光源色 昼白色(5000K)
平均演色評価数 Ra65
本体 アルミダイカスト
前面ガラス 強化ガラス
ガード ステンレス
パイプ 鋼管 -
端子箱 アルミニウム合金鋳物 -
取付脚 - ステンレス -
質量 11.4kg 12.1kg 11.7kg 10.2kg 10.4kg 10.8kg

共通仕様

入力電圧 100~240V対応
周波数 50/60Hz共用
耐雷サージ 6kV(コモンモード)
使用温度範囲 -20℃~+40℃
保護等級 IP65
仕上色 グレイ(マンセルN7)

寸法図

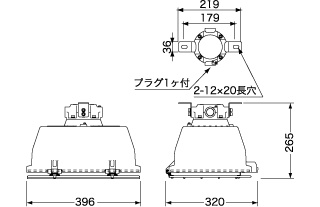

直付形

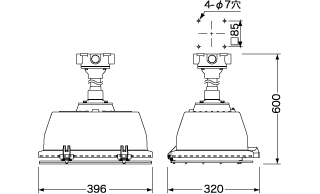

パイプ吊形

40°ブラケット形

特殊直付形

角度可変形

スタンド形

※スタンド形の寸法図は灯具本体と吊具を組み合わせた図です。

取付姿勢

ブラケット形

角度可変形

スタンド灯ポール組合せ参考図

ポール:EXIPC1

参考組合せ例

本体 EYL8041SA1/2.4-0
吊具 EYIBF50
ポール EXIPC1
ソケットレジューサー EXSR42-22
ユニオン付ケーブルブランド EX22BRTC
ジャンクションボックス EYG14-22-G

ポール:EXIPC4

参考組合せ例

本体 EYL8041SA1/2.4-0
吊具 EYIBF50
ポール EXIPC4(ジョイントボックス付)

ポール:EXIPC5

参考組合せ例

本体 EYL8041SA1/2.4-0
吊具 EYIBF50
ポール EXIPC5(ジョイントボックス付)
  • ※周囲温度−20℃〜+40℃の範囲でご使用ください。
  • ※照明器具を屋外で使用する場合、ねじかん合部をシール剤で防水処理してください。
  • ※この器具の定格電圧は、100〜240V対応です。
  • ※電源電圧変動の許容範囲は、定格電圧の±6%以内です。許容範囲内でご使用ください。
  • ※直付形、パイプ吊形、特殊直付形、及び角度可変形は天井に下向きに、40゜ブラケット形は壁に下向きに取付けてください。

※表示価格はすべて税抜き価格です。
