LEDioc 防爆形非常用LED照明器具(白熱灯代替品・非常時のみ点灯)
ラインアップ
直付形
EXLA1011ASA9-16 (旧形式：EXLA1011SA9-16)
￥179,140
EXLA1011ASA9-22 (旧形式：EXLA1011SA9-22)
￥179,530
EXLA1011ASA9-28 (旧形式：EXLA1011SA9-28)
￥180,250
- 屋内・軒下用
- 電源ユニット内蔵形
適合特殊工具(別売)
TM8A M8 BOX
￥2,550
LM6A 対辺3.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
EXLA2011ASA9-16 (旧形式：EXLA2011SA9-16)
￥182,390
EXLA2011ASA9-22 (旧形式：EXLA2011SA9-22)
￥182,780
EXLA2011ASA9-28 (旧形式：EXLA2011SA9-28)
￥183,500
- 屋内・軒下用
- 電源ユニット内蔵形
適合特殊工具(別売)
TM8A M8 BOX
￥2,550
LM6A 対辺3.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
40°ブラケット形
仕様
| 直付形 | パイプ吊形 | 40°ブラケット形 | ||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | |||
| 器具光束(ℓm)※ | 1770 | |||
| 消費電力(W) | 100V時 | 2.5 | ||
| 200V時 | 2.8 | |||
| 242V時 | 3.1 | |||
| 平均演色評価数 | Ra73 | |||
| 質量(kg) | 10.0 | 11.0 | 10.7 | |
※非常時のみLED点灯
共通仕様
| 防爆構造記号 | 灯具本体=d3aG5 |
|---|---|
| 定格入力電圧 | 100〜242V対応 |
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミ鋳物 |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト |
| パイプ | 鋼管 |
| 耐雷サージ | 12kV(コモンモード) |
|---|---|
| 保護等級 | IP65 |
| 使用温度範囲 | 5℃〜35℃ |
| 仕上色 | グレイ |
| 蓄電池 | ニッケル水素蓄電池(WH6-SW) |
| 充電モニタ | 緑色LED |
| 点検スイッチ付 | |
寸法図

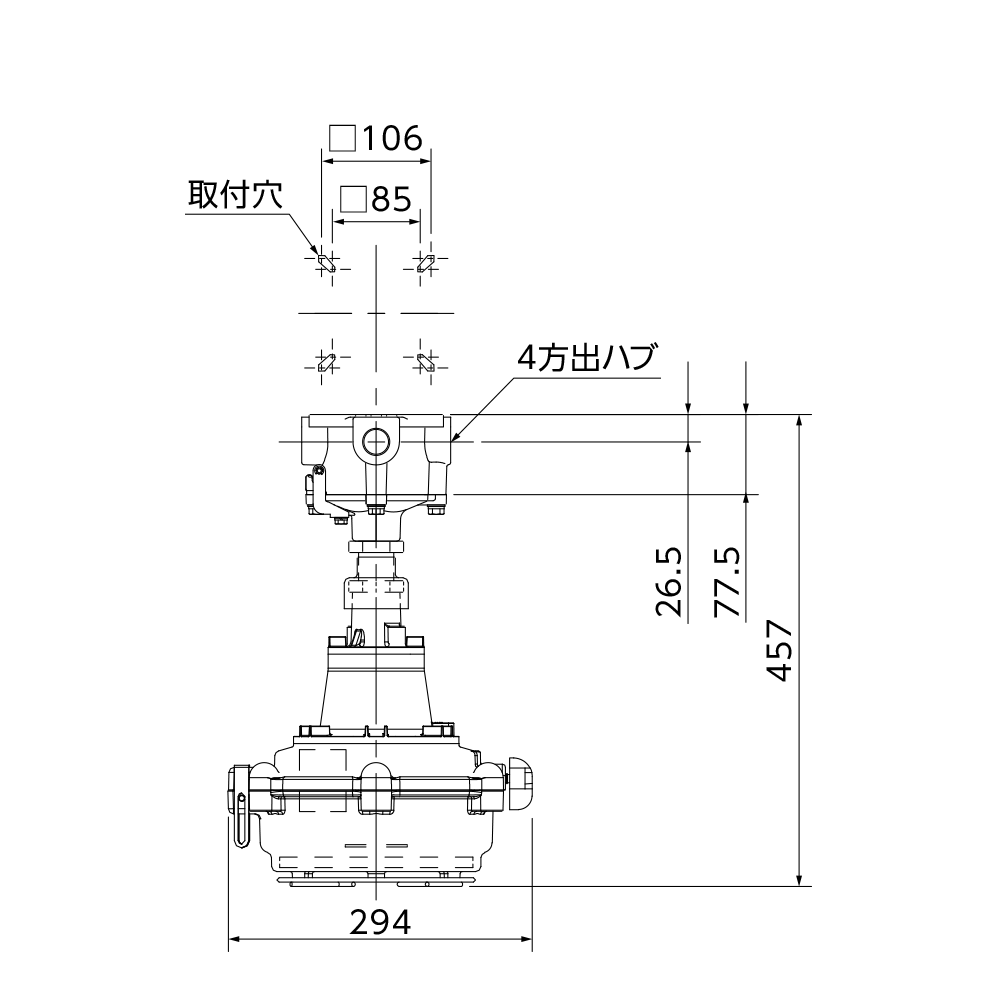

直付形
パイプ吊形

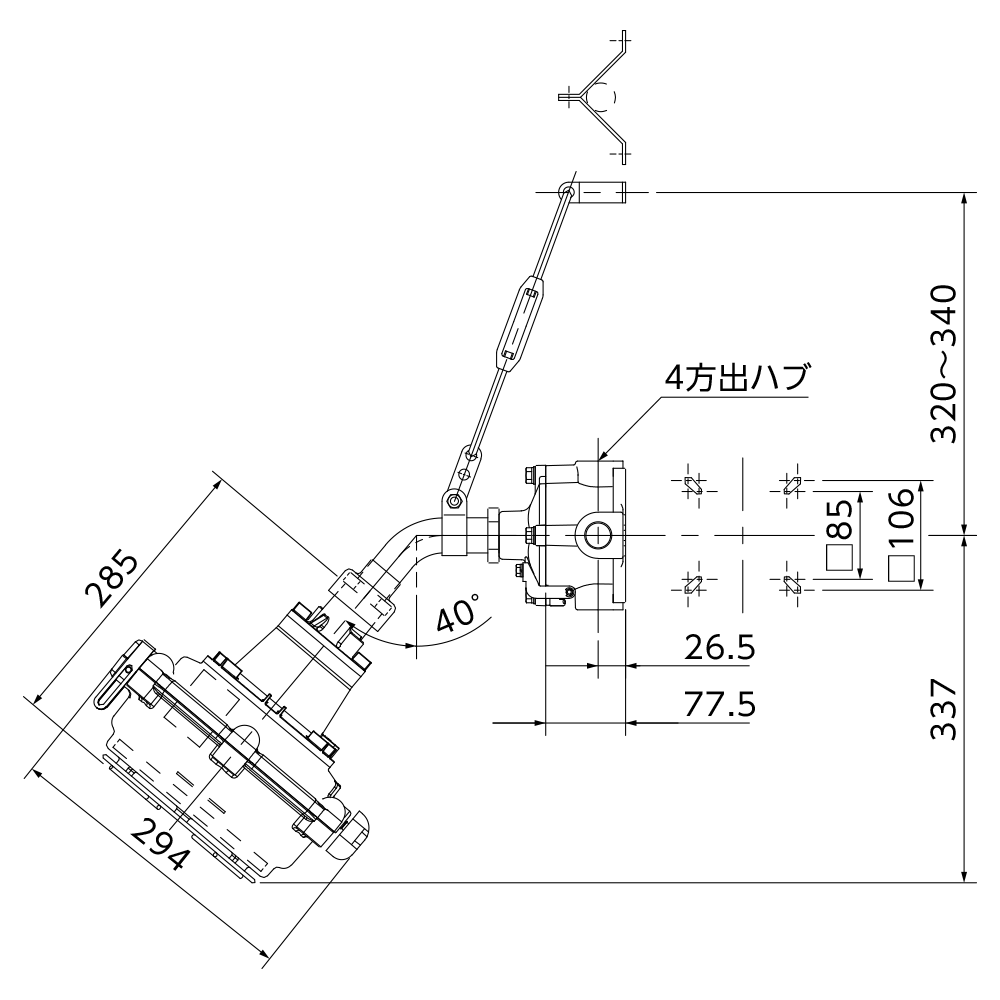

40°ブラケット形
配置間隔表
直付形・パイプ吊形
保守率：0.86 光束換算係数：1 光源光束(30分後)：1770ℓm 最大器具取付高さ：16.7m
| 器具取付高さ(m) | 2.1 | 2.4 | 2.6 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 5.1 | 5.5 | 5.7 | 6.0 | 7.0 | 6.9 | 7.6 | 7.9 | 8.2 | 7.7 | 7.9 | 8.1 | 8.0 |
| 直線配置 | A2 | 11.3 | 12.4 | 13.2 | 14.4 | 16.5 | 18.2 | 20.0 | 19.4 | 20.9 | 21.7 | 22.1 | 23.0 | 23.5 |
| 四角配置 | A4 | 8.9 | 9.8 | 10.4 | 11.6 | 14.0 | 15.8 | 16.9 | 18.2 | 19.7 | 20.1 | 19.6 | 20.7 | 21.4 |
※表示価格はすべて税抜き価格です。
