技術資料
LED高天井用照明器具「LEDioc HIGH-BAY Γ」
株式会社アイ・ライティング・システム 商品開発部 第一商品開発課
株式会社アイ・ライティング・システム 技術開発部 光学設計課
株式会社アイ・ライティング・システム 電源開発部 第一開発課
ライティングソリューション事業本部 ソリューション商品企画開発部 企画調達開発課
ライティングソリューション事業本部 ソリューション商品企画開発部 調達推進課
営業技術部 仙台技術課
キーワード
高天井，LEDioc HIGH-BAY Γ，LEDライトエンジン，工場照明，体育館照明，省エネ，高効率，軽量，低価格
1．はじめに
弊社のLED高天井用照明器具は，2012年よりLEDioc HIGH-BAY Λ(ラムダ)を，2015年よりLEDioc HIGH-BAY α(アルファ)を発売し，いずれも丸形タイプで展開してきた。しかしながら，競合メーカーは各社ともに角形タイプを発売しており，公共施設用照明器具型番にも角形タイプのLED高天井用照明器具が設定された。
このような状況で高天井市場のシェアを確保し，さらなる拡販を図るため，角形タイプのLED高天井用照明器具LEDioc HIGH-BAY Γ(ガンマ)の開発を行った。
2．商品概要
本シリーズは，配光の違いにより角形タイプ「一般形」と「シンプルモデル」の2アイテムとした。器具の外観図を図1に，商品ラインアップを表1に示す。
①一般形：中角，広角，拡散タイプ
②シンプルモデル：超広角タイプ
図1 外観図
| 外観図※1 | 配光 | 形式 | 定格光束(ℓm) | 消費電力(W) | 質量(kg) | 入力電圧(V) | |
|---|---|---|---|---|---|---|---|
| 最大※2 | 平均※3 | ||||||
| 水銀ランプ250W・300W メタルハライドランプ250W相当 | |||||||
 |
中角 | EHCL07007M/NSAJZ9 | 10200 | 72.0 | 68.5 | 3.5 | 100～242 |
| 広角 | EHCL07007W/NSAJZ9 | 11000 | |||||
| 水銀ランプ400W メタルハライドランプ300W相当 | |||||||
 |
中角 | EHCL10007M/NSAJZ9 | 15400 | 106 | 101 | 3.5 | 100～242 |
| 広角 | EHCL10007W/NSAJZ9 | 16500 | |||||
| メタルハライドランプ400W相当 | |||||||
 |
中角 | EHCL15007M/NSAJZ9 (公共施設形式：LSR2M-20000LM) |
20400 | 138 | 130 | 6.0 | 100～242 |
| 広角 | EHCL15007W/NSAJZ9 (公共施設形式：LSR2W-20000LM) |
22000 | |||||
| 拡散 | EHCL15008M/NSAJZ9 (公共施設形式：LSR2AM-17000LM) |
20000 | |||||
| 水銀ランプ700W相当 | |||||||
 |
中角 | EHCL21007M/NSAJZ2 | 30800 | 210 | 200 | 6.0 | 200～242 |
| 広角 | EHCL21007W/NSAJZ2 | 33000 | |||||
| 拡散 | EHCL21008M/NSAJZ2 | 30000 | |||||
| メタルハライドランプ1000W相当 | |||||||
 |
中角 | EHCL32007M/NSAJZ2 (公共施設形式：LSR2M-40000LM) |
40800 | 275 | 260 | 10.2 | 200～242 |
| 広角 | EHCL32007W/NSAJZ2 (公共施設形式：LSR2W-40000LM) |
44000 | |||||
| 拡散 | EHCL32008M/NSAJZ2 (公共施設形式：LSR2AM-34000LM) |
40000 | |||||
| 水銀ランプ700W×2相当 | |||||||
 |
中角 | EHCL42007M/NSAJZ2 | 60000 | 418 | 400 | 12.0 | 200～242 |
| 広角 | EHCL42007W/NSAJZ2 | 63500 | |||||
| 拡散 | EHCL42008M/NSAJZ2 | 60000 | |||||
| 外観図※1 | 配光 | 形式 | 定格光束(ℓm) | 消費電力(W) | 質量(kg) | 入力電圧(V) | |
|---|---|---|---|---|---|---|---|
| 最大※2 | 平均※3 | ||||||
| 水銀ランプ250W・300W メタルハライドランプ250W相当 | |||||||
 |
超広角 | EHCL07009W/NSAJZ9 | 11500 | 66.0 | 62.7 | 3.1 | 100～242 |
| 水銀ランプ400W メタルハライドランプ300W相当 | |||||||
 |
超広角 | EHCL10009W/NSAJZ9 | 17000 | 94.0 | 89.2 | 3.1 | 100～242 |
| メタルハライドランプ400W相当 | |||||||
 |
超広角 | EHCL15009W/NSAJZ9 | 22000 | 123 | 117 | 3.8 | 100～242 |
- ※1)左上の数字は外形寸法図番号。
- ※2)消費電力は200V時の値，60000時間経過後の最大値。
- ※3)消費電力は200V時の値，初期照度補正機能による60000時間の平均値。

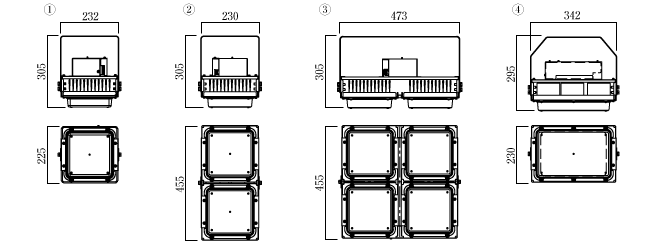

外形寸法図
共通の商品仕様を表2に示す。
| 材質 | 本体 | アルミニウム |
|---|---|---|
| グローブ | ポリカーボネート | |
| 天面カバー | 鋼板 | |
| アーム | 鋼板 | |
| 電源ケース | アルミニウム | |
| 周波数 | 50/60Hz共用 | |
| 仕上色 | メタリックシルバー | |
| 相関色温度 | 5000K相当(昼白色タイプ) | |
| 平均演色評価数 | Ra70 | |
| 定格寿命 | 60000時間 | |
| 使用温度範囲 | -20℃～+40℃※ | |
- ※夏季の一時的な高温環境(50℃)に対応。
3．特長・機能
3.1 高効率，省エネによる経済メリット
本商品では，高効率かつ高出力なLEDモジュールと，高効率な電源ユニットを採用している。放熱との組合せも含め，最大で一般形は160.0ℓm/W，シンプルモデルは180.8ℓm/Wの効率を実現した。HID高天井用照明器具から置き換えた場合，同等以上の明るさで最大76％の消費電力を削減し，大きな経済メリットを発揮する。
3.2 軽量化
本体の材質を，従来のアルミダイカスト製からアルミ板金製に変更した。また，LEDモジュール背面にある放熱部には，薄いアルミ板を折り曲げた“薄板アルミ放熱フィン”を採用することにより，器具本体の軽量化を実現している。
3.3 豊富な明るさ・配光(一般形)
光学と放熱を満足させた角形タイプのLEDライトエンジンを開発した。LEDライトエンジンは，LED4個タイプとLED6個タイプの2種類を用意し，LEDライトエンジンを複数使用することで，6通りの明るさを実現した。
また，配光は広角，中角の2タイプに加えて，一部に拡散タイプも用意した。さらに，光色は5000K相当(昼白色)，4000K相当(白色)，2700K相当(電球色)の3タイプを用意し，一般形については48品種と豊富なラインアップを実現した。
3.4 耐震基準に適合
日本照明工業会規格「照明器具の耐震設計・施工ガイドライン」の耐震設計基準に全品種で対応している(表3)。
| 一般の施設 | 特定の施設 | ||
|---|---|---|---|
| 右記以外 | 特定天井に設置 | ||
| 一般照明器具 (重要照明器具以外) |
耐震クラスB 設計水平震度：1.0 設計鉛直震度：0.5 落下回避 |
耐震クラスA 設計水平震度：1.5 設計鉛直震度：0.75 限定された機能維持 |
耐震クラスS2 設計水平震度：2.2 設計鉛直震度：1.1 限定された機能維持 |
| HIGH-BAY Γ対応 | ○ | ○ | ○ |
- 注)
- 特定の施設
- 「災害応急対策活動に必要な施設」「避難場所として位置づけられた施設」
「人命および物品の安全性確保が特に必要な施設」をいう。 - 特定天井
- 地震の影響で化粧ボードなどが落下しないよう補強工事した施設。耐震補強された地震に配慮した天井をいう。
- 限定された機能維持
- 常用点灯ができること。
4．おわりに
本商品を開発することで，公共施設への角形タイプのLED高天井照明の展開や，今まで初期費用が障害となってLED化を断念していた工場などへの普及が可能となったと考える。
しかし高天井市場では，特殊環境，高温環境への対応や，耐振・耐衝撃，重耐塩などさまざまな市場要求が存在しており，今後も市場動向を確認しながら，品種拡充を図っていきたいと考える。
この記事は弊社発行「IWASAKI技報」第38号掲載記事に基づいて作成しました。
(2018年5月18日入稿)
