LEDioc HIGH-BAY θ(レディオック ハイベイ シータ) オイルミスト対応形

オイルミスト環境下でも使用可能なLED高天井照明器具です。

  • 工場施設

特長

IP65の耐油対応

油に含有される腐食性物質への耐久性を持ったLEDや各種部品を採用し、信頼性を確保。
JIS K 2241に規定された切削油剤にて品質確認済みです。

※適合油剤等、使用環境に条件がありますので、図面または取扱説明書をご確認ください。

適合油剤表(JIS K 2241)

不水溶性 水溶性
N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号

低温域-30℃環境での使用が可能

-30℃~+40℃と使用温度範囲が幅広く、冷凍倉庫の新設工事や倉庫改修などの常温環境でもご使用いただけます。

冷蔵室の級別 保管温度
C3級 +10℃以下-2℃未満のもの
C2級 -2℃以下-10℃未満のもの
C1級 -10℃以下-20℃未満のもの
F1級 -20℃以下-30℃未満のもの
F2級 -30℃以下-40℃未満のもの

※80W・100Wは、-25℃~+40℃

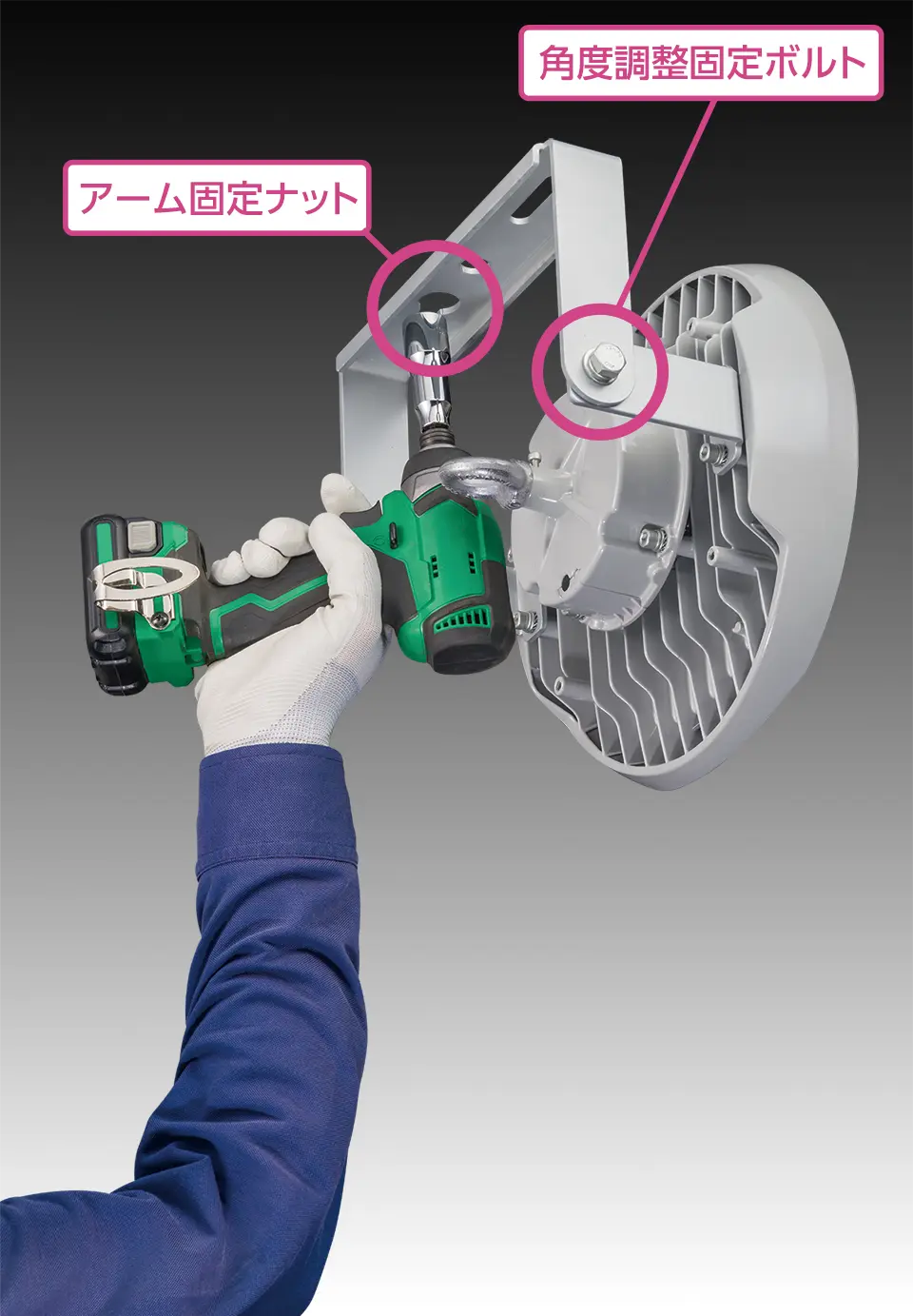

壁面取付可能

壁への取付けが可能で屋内のサイドライティング用として使用できます。

※壁付け時横向きでの設置、投光面を水平面より上向きでの使用は不可。

地震対策

全品種で(一社)日本照明工業会「照明器具の耐震設計・施工ガイドライン」に対応

このガイドラインは、建築物に取り入れられる照明器具を対象とし、地震発生時における照明器具の本体及び、その部品・部材の折損、脱落、破損、落下等による人身災害事故の発生を低減することを目的としています。

※チェーン吊具・直付フック吊具を使用した場合、ガイドラインには対応しません。

  一般の施設 特定の施設
右記以外 特定天井に設置
一般照明器具(重要照明器具以外) 耐震クラスB
設計水平震度:1.0
設計鉛直震度:0.5
落下回避
耐震クラスA
設計水平震度:1.5
設計鉛直震度:0.75
限定された機能維持
耐震クラスS2
設計水平震度:2.2
設計鉛直震度:1.1
限定された機能維持
LEDioc HIGH-BAY θ オイルミスト対応形
特定の施設
「災害応急対策活動に必要な施設」「避難場所として位置づけられた施設」「人命及び物品の安全性確保が特に必要な施設」を言います。
特定天井
地震の影響で化粧ボードなどが落下しないよう補強工事した施設。耐震補強された地震に配慮した天井を言います。
限定された性能維持
常時点灯ができること。

比較例

250W

  • A高天井用セード+メタルハライドランプ1000W (SAW712+MF1000LS/BU) 灯高:15m
    保守率:0.49
  • Bレディオック ハイベイ シータ オイルミスト対応形 250W(広角タイプ)(EHWP25023W/NSAN9) 灯高:15m
    保守率:0.86

平均照度

  • A 1006ℓx
  • B 1090ℓx

明るさアップ

消費電力※1

  • A 42000W(1050W×40)
  • B 9920W(248W×40)

約76%省エネ

年間電気料金※2

  • A 3,150,000円
  • B 744,000円

約240万円お得

光源寿命

  • A 9000時間
  • B 60000時間

約6.6倍

  • ※曲線上の数値は、維持水平面照度を示します(単位:ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

160W

  • A高天井用セード+水銀ランプ700W (SAW712+HF700X) 灯高:12m
    保守率:0.71
  • Bレディオック ハイベイ シータ オイルミスト対応形 160W(広角タイプ)(EHWP16023W/NSAN9) 灯高:12m
    保守率:0.86

平均照度

  • A 810ℓx
  • B 830ℓx

明るさアップ

消費電力※1

  • A 29800W(745W×40)
  • B 6280W(157W×40)

約78%省エネ

年間電気料金※2

  • A 2,235,000円
  • B 471,000円

約176万円お得

光源寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※曲線上の数値は、維持水平面照度を示します(単位:ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

120W

  • A高天井用セード+メタルハライドランプ400W (SAW413+MF400LSH2/BUS) 灯高:9m
    保守率:0.49
  • Bレディオック ハイベイ シータ オイルミスト対応形 120W(広角タイプ)(EHWP12023W/NSAN9) 灯高:9m
    保守率:0.86

平均照度

  • A 523ℓx
  • B 581ℓx

明るさ約1.1倍

消費電力※1

  • A 13280W(415W×32)
  • B 3744W(117W×32)

約71%省エネ

年間電気料金※2

  • A 996,000円
  • B 280,800円

約71万円お得

光源寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※曲線上の数値は、維持水平面照度を示します(単位:ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

100W

  • A高天井用セード+水銀ランプ400W (SAW413+HF400X) 灯高:9m
    保守率:0.71
  • Bレディオック ハイベイ シータ オイルミスト対応形 100W(広角タイプ)(EHWP10023W/NSAN9) 灯高:9m
    保守率:0.76

平均照度

  • A 507ℓx
  • B 598ℓx

明るさ約1.1倍

消費電力※1

  • A 16600W(415W×40)
  • B 4000W(100W×40)

約75%省エネ

年間電気料金※2

  • A 1,245,000円
  • B 300,000円

約95万円お得

光源寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※曲線上の数値は、維持水平面照度を示します(単位:ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出

80W

  • A高天井用セード+水銀ランプ300W (SAW413+HF300X) 灯高:6m
    保守率:0.71
  • Bレディオック ハイベイ シータ オイルミスト対応形 80W(広角タイプ)(EHWP08023W/NSAN9) 灯高:6m
    保守率:0.86

平均照度

  • A 309ℓx
  • B 429ℓx

明るさ約1.3倍

消費電力※1

  • A 9300W(310W×30)
  • B 2472W(82.4W×30)

約73%省エネ

年間電気料金※2

  • A 697,500円
  • B 185,400円

約51万円お得

光源寿命

  • A 12000時間
  • B 60000時間

5倍

  • ※曲線上の数値は、維持水平面照度を示します(単位:ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金は25円/kWh(税抜)[日本照明工業会 ガイドA139]、年間点灯時間は3000時間で算出
