安全増防爆形LED照明器具 レディオック EX ヴォーノ
ラインアップ
Hf32W 1灯用(高出力形)相当
直付形
EYICL1021SA9-16(22,28)
標準タイプ
￥109,100
EYICL1021SA9S-16(22,28) 耐雷サージ15kVタイプ
△￥131,900
EYICL1021SA9F-16(22,28) フロストタイプ
△￥114,800
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
EYICL2021SA9-16(22,28) 標準タイプ
￥109,100
EYICL2021SA9S-16(22,28) 耐雷サージ15kVタイプ
△￥131,900
EYICL2021SA9F-16(22,28) フロストタイプ
△￥114,800
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
30°ブラケット形
EYICL3021SA9-16(22,28) 標準タイプ
￥111,000
EYICL3021SA9S-16(22,28) 耐雷サージ15kVタイプ
△￥133,800
EYICL3021SA9F-16(22,28) フロストタイプ
△￥116,700
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
特殊直付形
EYICL9021SA9-16(22) 標準タイプ
￥129,000
EYICL9021SA9S-16(22) 耐雷サージ15kVタイプ
△￥152,000
EYICL9021SA9F-16(22) フロストタイプ
△￥134,000
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
TM5A M5 BOX
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
スタンド形
EYICL8021SA9-L 標準タイプ
△￥126,000
EYICL8021SA9S-L 耐雷サージ15kVタイプ
△￥149,000
EYICL8021SA9F-L フロストタイプ
△￥132,000
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
| 適合ポール | EXPC10 |
|---|
- ※ポールは別売となります。
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM14A 対辺10.0mm
￥530
TM8A M8 BOX
￥2,550
※特殊工具は付属しておりません。別途、手配ください。
照度分布図
直付形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
パイプ吊形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
30°ブラケット形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
特殊直付形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
スタンド形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
※上記の照度分布図は初期値を示します(単位：ℓx)。
Hf32W 2灯用(高出力形)相当
直付形
EYICL1041SA9-16(22,28)
標準タイプ
￥114,800
EYICL1041SA9S-16(22,28)
耐雷サージ15kVタイプ
△￥137,900
EYICL1041SA9F-16(22,28)
フロストタイプ
△￥120,900
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
EYICL2041SA9-16(22,28)
標準タイプ
￥114,800
EYICL2041SA9S-16(22,28)
耐雷サージ15kVタイプ
△￥137,900
EYICL2041SA9F-16(22,28)
フロストタイプ
△￥120,900
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
30°ブラケット形
EYICL3041SA9-16(22,28)
標準タイプ
￥116,700
EYICL3041SA9S-16(22,28)
耐雷サージ15kVタイプ
△￥139,800
EYICL3041SA9F-16(22,28)
フロストタイプ
△￥122,800
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM4A 対辺2.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
特殊直付形
EYICL9041SA9-16(22)
標準タイプ
￥134,000
EYICL9041SA9S-16(22)
耐雷サージ15kVタイプ
△￥157,000
EYICL9041SA9F-16(22)
フロストタイプ
△￥140,000
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
TM5A M5 BOX
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
スタンド形
EYICL8041SA9-L 標準タイプ
△￥132,000
EYICL8041SA9S-L 耐雷サージ15kVタイプ
△￥155,000
EYICL8041SA9F-L フロストタイプ
△￥138,000
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※△…受注生産品
- ※…グリーン購入法適合品
| 適合ポール | EXPC10 |
|---|
- ※ポールは別売となります。
- ※標準タイプ・耐雷サージ15kVタイプはイエロータイプ(前面ガラス)も特注にて対応いたします。
- ※フロストタイプは耐雷サージ15kVタイプも特注にて対応いたします。
適合特殊工具(別売)
LM14A 対辺10.0mm
￥530
TM8A M8 BOX
￥2,550
※特殊工具は付属しておりません。別途、手配ください。
照度分布図
直付形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
パイプ吊形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
30°ブラケット形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
特殊直付形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
スタンド形
標準タイプ・耐雷サージ15kVタイプ
フロストタイプ
※上記の照度分布図は初期値を示します(単位：ℓx)。
仕様
| Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||||
|---|---|---|---|---|---|
| 標準タイプ・耐雷サージ15kVタイプ | フロストタイプ | 標準タイプ・耐雷サージ15kVタイプ | フロストタイプ | ||
| 定格光束(器具光束)(ℓm) | 3500 | 2940 | 6200 | 5150 | |
| 消費電力(W) | 200V時 | 21.0 | 37.4 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 166.6 | 140.0 | 165.7 | 137.7 |
| LEDモジュール寿命 | 60000時間(光束維持率90％) | ||||
| 光源色 | 昼白色(5000K) | ||||
| 平均演色評価数 | Ra83 | ||||
共通仕様
| 入力電圧 | 100～242V対応 |
|---|---|
| 周波数 | 50/60Hz共用 |
| 本体 | アルミ |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形) |
| 接続箱 | アルミ鋳物(特殊直付形) |
| 連結箱 | アルミ鋳物(スタンド形) |
| 取付金具 | ステンレス板(特殊直付形) |
| 耐雷サージ | 4kV(コモンモード)(標準タイプ・フロストタイプ) 15kV(コモンモード)(耐雷サージ15kVタイプ) |
|---|---|
| 保護等級 | IP65 |
| 使用温度範囲 | -20℃～+50℃ |
| 仕上色 | 灯具：白色(マンセルN9.5) その他：グレイ(マンセルN7) |
質量(kg)
| 標準タイプ・フロストタイプ | 耐雷サージ15kVタイプ | |
|---|---|---|
| 直付形 | 9.4 | 10.5 |
| パイプ吊形 | 10.4 | 11.5 |
| 30°ブラケット形 | 10.7 | 11.8 |
| 特殊直付形 | 8.9 | 11.0 |
| スタンド形 | 8.9 | 10.0 |
寸法図
※取付ピッチは800mmと500mmどちらでも設置できます(特殊直付形・スタンド形を除く)。

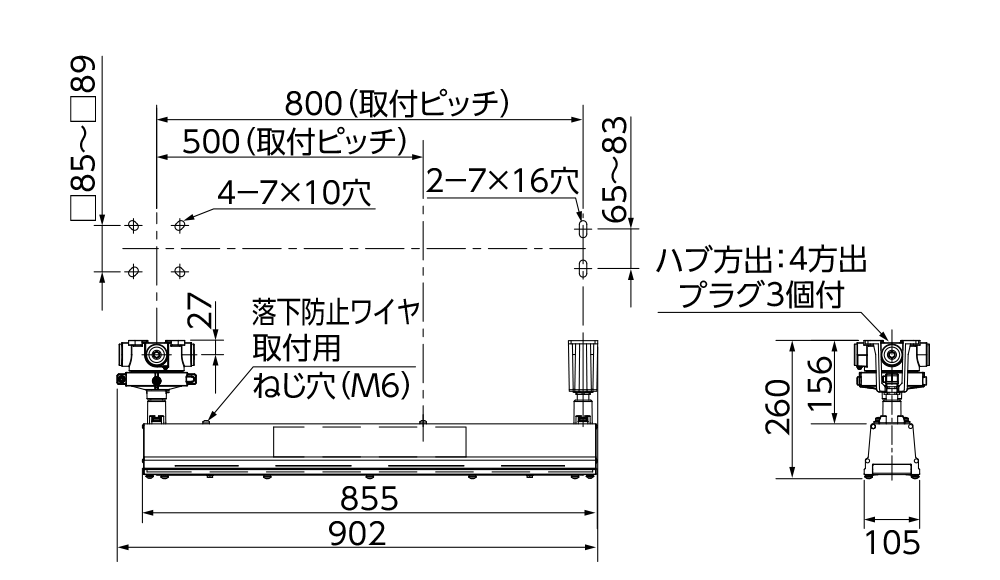

直付形

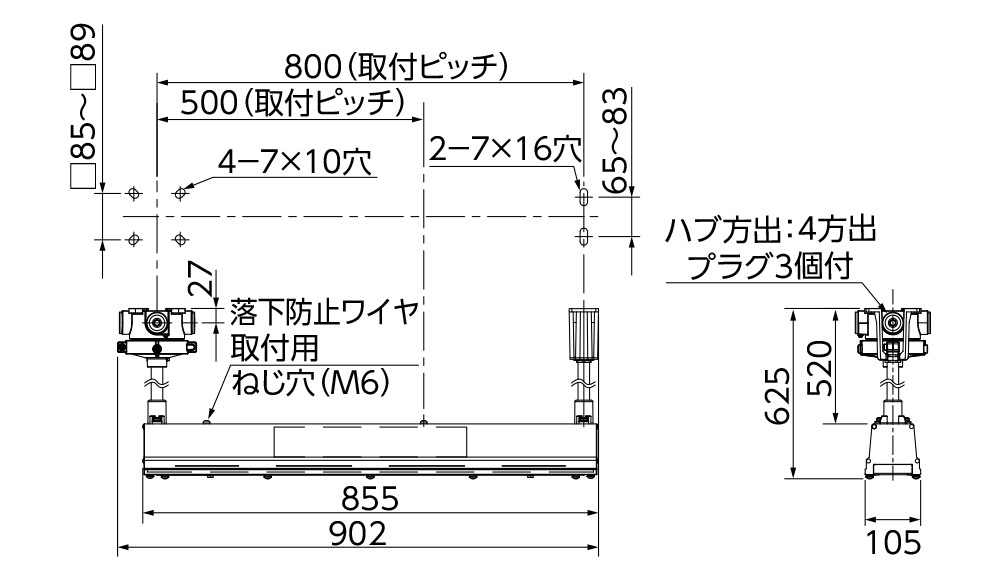

パイプ吊形

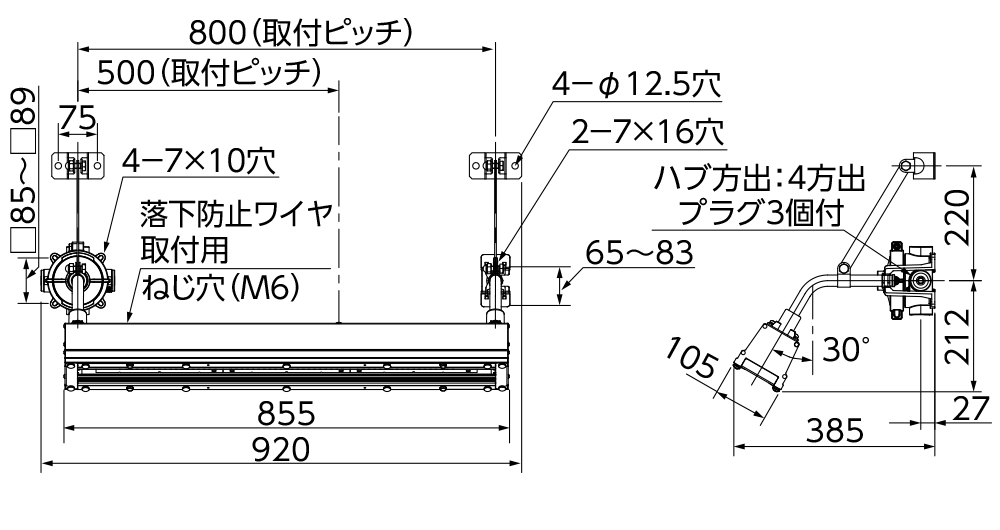

30°ブラケット形

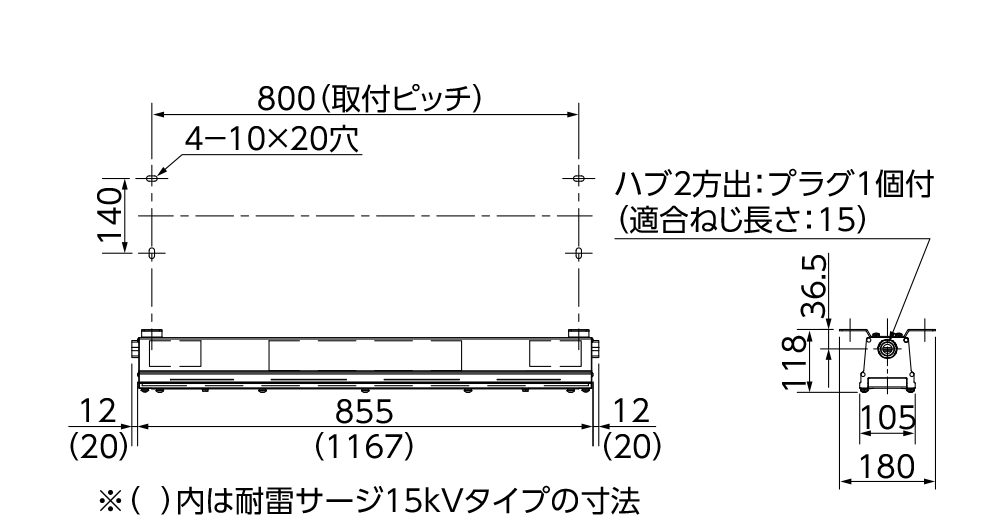

特殊直付形

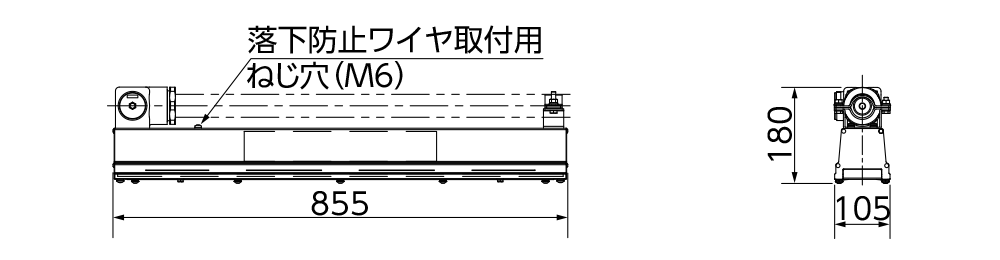

スタンド形

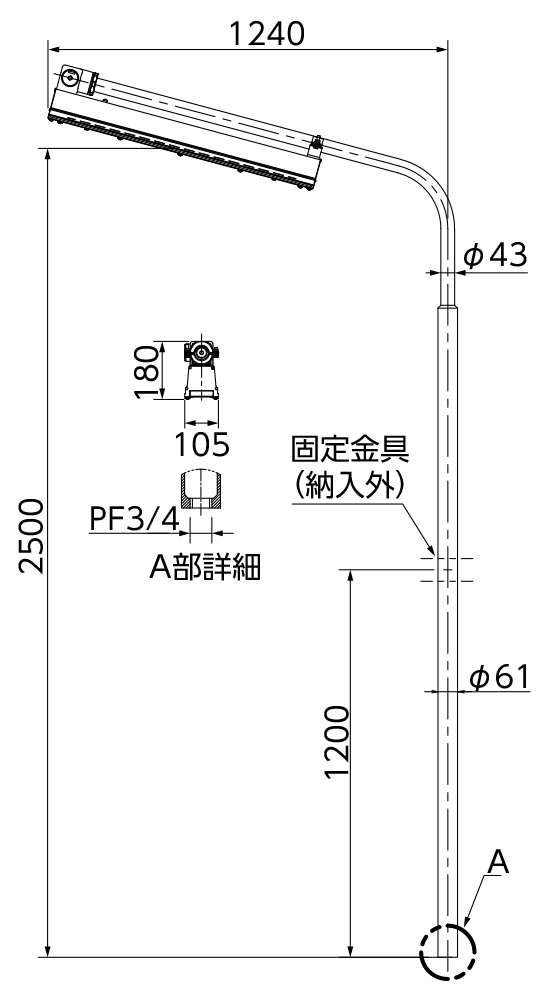

スタンド形適合ポール組合せ参考図
※ポールは別売です。
参考組合せ例
- 本体+吊具
- EYICL8021SA9-L
- ポール
- EXPC10
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
- ソケットレジューサ
- EXSR22-16
- ユニオン付ケーブルグランド
- EX16BRTD
- ジャンクションボックス
- EYG14-16-G
オプション
ガード
￥6,650
落下防止ワイヤ
※表示価格はすべて税抜き価格です。
