LEDioc 密閉形LED照明器具(蛍光灯代替品)
、△
- …グリーン購入法適合品
- △…受注生産品
ラインアップ
Hf32W 1灯用(高出力形)相当

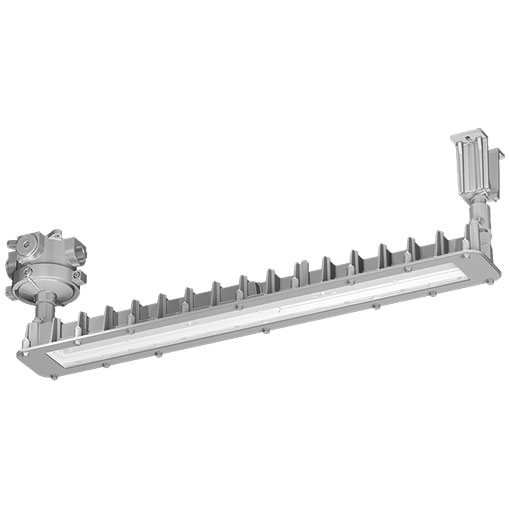

直付形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL1023SA9-16(22,28)
(旧形式：EZCL1021SA9-16(22,28))
△￥98,300
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。

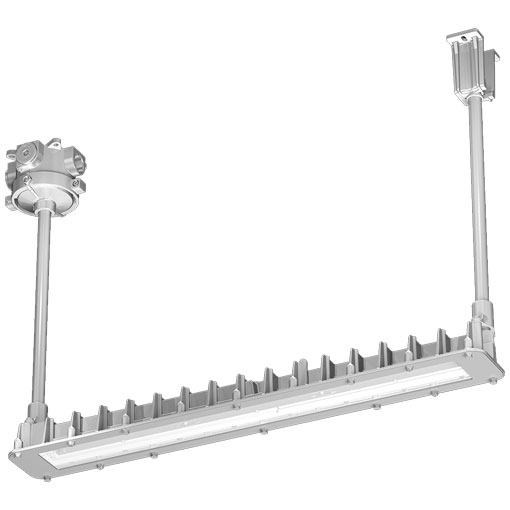

パイプ吊形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL2023SA9-16(22,28)
(旧形式：EZCL2021SA9-16(22,28))
△￥98,300
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。

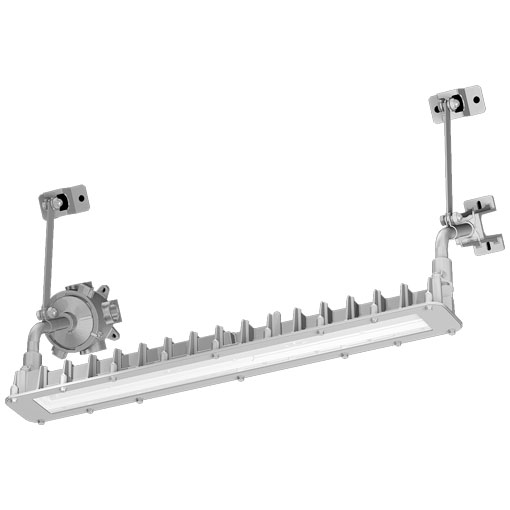

30°ブラケット形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL3023SA9-16(22,28)
(旧形式：EZCL3021SA9-16(22,28))
△￥100,500
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。

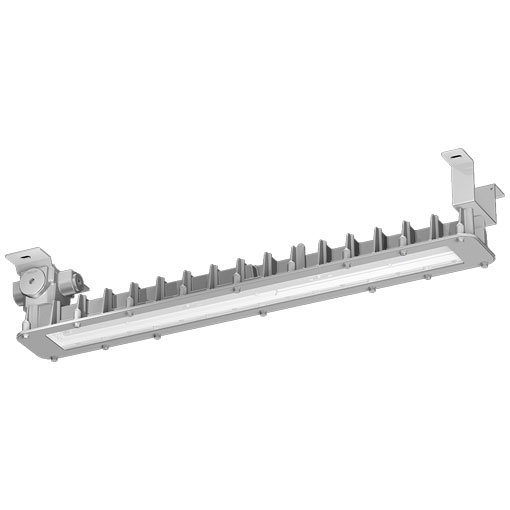

特殊直付形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL9023SA9-16(22)
(旧形式：EZCL9021SA9-16(22))
△￥88,800
適合特殊工具(別売)
LM14A
対辺10.0mm
結線時に蓋の開閉に使用
￥800
※特殊工具は付属しておりません。別途、手配ください。

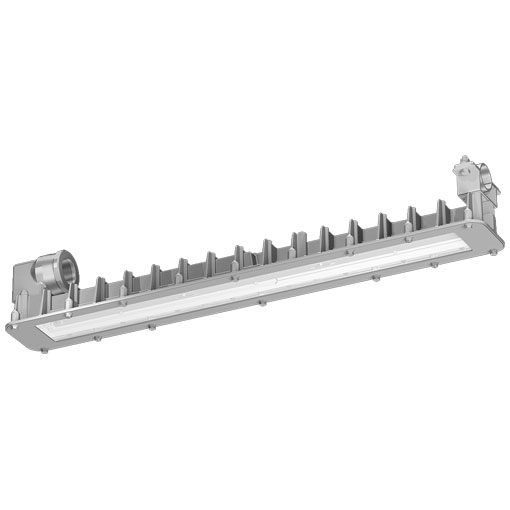

スタンド形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL8023SA9-L
(旧形式：EZCL8022SA9-L)
△￥102,000
- ※特殊工具は必要ありません。
- ※既設のポールを使用する場合は、適合径と合致しているかご確認ください。
Hf32W 2灯用(高出力形)相当
直付形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL1043SA9-16(22,28)
(旧形式：EZCL1041SA9-16(22,28))
￥106,300
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL2043SA9-16(22,28)
(旧形式：EZCL2041SA9-16(22,28))
￥106,300
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。
30°ブラケット形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL3043SA9-16(22,28)
(旧形式：EZCL3041SA9-16(22,28))
￥108,500
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥800
※特殊工具は付属しておりません。別途、手配ください。
特殊直付形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL9043SA9-16(22)
(旧形式：EZCL9041SA9-16(22))
￥96,700
適合特殊工具(別売)
LM14A
対辺10.0mm
結線時に蓋の開閉に使用
￥800
※特殊工具は付属しておりません。別途、手配ください。
スタンド形
- 屋内・屋外用
- 電源ユニット内蔵形
EZCL8043SA9-L
(旧形式：EZCL8041SA9-L)
△￥110,000
- ※特殊工具は必要ありません。
- ※既設のポールを使用する場合は、適合径と合致しているかご確認ください。
仕様
| Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||
|---|---|---|---|
| 器具光束(ℓm) | 3400 | 5770 | |
| 消費電力(W) | 200V時 | 20.9 | 36.0 |
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 162.6 | 160.2 |
| 光束維持時間 | 60000時間(光束維持率90％) | ||
| 光源色 | 昼白色(5000K) | ||
| 平均演色評価数 | Ra83 | ||
共通仕様
| 定格入力電圧 | 100～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形) |
| 取付金具 | ステンレス鋼板(特殊直付形) |
| 耐雷サージ | 4kV(コモンモード) |
| 保護等級 | IP65 |
|---|---|
| 使用温度範囲 | -20℃～+40℃ |
| 仕上色 | グレイ(マンセルN7) |
| 質量 | 7.8kg(直付形) 8.8kg(パイプ吊形) 9.1kg(30°ブラケット形) 7.1kg(特殊直付形) 7.1kg(スタンド形) |
寸法図
※取付ピッチは800mmと500mmどちらでも設置できます(特殊直付形・スタンド形を除く)。
直付形

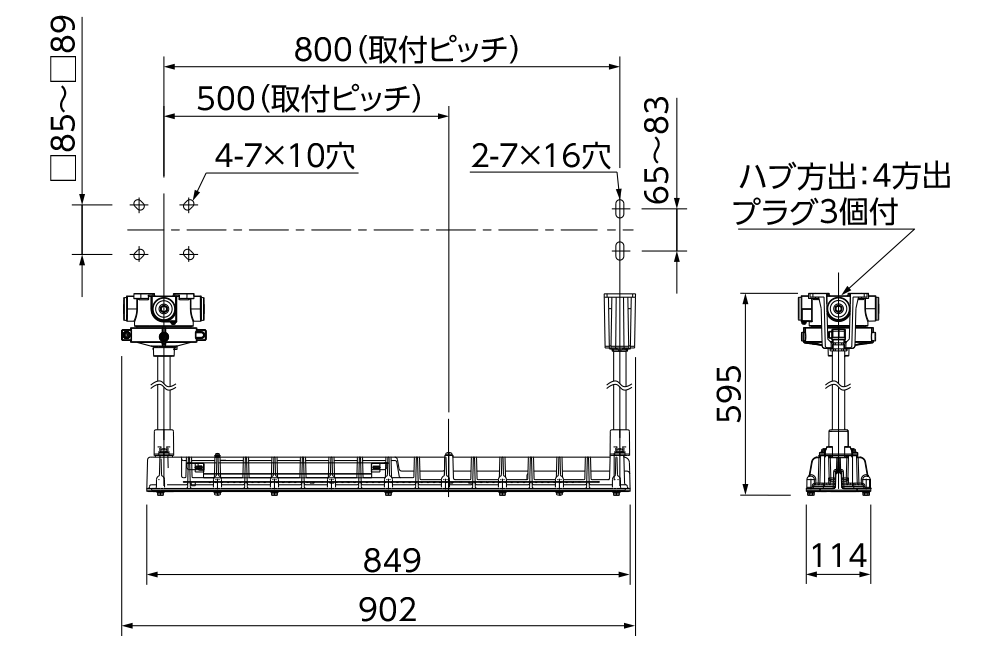

パイプ吊形

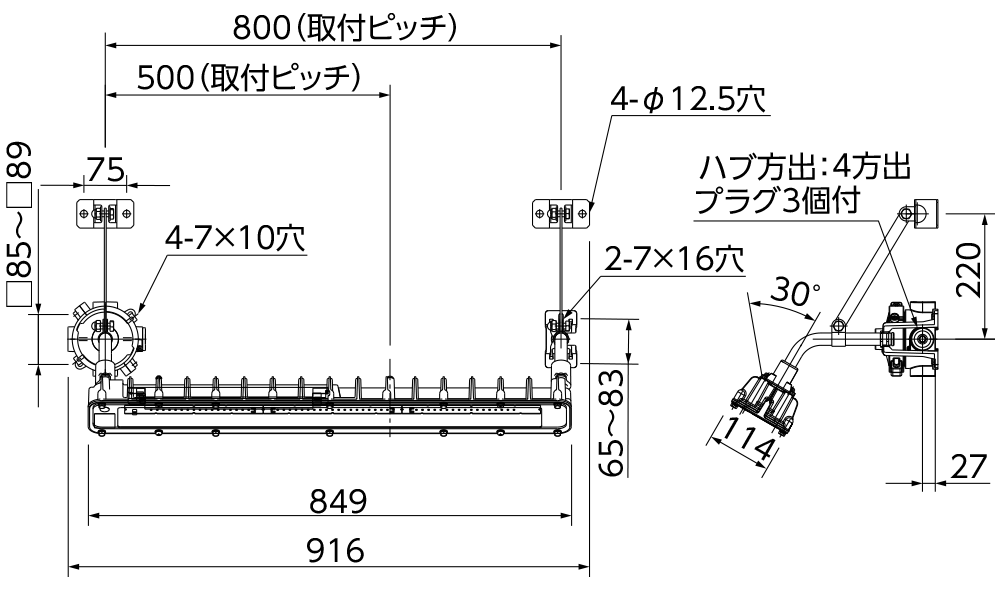

30°ブラケット形
特殊直付形

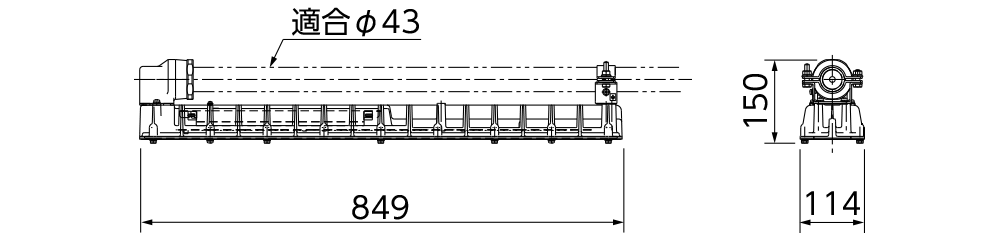

スタンド形

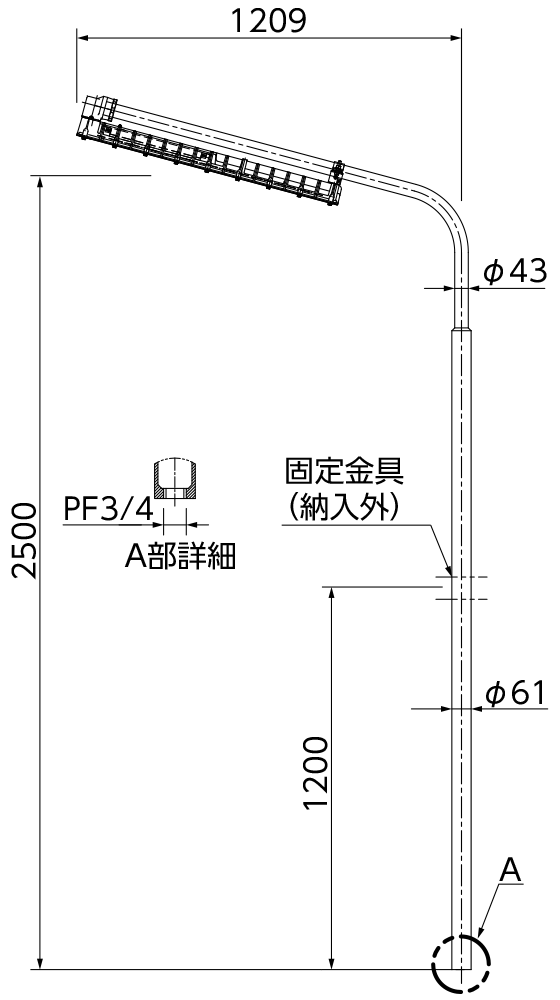

スタンド形適合ポール組合せ参考図
ポール：EXPC10
※ポールは別売です。
参考組合せ例
- 本体
- EZCL8043SA9-L
- ポール
- EXPC10
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
- ジャンクションボックス
- EYG14-22-G
オプション
ガード
￥7,650
- ※周囲温度−20℃〜+40℃の範囲でご使用ください。
- ※屋外で使用する場合、端子箱と配管のねじかん合部をシール剤で防水処理してください。
- ※雷サージが電源線や通信線、接地線を通して器具に加わると過電流により器具が破壊されるおそれがあります。使用環境によっては、避雷器の設置などのサージ対策を行ってください。
※表示価格は全て税抜き価格です。
