ナトリウムランプ用トンネル照明のLED化、既存設備利用で工事負担を軽減
「LEDioc TUNNEL KAENシリーズ」をリニューアル
2023年12月5日

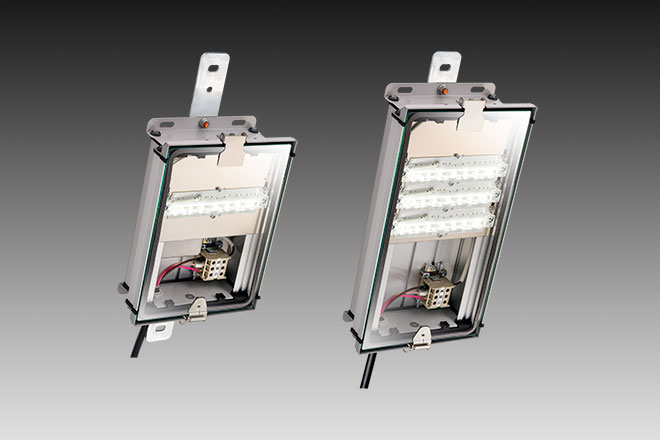

岩崎電気株式会社は、ナトリウムランプ用トンネル照明からLEDへの更新工事の負担を最小限に抑える、軽量・コンパクトなLEDトンネル照明器具「LEDioc TUNNEL(レディオック トンネル) KAENシリーズ」をリニューアル。
11月30日より受注開始しました。
「レディオック トンネル KAENシリーズ」は、2030年度までにLED照明のストック(既存設備)での導入割合を100％とする政府目標に向けて、メンテナンスランプの入手が困難(当社低圧ナトリウムランプ2019年販売終了)になっている低圧ナトリウムランプ用トンネル照明を早期にLED化することができる商品です。
一般的なLED化では、新しい器具に合わせた照明設備設計や、広スパン化による配置位置の変更、取付金具や配線ケーブルなどの更新、アンカー工事など工期や費用などの多くの負担が必要でした。
KAENシリーズは、ナトリウムランプ用トンネル照明と同等の配光性能※1で、1対1交換に対応します。
設置スパンを変えないことで既存設備の有効利用※2を可能にし、更新工事の負担を最小限に抑え、早く・安くトンネル照明をLED化でき、全面更新にも部分更新にも対応します。
この度のリニューアルでは、上下2点留めの新設計により、アジャスト金具不要で器具交換可能、省コスト・省施工、短期間でトンネル照明のLED化が図れます。
LED化により約73％の節電※3に貢献し、LEDモジュール寿命は低圧ナトリウムランプの定格寿命の10倍です。
入口照明も含めた更新に対応するラインアップで、ナトリウム近似色(2100K)仕様も特注製作可能です。
岩崎電気は、安心して利用できるトンネル照明の提案、環境負荷の少ないLED照明器具による低炭素化と合わせて、安全・安心なインフラ整備、まちづくりへ貢献していきます。
- ※1 配光は「道路・トンネル照明器材仕様書・同解説」のB配光です。
- ※2 既設の取付金具、ケーブルなどの再利用については劣化状況の確認が必要です。
- ※3 低圧ナトリウムランプ用トンネル照明器具(NX35)とKAEN0263/N2Hとの比較。
主な特長
ナトリウムランプ用照明器具と1対1で交換できます
配光性能が同等なので、取付スパンも同様。
必要に応じて部分的な更新でも既設トンネルと変わらぬ明るさを提供します。
従来の低圧ナトリウムランプ35W～180W相当に加えて、高圧ナトリウムランプ220W～360W相当の機種を新たに拡充し、入口照明も含めた更新に対応します。
設備の有効利用※2で、更新の負担を最小限に抑えます

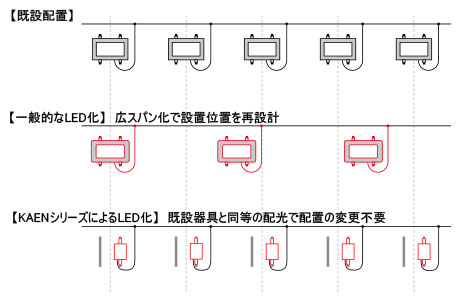

既存の取付位置変更の工事が不要。

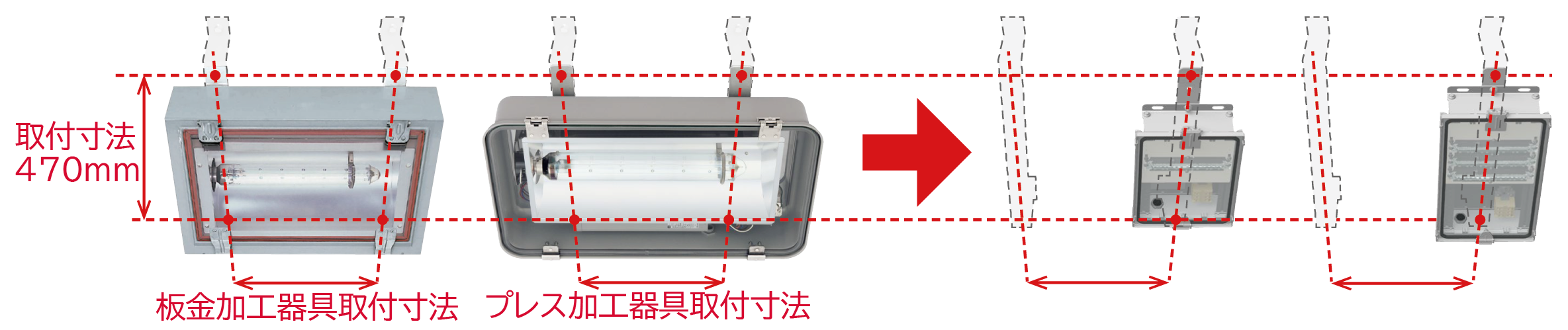

2点留めの軽量・コンパクト設計を実現、上下の取付寸法を既存器具と同寸法にしアジャスト金具不要で取り付けできます。

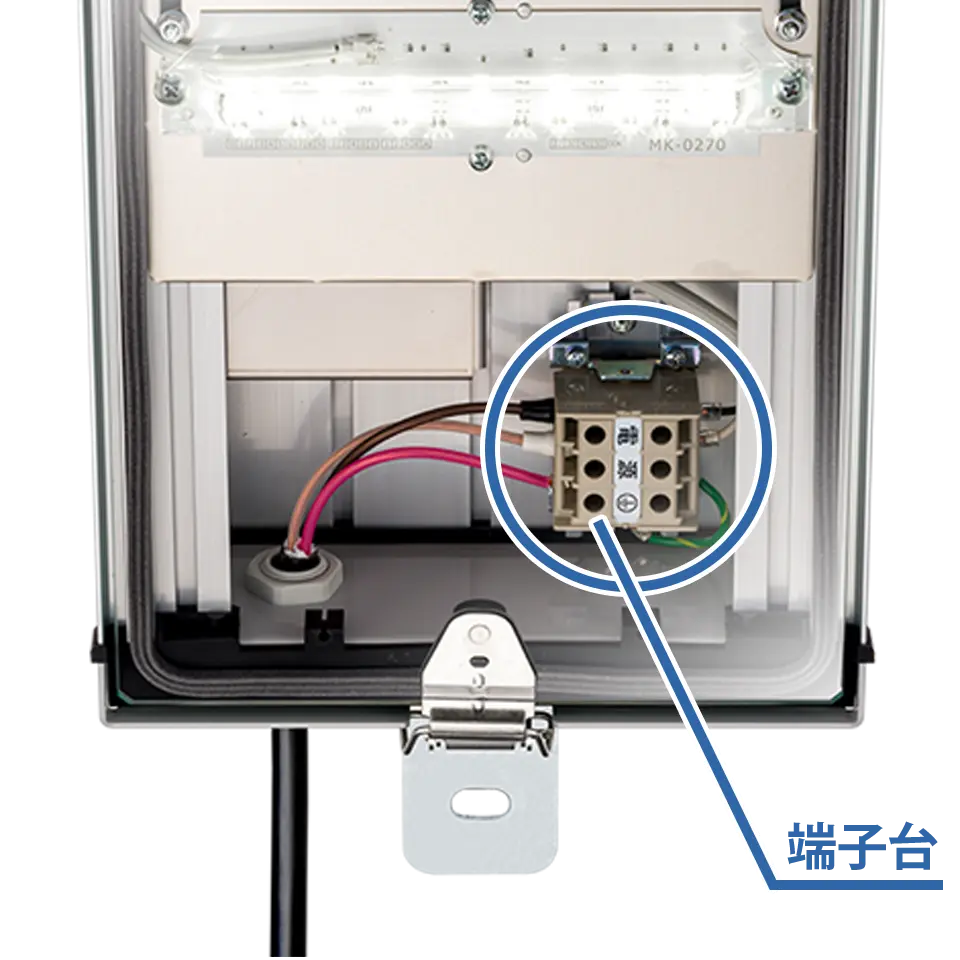

照明器具内に端子台を設け、既設ケーブルの有効利用を可能にしました。

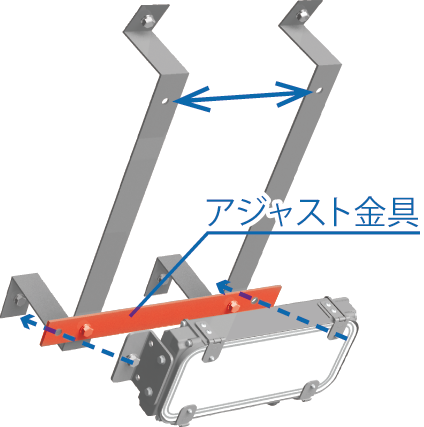

旧シリーズでは置き換える器具によっては必要だったアジャスト金具が、本シリーズでは一切不要となりました
消費電力を約73％削減※3して節電に貢献します
1対1交換可能で、低圧ナトリウムランプ用トンネル照明器具と比較して、消費電力を約73％削減し、大幅な節電に貢献します。
- A低圧ナトリウムランプ用トンネル照明器具
(NX35) - BLEDトンネル照明器具
KAEN0263/N2H(NX35相当)
消費電力
- A57W
- B15.4W
約73％省エネ
光源寿命
- A9000時間
- B90000時間
約10倍長寿命
主な仕様[200V～240V]
※415V/460Vもラインアップ 別途お問合せください
| 仕様 | 種類 | 形式 | 定格光束(器具光束) | 電気特性 | 質量 | 希望小売価格 | 外形寸法 | |
|---|---|---|---|---|---|---|---|---|
| 消費電力(平均) | 皮相電力(最大) | |||||||
| 一般形 | 低圧ナトリウムランプ35W相当 | KAEN0263/N2H | 2600ℓm | 15.4W | 17.9VA | 4.5kg | オープン価格 | ① |
| 低圧ナトリウムランプ55W相当 | KAEN0423/N2H | 4200ℓm | 23.7W | 27.4VA | 4.5kg | |||
| 低圧ナトリウムランプ90W相当 高圧ナトリウムランプ110W相当 |
KAEN0693/N2H | 6900ℓm | 38.0W | 43VA | 4.6kg | |||
| 低圧ナトリウムランプ135W相当 高圧ナトリウムランプ180W相当 |
KAEN1193/N2H | 11900ℓm | 65.4W | 76.3VA | 5.4kg | ② | ||
| 高圧ナトリウムランプ220W相当 | KAEN1463/N2H | 14600ℓm | 74.9W | 86.5VA | 5.5kg | |||
| 低圧ナトリウムランプ180W相当 高圧ナトリウムランプ270W相当 |
KAEN1843/N2H | 18400ℓm | 95.5W | 109VA | 5.5kg | |||
| 高圧ナトリウムランプ360W相当 | KAEN2613/N2H | 26100ℓm | 138W | 156VA | 5.7kg | |||
| 電池内蔵形 | 低圧ナトリウムランプ35W相当 | KAENP0263/N2H | 2600ℓm | 18.0W | 20.8VA | 6.0kg | ||
- ※消費電力は定格入力電圧200V、初期光束補正機能による90000時間の平均値です。
- ※皮相電力は定格入力電圧200Vにおける90000時間経過後の最大値です。
- ※低圧ナトリウムランプ55W相当の電池内蔵形は特注にて製作可能です。
共通仕様
- 屋外専用
- 電源ユニット内蔵形
- 定格入力電圧
- 200V～240V対応
- 周波数
- 50/60Hz共用
- 本体
- アルミ
- 仕上色
- クリア(本体)、グレイ マンセルN7(端板)
- 前面ガラス
- 強化ガラス(透明)
- 取付脚
- 鋼板(溶融亜鉛めっき)
- 光源色
- 昼白色(5000K)
- 耐雷サージ
- 15kV(コモンモード)
- 保護等級
- IP55
- 使用温度範囲
- -20℃～+40℃
- LEDモジュール寿命
- 90000時間
- 初期光束補正率
- 0.8

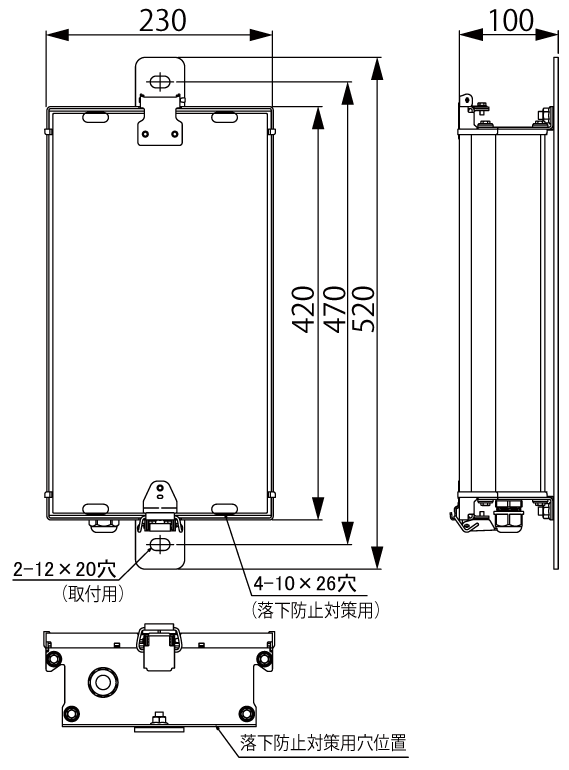

外形寸法①
外形寸法②
※単位：mm
※落下防止ワイヤ取付穴付(ワイヤは別途手配)
NETIS登録番号：QS-230004-A
LEDトンネル照明器具「レディオック トンネル」は、国土交通省が新技術活用を積極的に進めている、新技術情報提供システム(NETIS)に登録しています。
公共工事におけるさまざまな施設に対応が可能です。
詳細情報
- ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。
- ※商品改良のため、仕様・外観を予告無しに変更することがあります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
- ※特性値は全て周囲温度25℃時の値です。周囲温度により特性値は変わります。
