光環境類型 E1に準拠のスポーツ施設用投光器で光漏れを大きく軽減

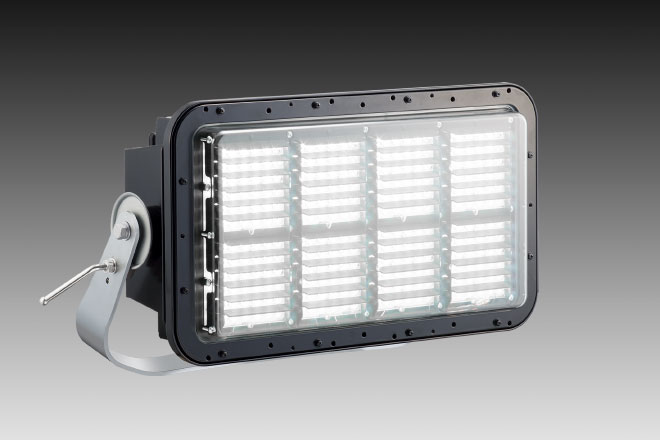

「LEDioc FLOOD AVANT(レディオックフラッドアヴァン) 光害対策形」を発売

2023年1月16日

岩崎電気株式会社は、高効率形LED投光器「LEDioc FLOOD AVANT(レディオックフラッドアヴァン)」に、環境省が策定する光害対策ガイドライン^※1光環境類型 E1に準拠した「光害対策形」を新規開発。
1月13日より受注開始しました。

「レディオックフラッドアヴァン光害対策形」は、独自開発の反射板とレンズにより、上方向への漏れ光を制御して照射面方向へ有効に利用します。
「レディオックフラッドアヴァン標準形」と漏れ光対策ルーバ(オプション)の組合せと比べても、さらに漏れ光を抑えた配光を実現し、施設近隣の居住地域や農地などへの漏れ光を大幅に抑制することで良好な照明環境を実現します。
フィールド外への漏れ光の抑制とともに、施設利用者(プレイヤー)のグレアも抑制しています。

ラインアップはメタルハライドランプ1500W相当の明るさの600クラスとメタルハライドランプ1000W相当の400クラスの2種類。
配光は狭角、中角、広角の3種類の計6種類。
用途に合わせ選択可能です。
その他、電源ユニットの内蔵化、ハイビジョン撮影に対応可能な高い演色性(Ra80)、重耐塩仕様やDALI制御の標準対応など充実の機能です。

スポーツ施設・学校グラウンドはもちろん、駐車場ほかのエリア照明など、さまざまなシーンで活用できるLED投光器です。

※1 環境省「光害対策ガイドライン」令和3年3月改訂版

従来の投光器による漏れ光のイメージ

スポーツによる地域活性化と健康増進

人や動植物、夜空の明るさ、周辺環境への配慮

光害対策による漏れ光のイメージ

スポーツを楽しむ人、暮らす人、生息する生物……
それぞれが共存できるスポーツ施設を実現します。

特長

光環境類型 E1に準拠、周囲への光漏れを抑制

器具内蔵レンズ＋反射板により、上方向への漏れ光を抑制した配光設計。
全配光タイプで、環境省策定の光害対策ガイドラインの「光環境類型 E1」の基準を達成。
施設周辺への漏れ光の影響を抑えます。

狭角タイプ

中角タイプ

広角タイプ

光害対策ガイドラインでは、指定された方向への最大光度を2500cd以下、最大鉛直面照度を2ℓxとしており、基準軸(器具中心)より上方15°の実光度を2500cd以下に設定しています。

高効率と配光制御でさらに節電に貢献

高演色性の「光害対策形」で110ℓm/Wを超える高効率を達成。
同等の明るさの一般形LED投光器^※2と比較して約22％の消費電力を削減^※3。
さらに高効率な「高効率タイプ」(Ra70)も特注にて製作します。

※2 弊社従来品レディオックフラッドデュエル 800Wタイプ
※3 試算条件：サッカーコート被照明面積9,600m²(120m×80m)、照度200ℓx、均斉度≧0.5、グレア最大値≦50、器具台数44灯(照明柱4基最下段33m)、水平面計算高さ0m、従来品保守率0.83、当該品保守率0.88

DALI制御方式に標準対応

DALI制御を標準搭載。
1台ずつ個別制御ができ、用途に合わせた細かな照明制御が可能。
また、無線制御システムWi-CONNECTY(ワイコネクティ)との組み合わせにより、制御信号の無線化も可能です。
DALI制御の他、DMX制御やPWM制御も特注にて対応可能です。

重耐塩仕様に標準対応

海岸線から300m以内の施設にも使用可能な重耐塩仕様のLED投光器です。(常時海水飛沫がかかる場所、海水中に没する場所は除く)

初期照度補正機能付

寿命末期まで一定の明るさを維持する初期照度機能を標準搭載。
設計照度を上回る設置初期の明るさを抑え、無駄な電力を削減し、更なる省エネルギー化に貢献します。

電源ユニット内蔵形で省施工

電源ユニットを内蔵しているので、従来の別置電源ユニットのスペース確保や別途設置作業、本体と電源ユニットとの結線作業が省略できます。

主な仕様

	600クラス(メタルハライドランプ1500W相当)
配光タイプ	狭角タイプ	中角タイプ	広角タイプ
形式	E41162N/NSAJ2	E41162M/NSAJ2	E41162W/NSAJ2
光束	71200ℓm	70300ℓm	68100ℓm
消費電力(200V時)	611W(最大)、580W(平均)
固有エネルギー消費効率	116.5ℓm/W	115.0ℓm/W	111.4ℓm/W
	400クラス(メタルハライドランプ1000W相当)
配光タイプ	狭角タイプ	中角タイプ	広角タイプ
形式	E41112N/NSAJ2	E41112M/NSAJ2	E41112W/NSAJ2
光束	52300ℓm	51400ℓm	50000ℓm
消費電力(200V時)	426W(最大)、404W(平均)
固有エネルギー消費効率	122.7ℓm/W	120.6ℓm/W	117.3ℓm/W
	600クラス・400クラス共通
光環境類型	E1
LEDモジュール寿命	40000時間(光束維持率90％)
平均演色評価数	Ra80
電源	電源ユニット内蔵形
制御方式	DALI
希望小売価格	△オーダー

※消費電力の(最大)は40000時間経過後の最大値。(平均)は初期照度補正機能による40000時間平均値。
△…受注生産品。オーダー品の価格については、最寄りの弊社営業所にお問合せください。

共通仕様

使用場所: 屋外専用
本体: アルミ(ポリエステル塗装)
仕上色: ブラック(重耐塩仕様)
前面カバー: ポリカーボネート
アーム: 鋼板(溶融亜鉛めっき)
入力電圧: 200V～242V対応
周波数: 50/60Hz共用

光源色: 昼白色(5000K)
耐雷サージ: 15kV(コモンモード)
保護等級: IP65
使用温度範囲: -20℃～+35℃
質量: 25kg

初期照度補正機能付
落下防止ワイヤ付属

寸法図

単位：mm

競技区分Ⅱ サッカーコートでの比較例^※3

レディオックフラッドアヴァン光害対策形 600クラス

消費電力(合計)：25.6kW

水平面照度分布図

鉛直面照度分布図

フィールド内の照度は同等で競技面外の漏れ光を削減

一般形LED投光器^※2

消費電力(合計)：32.8kW
