大型サイン広告用LED投光器をコンパクトにリニューアル
「LEDioc FLOOD URBANVIEW(レディオック フラッド アーバンビュー)」を発売

2021年10月28日

レディオック フラッド アーバンビュー
レディオック フラッド アーバンビュー

岩崎電気株式会社は、サイン広告用LED投光器「LEDioc FLOOD URBANVIEW (レディオック フラッド アーバンビュー)」6形式を11月17日より発売します。

「レディオック フラッド アーバンビュー」のリニューアルでは、サイン広告専用の独自設計により、配光のむらを最小限に抑えながら小形・軽量化することで、昼景での影や見上げた時の器具のシルエットも小さくなり、効果的にサインボードを照明します。

配光の改善だけでなく、より演色性の高いRa80タイプと、さらに色鮮やかに照明する美vidタイプ(高演色:Ra95)もラインアップしました。

縦3~4m(横長配光タイプ)から5~6m(縦長配光タイプ)目安の大型看板の照明におすすめします。

同等の明るさの従来HID投光器※1と比較して、受圧面積で約61%の小形化、質量比で約34%軽量化、消費電力は約60%削減しました。

同等クラスの従来LED投光器※2では非対応だった100Vに対応し、約25%小形化と約50%軽量化、約25%の消費電力の軽減を実現します。

電源ユニットを灯具背面に内蔵しており、電源ユニットの設置場所を検討する必要がなく、灯具 - 電源ユニット間の配線済みのため施工時の省力化に大きく貢献します。

耐塩仕様を標準化し、飛来塩分などの配慮が必要な環境でも安心して使用できます。

  • ※1 当社、HID投光器アーバンビューエポ(HCF455)とメタルハライドランプ+安定器(MT400LSH/BH+H4CC2A352)を組み合わせた場合の値。
  • ※2 当社、従来形LED投光器(ECF22201/NSAN2)との比較。

特長

大型サイン広告専用の設計

広告デザインを効果的に照らすため、独自設計により配光のむらを最小限に抑え、節電効果の高い高効率タイプ、演色性を向上したRa80タイプ、色鮮やかな印象に見え方を改善した高演色形(Ra95)の美vidタイプをラインアップしました。

小形・軽量化

同等の明るさの従来HID投光器※1と比較して、受圧面積で約61%の小形化、質量比で約34%軽量化。
従来のLED投光器※2と比較し、受圧面積は約25%小形化。約50%の軽量化を実現しました。

消費電力の削減

同等の明るさの従来HIDサイン投光器※1消費電力の415Wから166.1Wへ約60%の削減。リニューアル前の従来LED投光器※2との比較で約25%削減しています。

耐塩仕様

塩害地域にも対応する「耐塩仕様」を標準化。飛来塩分などによる腐食の進行を抑えるポリエステル塗装や器具材質を標準仕様とし、塩害地域外でも長期間屋外設置されることの多いサイン用投光器をより安心して使用できるよう配慮しています。

電源一体形で省施工

電源ユニット一体形なので、従来の別置電源ユニットのスペース確保や別途設置作業、本体と電源ユニットとの結線作業が省略できます。

落下防止ワイヤ付属

万一の落下を防ぐ、専用の落下防止ワイヤ(L=500mm)を付属。

主な仕様



美vid Ra80
縦長配光タイプ ECF17101/SAN8 ECF17103/SAN8 ECF17102/SAN8
横長配光タイプ ECF17201/SAN8 ECF17203/SAN8 ECF17202/SAN8
定格光束(器具光束) 23000ℓm 15500ℓm 20500ℓm
消費電力(200V時) 166.1W 166.1W 166.1W
固有エネルギー消費効率(200V時) 138.4ℓm/W 93.3ℓm/W 123.4ℓm/W
光源色 5000K
(昼白色タイプ)
4000K
(白色タイプ)
5000K
(昼白色タイプ)
平均演色評価数 Ra70 Ra95 Ra80
希望小売価格(税抜) ¥189,000 ¥189,000 △¥189,000

※△・・・受注生産品

共通仕様

入力電圧 100/200~242V対応
周波数 50/60Hz共用
CISPRJ15(※)
本体 アルミダイカスト(ポリエステル塗装)
仕上色 ホワイト
前面部 強化ガラス(型押ガラス)
前面枠 ポリカーボネート
反射鏡 アルミダイカスト(鏡面仕上)
アーム ステンレス(ポリエステル塗装)
電源ケース アルミダイカスト(ポリエステル塗装)
口出線 キャブタイヤケーブル(器具外3000mm)
LEDモジュール寿命 60000時間(光速維持率80%)
耐雷サージ 15kV(コモンモード)
保護等級 IP65
使用温度範囲 -20~+35℃
質量 5.7kg

※「CISPRJ15」とは、照明器具が発するノイズの許容値及び測定方法を規定する国際規格「CISPR15」を基に作成された日本における新たな規格です。
レディオック フラッド アーバンビューはこの新規格に対応しています。

寸法図

※単位:mm

オプション

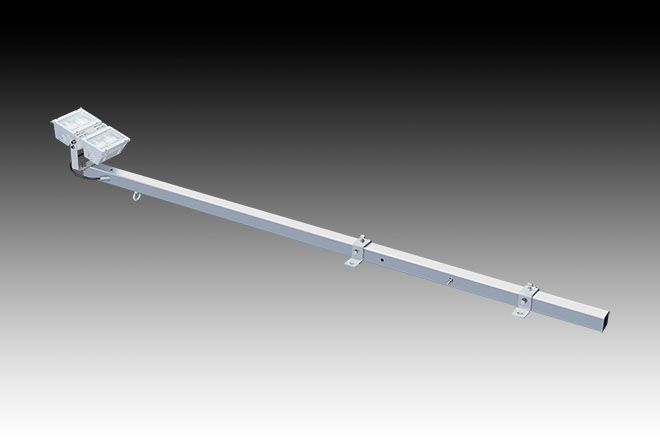

専用アーム

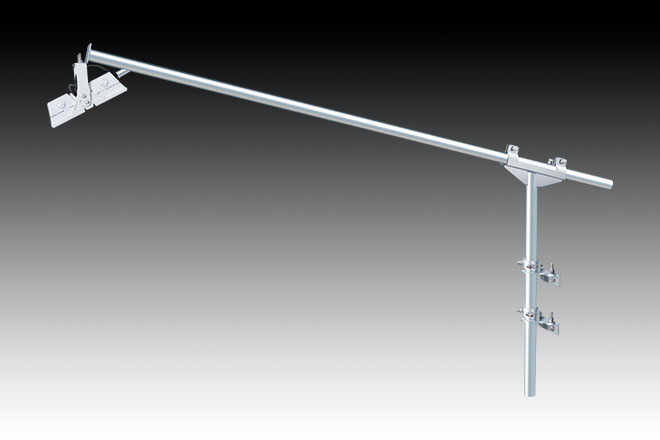

ラウンドアームセット(アーム+支柱)

  • ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
