工場などのオイルミスト環境と高温70℃環境に対応するLED高天井用照明器具
「LEDioc HIGH-BAY θ+(レディオック ハイベイ シータ プラス) 高温・オイルミスト対応形」発売

2020年2月12日

LEDioc HIGH-BAY θ+ 高温・オイルミスト対応形(150W)
LEDioc HIGH-BAY θ+ 高温・オイルミスト対応形(150W)

岩崎電気株式会社は、LED高天井用照明器具「LEDioc HIGH-BAY θ+(レディオック ハイベイ シータ プラス)」シリーズに、更なる付加価値をもった高温・オイルミスト対応形をラインアップしました。

製鉄所や金属加工工場などの高温70℃の使用温度環境にも対応し、オイルミスト(切削油を使用する各種工程で油に含有される腐食性物質)への耐久性※1を持ったLED高天井用照明器具です。

一般的にLEDや樹脂部品は、高温環境での影響を受けやすく放熱構造などに工夫が必要なことや、切削油などに由来するオイルミストが漂う環境において、オイルミストに含まれる物質により変質してしまうことがあり、従来照明からLED照明へ切り換える際の課題となっていました。

「LEDioc HIGH-BAY θ+ 高温・オイルミスト対応形」は、すでに発売済の同シリーズ高温対応形の器具の特性を生かしながら、JIS K 2241に規定された切削油剤のオイルミスト環境に耐えるLEDや各種部品を採用しました。

-35℃~+70℃と幅広い使用温度範囲対応なので、製鉄所や金属加工などの高温作業施設にもLED照明器具をおすすめできます。常時70℃の環境でも60000時間の長寿命を実現※2し、万一、使用温度範囲を超えた場合でも、電源ユニットに搭載された保護機能により故障を防止※3します。

壁面・傾斜天井にも、補強金具と組み合わせて取り付け可能。床面や梁上などから投光器のような取り付けをする場合は回転台座との組み合わせで真横~斜め下向きに対応します。

  • ※1:オイルミスト環境下で使用する場合は、JIS K 2241に規定された切削油でオイルミスト濃度3mg/m³以下の環境でご使用ください。下の表に記載している種類以外の油剤の環境では使用できません。
  • ※2:電源ユニットの寿命は入力電圧や周囲温度によって異なります。
  • ※3:使用温度範囲を超えた場合、電源ユニットの保護機能により減光しますが、故障ではありません。減光の目安は「80℃の環境で85%点灯、90℃の環境で35%点灯」です。使用温度範囲内に戻れば、明るさは元の状態(100%点灯)に戻ります。

主な特長

JIS K 2241に規定された切削油剤環境に対応

油に含有される腐食性物質への耐久性を持ったLEDや各種部品を採用し、信頼性を確保※1

  • ※1:オイルミスト環境下で使用する場合は、JIS K 2241に規定された切削油でオイルミスト濃度3mg/m³以下の環境でご使用ください。下の表に記載している種類以外の油剤の環境では使用できません。

適合油剤(JIS K 2241)

不水溶性 水溶性
N1種4号 N2種4号 N3種8号 N4種8号 A1種2号 A2種2号

70℃にも対応、幅広い使用温度範囲

-35℃~+70℃と幅広い使用温度範囲で、製鉄所などの厳しい温度環境にも使用可能。器具本体、電源ユニットとも、常時70℃の環境でも60000時間の長寿命を実現※2

  • ※2:電源ユニットの寿命は入力電圧や周囲温度によって異なります。

電源ユニットに保護機能搭載

万一、使用温度範囲を超えた場合でも、電源ユニットに搭載された保護機能により故障を防止※3します。

  • ※3:使用温度範囲を超えた場合、電源ユニットの保護機能により減光しますが、故障ではありません。減光の目安は「80℃の環境で85%点灯、90℃の環境で35%点灯」です。使用温度範囲内に戻れば、明るさは元の状態(100%点灯)に戻ります。

壁面・傾斜天井にも取り付け可能

補助金具(AEHC03)との組み合わせで壁面・傾斜天井にも取り付け可能。梁上など、屋内用投光器としての使用にも、回転台座(AEHC05)との組み合わせで真横~斜め下向きに対応します。

主な仕様

器具タイプ 130W 150W 200W 240W
明るさ 水銀ランプ400W相当 メタルハライドランプ400W相当 水銀ランプ700W相当 メタルハライドランプ700W相当

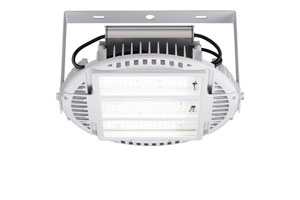

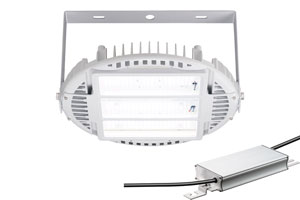

商品イメージ 電源内蔵形 電源別置形
形式 EHWP13015W/NSAN9 EHWP15015W/NSAN9 EHWP20015W/NSAN9 EHWP24015W/NSAN9
希望小売価格(税抜) 217,100円 270,400円 325,000円 390,000円
光源色 5000K相当(昼白色)
定格光束(器具光束) 18800ℓm 21900ℓm 29900ℓm 35100ℓm
定格電圧・周波数 100~277V対応・50/60Hz共用
消費電力 100V時 126.2W 149.2W 200.0W 242.8W
200V時 123.8W 146.0W 193.8W 233.9W
277V時 122.6W 144.5W 193.3W 232.9W
固有
エネルギー
消費効率
100V時 148.9ℓm/W 146.7ℓm/W 149.5ℓm/W 144.5ℓm/W
200V時 151.8ℓm/W 150.0ℓm/W 154.2ℓm/W 150.0ℓm/W
277V時 153.3ℓm/W 151.5ℓm/W 154.6ℓm/W 150.7ℓm/W
平均演色評価数 Ra75
LEDモジュール寿命 60000時間(光束維持率80%、周囲温度70℃時)
電源ユニット寿命 - 60000時間※4 50000時間※5
  • ※4:200W用電源ユニットの寿命は、入力電圧200V/277V使用時60000時間、100V使用時は50000時間です。(周囲温度70℃時)
  • ※5:240W用電源ユニットの寿命は、入力電圧200V/277V使用時50000時間(周囲温度70℃時)、100V使用時は40000時間(周囲温度60℃時)です。

共通仕様

本体 アルミダイカスト
アーム ステンレス
前面カバー 強化処理ガラス
仕上色 ホワイト
使用温度範囲 -35℃~+70℃※6
保護等級 IP65(屋外・軒下使用不可)
落下防止ワイヤ 付属(2本同梱)
  • ※6:240W用電源ユニット、100V使用時の使用温度範囲は-35℃~+60℃です。

寸法図

130W・150W

質量:10kg

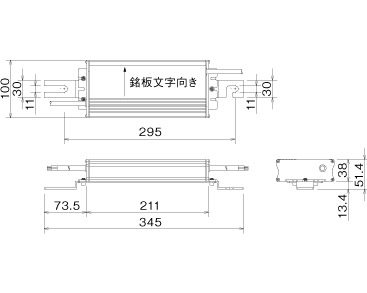

200W・240W

質量:本体 8.3kg、電源 2.0kg

  • ※商品改良のため、仕様・外観を予告無しに変更することがあります。
  • ※周囲温度により特性値は変わります。
