水銀ランプ700Wから置換え可能なLEDランプ
「LEDioc LEDアイランプSP」 128W発売

2020年9月29日

LEDioc LEDアイランプSP 128W
LEDioc LEDアイランプSP 128W

岩崎電気株式会社は、水銀ランプ700Wから置換え可能な、屋内高天井照明専用のLEDランプ「LEDioc(レディオック) LEDアイランプSP(エスピー)」 128Wを開発、10月1日より発売します。

「LEDioc LEDアイランプSP」 128Wは、高効率なLEDパッケージの採用でランプ効率180.5ℓm/Wを実現。
同シリーズ、従来水銀ランプ300W相当のLEDアイランプSP 71Wと同じサイズで、水銀ランプ700W相当の明るさを達成し、消費電力を約80%削減します。
電源ユニット別置形のLEDランプで、高天井照明で使用される一般的なセードとの組み合わせが可能です。

相関色温度は5000Kと2700Kの2種を展開。5000Kには高効率の「昼白色タイプ」と、高演色の「昼白色Ra83タイプ」をご用意し、2700KでRa83の「電球色タイプ」とあわせ計3形式のラインアップです。
「調光形電源ユニット」との組み合わせで、約10%~100%の調光に対応します。

幅広い使用温度範囲-20~+50℃での使用が可能(セード無しの場合は一時的な60℃に対応)。
夏場、高温になる工場や倉庫、体育館や商業施設など多様な高天井施設に対応します。
ランプには、温度保護機能があり、落下防止対策にランプ緩み抑制防振パッキンと落下防止ワイヤ装着済。
電源ユニットには、絶縁回路の採用、過電流保護機能、無負荷保護機能、温度保護機能を装備し、安心してご使用いただけます。

主な特長

高ワット水銀ランプ700W同等の明るさで大幅節電

高効率180.5ℓm/WのLEDランプ、消費電力約80%削減で水銀ランプ700W相当の明るさを実現。

既存器具が利用可能

一般的な高天井照明に使われている、弊社高天井用ホルダ(O39形)とセードに適合します。水銀ランプ700W~1000W用セード(SAW713、712)だけでなく、水銀ランプ200~400W用セード(SAW415ほか)にも使用可能。


多くの高天井施設で使用されているホルダとセード

低温から高温の幅広い使用環境に対応

-20~+50℃(セード無しの場合は一時的な60℃に対応)の幅広い温度範囲での使用が可能。
夏場、高温になる工場や倉庫の高天井施設の照明にも対応します。

選べる光色

5000Kと2700Kの2種類の色温度から用途に合わせて選定できます。

PWM調光対応

調光形電源ユニットとの組み合わせで、約10%~100%の調光が可能になります。

安全機能付き

ランプ安全機能

  • 温度保護機能

使用温度範囲内で使用されている際に、ランプ部が異常な高温になった場合ランプを消灯します。温度が下がっても自動復帰しません。復帰するには電源ユニットの電源再投入が必要となります。

※温度保護機能はランプが異常な状態になり温度上昇した場合の保護機能で、使用温度範囲を超えないための安全回路ではありません。ランプの使用温度範囲を守ってご使用ください(保護機能は使用温度上限+15℃以上で動作)。

  • 落下防止機能
落下防止ワイヤ
ランプに落下防止ワイヤを装着済、セード併用可能です。
ランプ緩み抑制機能
口金上部にシリコン製のパッキンを装備。ランプをソケットに装着する際にシリコン製のパッキンがソケット部と密着することでランプの緩みを抑制します。

電源ユニット安全機能

  • 絶縁回路の採用

商用交流電源(一次側)とLED回路(二次側)を絶縁トランスで分離された回路構成。

  • 過電流保護機能

規定値以上の電流が流れた場合に動作する非復帰方式のヒューズを内蔵、過電流による事故を防止します。

  • 無負荷保護機能

電源ユニットの二次側が断線(ランプの取り外し)した場合、瞬時に電源供給を遮断します。(一般形のみ)

  • 温度保護機能

電源ユニットが高温になった場合、電源供給を遮断します。(動作後、一定温度まで下がると自動復帰し、電源供給を再開します)

主な仕様

ランプ

LEDランプ 昼白色タイプ 昼白色 Ra83タイプ 電球色タイプ
形式 LDRS128N-H-E39/HB LDRS128N-H-E39/HB/850 LDRS128L-H-E39/HB
希望小売価格(税抜) ¥85,000 △¥85,000 △¥85,000
光色 昼白色(5000K) 電球色(2700K)
全光束 25500ℓm 23000ℓm 20500ℓm
定格電力 128W
固有エネルギー消費効率 100V時 171.8(176.1)ℓm/W 154.9(158.8)ℓm/W 138.1(141.5)ℓm/W
200V時 180.5(183.5)ℓm/W 162.8(165.5)ℓm/W 145.1(147.5)ℓm/W
242V時 181.6(184.5)ℓm/W 163.8(166.4)ℓm/W 146.0(148.3)ℓm/W
平均演色評価数 Ra70 Ra83 Ra83
ビームの開き 110°
定格寿命 60000時間(光束維持率90%)
  • ※ 一般形電源ユニット:LE125095HBZ1/2.4-A2との組み合わせ時の値。
    ( )内は調光形電源ユニット:WLE132V950MD1/24-1との組み合わせ時の値。
  • ※ △・・・受注生産品

共通仕様

本体:アルミダイカスト
仕上色:白色塗装
グローブ:ポリカーボネート
使用温度範囲:-20℃~+50℃※1
セード併用時の上限温度:50℃まで※2

  • ※1:夏季の一時的な高温環境(60℃)に対応します。
  • ※2:50℃を超える環境で使用する場合、セードを取り外してください。

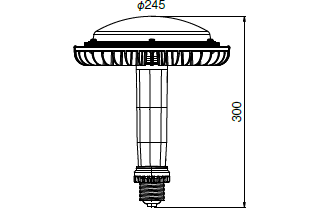

寸法図

単位:mm
質量:1420g

電源ユニット

電源ユニット
一般形電源ユニット 調光形電源ユニット
形式 LE125095HBZ1/2.4-A2 WLE132V950MD1/24-1
希望小売価格(税抜) ¥24,800 △¥26,800
入力電圧 100/200~242V
周波数 50/60Hz共用
消費電力 100V時 148.4W 144.8W
200V時 141.2W 138.9W
242V時 140.4W 138.2W
  • ※△・・・受注生産品

共通仕様

使用温度範囲:-20℃~+50℃
二次側配線長:50m以下
CISPR15対応

※夏季の一時的な高温環境60℃に対応

水銀による汚染防止を目指した「水銀に関する水俣条約」(水俣条約)により、水銀ランプの製造・輸出・輸入が2021年以降禁止となります。岩崎電気は、節電効果の高いLED照明へのリニューアルを推奨し、環境負荷への軽減に貢献いたします。

  • ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
