出幅を少なくサインをむらなく照らす
サイン広告用LED照明器具「LEDioc CUTLASS(レディオック カトラス)」発売

2020年9月11日

LEDioc CUTLASS type-S
LEDioc CUTLASS type-S

岩崎電気株式会社は、出幅わずか150mmのサイン広告用LED照明器具「LEDioc CUTLASS(レディオック カトラス) type-S」を開発。4品種、8形式を9月7日より発売しました。

「LEDioc CUTLASS type-S」は、高さ1mから1.5mの看板に最適な照明器具。看板と一体化して見えるほどのわずか150mmの出幅から、むらのない配光と平均演色評価数Ra80の良質な光で看板をきれいに照らし出します。

近年看板照明市場において、建築限界の管理の厳格化が進み、出幅の少ない直付けタイプの照明器具の需要が増加しております。

そこで昼間の景観にも配慮して、スタイリッシュな看板一体化デザインを持ちながら、良質な光を提供できるLED照明器具を開発しました。

4種類の長さ(約1800、1200、900、600mm)の照明器具をラインアップし、屋上看板、壁面看板、自立看板など多様な看板にご使用いただけます(下向き点灯専用)。

また、器具を並べて設置することによって、パーキングや店舗など、幅広いサイズの看板に対応。連接時の位置合わせを容易にするための補助部品も発売いたします。

主な特長

長尺サインをむらなくきれいに照らし出す

器具の長さと同じ横幅で高さが1.5mの看板において平均照度500ℓx以上を確保します。
指向性の高いLED光源に見られがちな配光むらを抑えた設計です。

※看板照明の推奨照度:表面が明るく周囲が暗いカラー看板 = 500ℓx

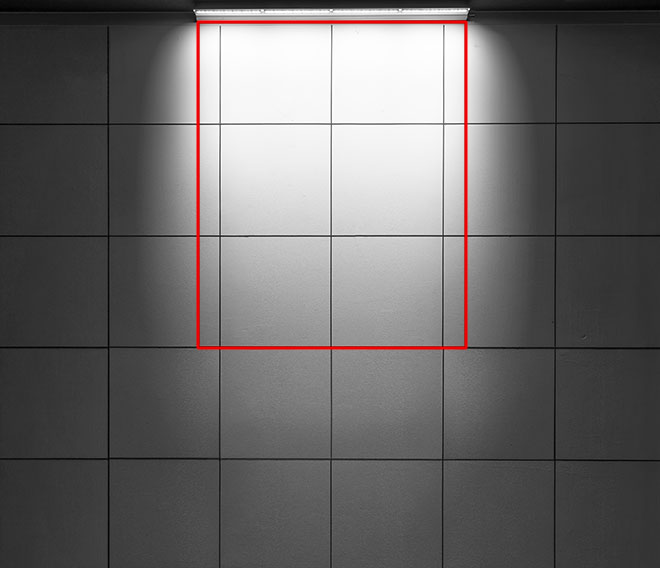

1200L点灯イメージ
赤枠範囲:1200mm×1500mm

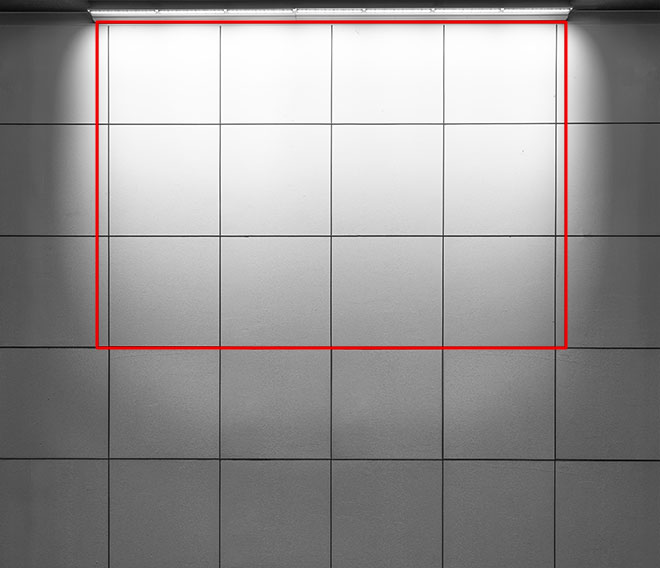

1200L + 900L 連接点灯イメージ
赤枠範囲:2100mm×1500mm

ともに範囲内平均照度500ℓx以上を確保。周囲へのもれ光も抑えています。また器具を連接しても継ぎ目が目立たないので幅広いサイズの看板にも組み合わせ対応可能です。

出幅はわずか150mm

わずか150mmで出幅が少なく、敷地境界対策にお困りのお客様に是非お使いいただきたい照明器具です。


出幅はわずか150mm

光源の映り込みが目立たない

看板面への光源の映り込みが目立ちにくい設計です。照射物をきれいに照らし、文字などの視認性も高まります。


独自レンズによる映り込みを抑えた配光


(参考イメージ)
映り込みのある配光

※映り込みの見え方は、照射対象の表面材質や仕上げなどの条件によって異なります。

2種類の光色

6500Kと5000Kの2種類の色温度をラインアップ。平均演色評価数(Ra)は80でカラー看板の色の再現性に優れています。

主な仕様

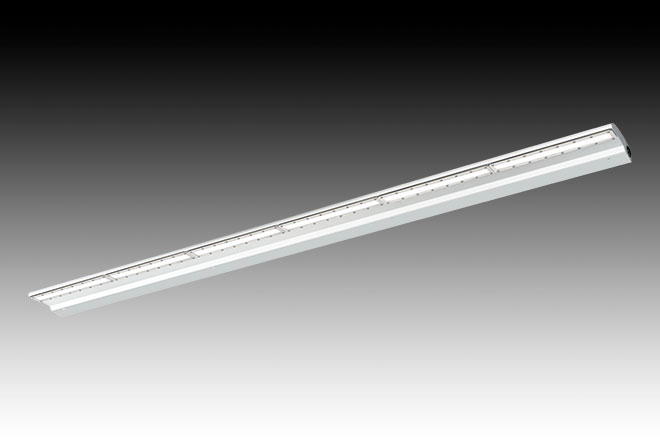

タイプ:1800L

  • EBL20118D/DSAN9 (昼光色)
  • EBL20118D/NSAN9 (昼白色)

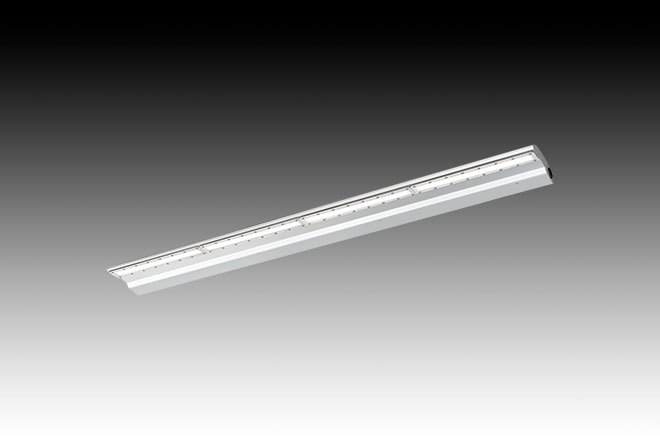

タイプ:1200L

  • EBL20112D/DSAN9 (昼光色)
  • EBL20112D/NSAN9 (昼白色)

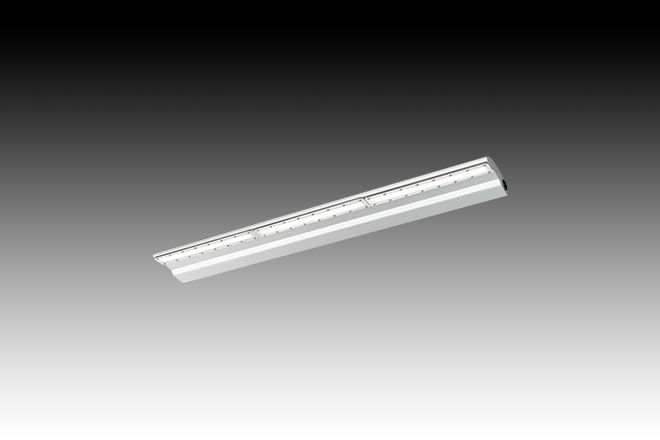

タイプ:900L

  • EBL20109D/DSAN9 (昼光色)
  • EBL20109D/NSAN9 (昼白色)

タイプ:600L

  • EBL20106D/DSAN9 (昼光色)
  • EBL20106D/NSAN9 (昼白色)

タイプ 1800L 1200L 900L 600L
希望小売価格(税抜) ¥70,900 ¥42,000 ¥38,400 ¥33,900
光源色 6500K相当(昼光色タイプ)
5000K相当(昼白色タイプ)
全光束 3100ℓm 1960ℓm 1550ℓm 1040ℓm
消費電力 100V時 23.5W 15.0W 12.4W 8.4W
200V時 23.5W 15.2W 12.6W 8.5W
242V時 23.6W 15.4W 12.8W 8.6W
固有エネルギー消費効率 100V時 131.9ℓm/W 130.6ℓm/W 125.0ℓm/W 123.8ℓm/W
200V時 131.9ℓm/W 128.9ℓm/W 123.0ℓm/W 122.3ℓm/W
242V時 131.3ℓm/W 127.2ℓm/W 121.0ℓm/W 120.9ℓm/W

共通仕様

本体・端板:アルミ押出材、アルミニウム(アルマイト処理)
レンズ:ポリカーボネート
レンズ押さえ:ステンレス
入力電圧:100V~242V対応
周波数:50Hz/60Hz共用
平均演色評価数:Ra80
LEDモジュール寿命:60000時間(光束維持率80%)
耐雷サージ:15kV(コモンモード)
保護等級:IP55

寸法図 (単位:mm)

1800L


(質量:6.7kg)

1200L


(質量:4.5kg)

900L


(質量:3.5kg)

600L


(質量:2.6kg)

  • ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますのでご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
