豪雨による冠水、台風・高潮等での塩害に対応した保護等級 IP67のLED照明

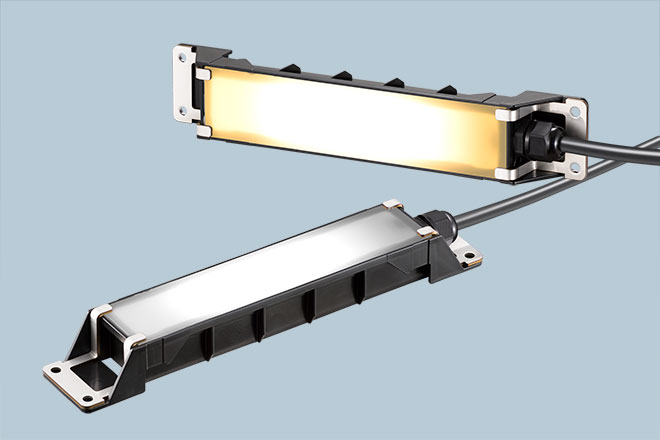

樹脂充填LEDユニット「LEDioc RECT(レディオック レクト)」を新発売
2019年10月3日
岩崎電気株式会社は、豪雨による冠水、台風・高潮等での塩害に対応した強固な耐腐食性能で故障リスクを大幅に軽減する、防浸形コンパクト樹脂充填LEDユニット「LEDioc RECT(レディオック レクト)」を開発、本年10月7日から販売を開始します。
この「LEDioc RECT」は、照明の電源とLEDを一体にした基板を樹脂製筐体(きょうたい)の中へ配置し、その中へシリコーン樹脂を充填。防塵・防水の性能では、国際標準規格の保護等級で高レベルのIP67※1を獲得しています。
この樹脂筐体とシリコーン充填により、これまで冠水や塩害に起因する照明器具の故障を避けるために施されてきた、防錆対策以上の厳重な表面処理や、さび・腐食などに強い高価な材料での特別注文をする必要がなくなります。「LEDioc RECT」は、塩害地域を含む海岸エリア、河川エリアなどで、困難または制限されていた照明設備の導入を容易にします。
岩崎電気では、水辺の安全を補う照明だけでなく、災害時の照明利用の課題をはじめ、照明の導入を妨げているさまざまな要因に対し、独自の技術を駆使しながら解決していけるよう、今後も研究開発に尽力してまいります。
※1 IP等級は、IEC(International Electrotechnical Commission、国際電気標準会議)の規格で、日本産業規格や(一社)日本電機工業会も準拠しています。「IP67」の表示の「6」は、「完全な防塵構造(粉塵の侵入が完全に防護されている)」の防塵性、末尾の「7」は、最も高い等級から2番目となる「規程の圧力、時間で水中に没しても水が浸入しない(水面下15cm～1m、30分間)」防水性を有していることになります。
「LEDioc RECT」の主な特長
新技術を採用して開発
照明の電源とLEDを一体にした基板を樹脂製筐体の中へ配置し、その中へ樹脂を充填する新技術を採用。
電源内蔵で防水・薄型・軽量コンパクトデザイン
光源と電源を一体化し、さらに樹脂製筐体内に樹脂を充填することで、高い防水性能とコンパクトデザインを実現。
ほこり(じん埃)、内部結露に強い構造
器具筐体内の空間がほとんどないため、器具の温度変化による呼吸作用も最小限で、粉じんや水の侵入を抑えます。
樹脂筐体のため、塩害地域への設置が可能
塩害によるさびなどの腐食劣化がありません。一時的な冠水にも対応しています。
想定設置場所
水や海水による冠水・腐食の恐れのある場所
沿岸／港湾／護岸／河川敷遊歩道／桟橋／マリーナ／海浜公園など
高い防水性能、湿度の高い場所
カルバート(暗渠：あんきょ)、横断地下道など
目標販売数
5000台／年
主な仕様
| 名称 | LEDioc RECT(レディオック レクト) | |
|---|---|---|
| 形式 | EDW10011/NSAN1/2 | EDW10011/LSAN1/2 |
| 希望小売価格 | 35,000円(税抜) | |
| 定格光束 | 650ℓm | 550ℓm |
| 定格電圧 | 100～200V対応 | |
| 定格周波数 | 50/60Hz共用 | |
| 消費電力 | 8.5W | |
| 光源色 | 昼白色(5000K相当) | 電球色(2700K相当) |
| 平均演色評価数 | Ra80 | |
| 定格寿命 | 60000時間(光束維持率80％) | |
| 保護等級 | IP67(水/海水への一時的な浸水を許容) | |
| 使用温度範囲 | -10℃～+35℃ | |
| 本体 | PBT-GF30%(アクリル・ウレタン塗装) |
|---|---|
| 仕上色 | 黒(マンセルN1)半つや |
| 前面カバー | ポリカーボネート |
| 取付金具 | ステンレス |
| 口出線 | キャブタイヤケーブル(器具外1000mm) |
| 質量 | 500g |
寸法図
※単位:mm
- ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合があります。
- ※商品改良のため、仕様・外観を予告無しに変更することがあります。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
