国内業界初!防爆エリアのクリーンルームで使用できる常時・非常時兼用タイプをLEDで!
「LEDioc(レディオック) 防爆形クリーンルーム用非常用LED照明器具」を発売

2018年9月21日

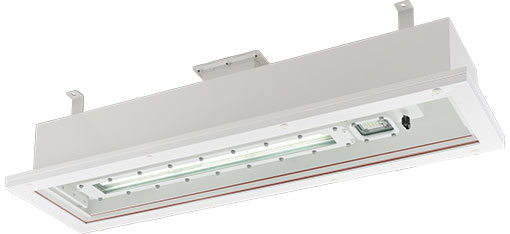

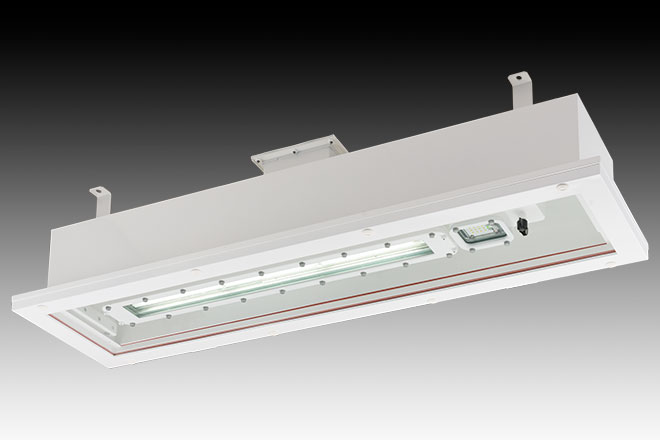

LEDioc 防爆形クリーンルーム用非常用LED照明器具
LEDioc 防爆形クリーンルーム用非常用LED照明器具

岩崎電気株式会社は、防爆エリアのクリーンルームで使用可能な非常用LED照明器具「LEDioc(レディオック) 防爆形クリーンルーム用非常用LED照明器具」4機種を9月20日より発売しました。

「LEDioc 防爆形クリーンルーム用非常用LED照明器具」は、第一類危険箇所(ゾーン1:1種危険場所)と第二類危険箇所(ゾーン2:2種危険場所)において、非常用蛍光灯からのLED化が実現できる、国内業界初※1の防爆形クリーンルーム用非常用LED照明器具です。

※1 2018年8月現在、当社調べ

当該品は、停電時に内蔵蓄電池で点灯する「非常用LED照明部」と通常時の照明として点灯する「常用LED照明部」で構成し、一体化しました。

従来品防爆形クリーンルーム用Hf蛍光灯と比べても、約53%の省エネ・約14%の軽量化※2を実現しています。

※2 当社(EXIHFA7422EU9D)との比較

主な特長

防爆エリアの清浄度クラス1000から使用可能な兼用タイプ

防爆エリアのクリーンルームにおいて、常時・非常時に兼用可能な、国内業界初のLED商品です。クラス1000から使用することができます。
なお、天井と器具間をコーキングすることにより、クラス100から使用することができます。

クリーンルームの空気の清浄度(クラス)は1ft³に含まれる0.5μm以上の粒子の個数に応じてクラス分けされます。(米国連邦規格209B)

  • クラス100・・・1ft³に0.5μm以上の粒子が100個以下
  • クラス1000・・・1ft³に0.5μm以上の粒子が1000個以下で更に5μm以上の粒子が10個以下

省メンテナンス

LEDモジュール寿命が60000時間(光束維持率97%)と長寿命であるため、メンテナンスコストを大幅に削減します。

平均演色評価数 Ra83

防爆形クリーンルーム用Hf蛍光灯(Ra84)と、ほぼ同等の平均演色評価数Ra83を実現しました。

通常照明時でも省エネ

当社従来品防爆形クリーンルーム用非常用Hf蛍光灯の消費電力95.3W(EXIHFA7422EU9D)と比べて、44.6W(EXICLA7041SA9D-22)と、約53%の削減※3が可能です。

※3 200V時の比較。

軽量、省施工

従来品防爆形クリーンルーム用Hf蛍光灯と比べて約14%軽量※4です。

さらに、枠と本体が分離構造となっているため、枠を先に取り付けてから本体を取り付けることが可能になり、施工時の負担を軽減します。

※4 当社従来品EXIHFA7422EU9D(45.5kg)と、当該品EXICLA7041SA9D-22(39.0kg)との比較。

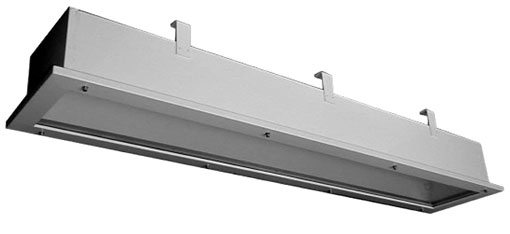

  • A防爆形クリーンルーム用非常用Hf蛍光灯 EXIHFA7422EU9D
    (当社従来品)
  • B防爆形クリーンルーム用非常用LED照明器具 EXICLA7041SA9D-22
    (当該品)

消費電力

  • A 95.3W
  • B 44.6W

約53%省エネ

質量

  • A 45.5kg
  • B 39.0kg

約14%軽量化

充電モニタをひと目で確認

緑色ランプの点灯により、蓄電池が正常に充電していることを容易に確認できます。

環境負荷物質を低減

水銀フリー光源としてLED、カドミウムフリー蓄電池としてニッケル水素蓄電池を採用。

環境負荷物質の含有量を大幅に低減し地球環境保全に貢献します。

主な仕様

姿図

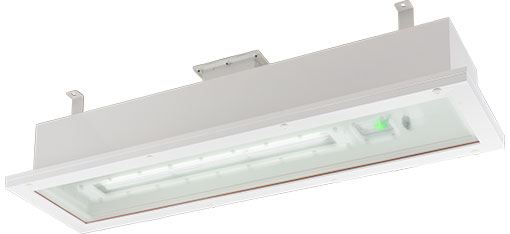

保護パネル 強化処理ガラス(クリア) 強化処理ガラス(フロスト)
明るさタイプ Hf蛍光灯32W×2灯用(高出力形)相当 Hf蛍光灯32W×1灯用(高出力形)相当 Hf蛍光灯32W×2灯用(高出力形)相当 Hf蛍光灯32W×1灯用(高出力形)相当
形式 EXICLA7041SA9D-22 EXICLA7021SA9D-22 EXICLA7041SA9FD-22 EXICLA7021SA9FD-22
希望小売価格(税抜) △¥560,000 △¥554,000 △¥575,000 △¥569,000
防爆構造記号 ExdⅡBT6 (灯具本体)
入力電圧 100~242V対応
周波数 50/60Hz共用
定格光束(器具光束)(ℓm) 4680 2480 4450 2350
非常時光束(ℓm) 1800 1710
消費電力(W) 200V時 44.6 25.9 44.6 25.9
固有エネルギー消費効率
(ℓm/W) 200V時
104.9 95.7 99.7 90.7
LEDモジュール寿命 60000時間(光束維持率97%)
光源色 5000K相当(昼白色タイプ)
平均演色評価数 Ra83
使用温度範囲 5~35℃
適合電線管 22 (G3/4)
質量(kg) 39.0

※△・・・受注生産品

共通仕様

本体・枠 鋼板 (白色仕上)
保護パネル 強化処理ガラス
蓄電池 ニッケル水素蓄電池(H6-SW)
充電モニタ 緑色LED
点検スイッチ付
埋込穴寸法 280×1255mm

寸法図 (単位:mm)

  • ※LEDには、ばらつきがあるため同一形式においても光色、明るさが異なる場合がありますので、ご了承ください。
  • ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
