角形LED高天井用照明器具「LEDioc HIGH-BAY Γ」(レディオック ハイベイ ガンマ) 51機種を発売
2017年6月5日
岩崎電気株式会社は、LED高天井用照明器具「LEDioc HIGH-BAY Γ」(レディオック ハイベイ ガンマ)を、7月より発売します。
「LEDioc HIGH-BAY Γ」は、既設のHID高天井用照明器具(水銀ランプ250W～700W×2灯)から置換えが可能な、電源併置形の角形LED高天井用照明器具です。
ラインアップは、合計51機種。「一般形」の、明るさタイプ6種、配光タイプ3種(中角タイプ、広角タイプ、拡散タイプ※1)、光源色3種(昼白色：5000K、白色：4000K、電球色：2700K)の計48機種と、低価格と省エネ性能を優先した「シンプルモデル」3機種を取りそろえました。
高効率LEDモジュールを採用し、最高出力66000ℓm(一般形)、固有エネルギー消費効率はシリーズ最大で170ℓm/W(シンプルモデル)を実現。HID高天井用照明器具から置換えた場合、同等の明るさで消費電力を大幅に削減します。
LEDモジュール背面に「フォールディングフィン(薄いアルミ板を折り曲げた構造の放熱フィン)」を採用し軽量化。使用温度範囲は、-20℃～+40℃(一時的に50℃まで※2)と幅広く設計し、体育館や倉庫・工場など夏季の高温環境にも対応できます。器具から発生するノイズも国際規格CISPR15(シスプル15)※3に対応しています。全機種に初期照度補正機能と調光機能(PWM信号制御10～100％の調光可能)を標準装備。安全面では「耐震クラスS2」※4に対応し、避難先として活用される学校や公共施設の体育館の高天井照明にも安心して使用できます。「一般形」6機種は、公共施設用照明器具※5にも適合しています。LEDモジュール寿命は60000時間の長寿命でメンテナンス費用を削減します。
「LEDioc HIGH-BAY Γ」の主な特長
- 最高出力66000ℓmまでの豊富なラインアップ
- 固有エネルギー消費効率最大170ℓm/Wで大幅な省電力化を実現
- フォールディングフィンを採用し軽量化
- 夏場の高温環境に対応できる使用温度範囲
- 国際規格CISPR15に対応してノイズを低減
- 全機種に初期照度補正機能と調光機能を標準装備
- 新耐震ガイドラインに対応
- 公共施設用照明器具に適合
- 60000時間の長寿命でメンテナンス費用を削減
希望小売価格
63,000円～436,000円(LED・電源ユニット込、税抜)
年間販売目標
15,000台
- ※1：一般形クラス1000とクラス1500は、中角タイプ、広角タイプのみ。
- ※2：夏季の2～3ヶ月の間、一時的に50℃までの高温環境に対応します(常時50℃は使用不可)。
- ※3：CISPR(シスプル: 国際無線障害特別委員会)とは、無線障害の原因となる各種機器からの不要電波(妨害波)に関し、その許容値と測定法を国際的に合意することにより国際貿易を促進することを目的として1934年に設立されたIEC(国際電気標準会議)の特別委員会。CISPR15は、機器(照明を含む)に対して適用される「電気照明及び類似機器の無線妨害波特性の許容値及び測定法」の国際規格。
- ※4：日本照明工業会規格の技術資料A 127「照明器具の耐震設計・施工ガイドライン」の耐震設計基準(一般照明器具)の「耐震クラスS2」に対応。
- ※5：LED高天井器具が追加された公共施設用照明器具のLSR2(角形器具)に適合しています。
当新商品「LEDioc HIGH-BAY Γ」は、東京ビッグサイトで開催される展示会“総務・人事・経理ワールド2017”内
「第8回 省エネ・節電EXPO」(2017年7月26日～7月28日)に初展示いたします。
主な仕様
| クラス | 明るさ目安 | 配光 | 形式 | 希望小売価格(税抜) | 入力電圧 | 定格光束 (器具光束) (ℓm) |
消費電力 (W) ※200V時 |
固有エネルギー消費効率 (ℓm/W) ※200V時 |
質量(kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 平均 | |||||||||
| 一般形 [昼白色タイプ(5000K)参考値] | ||||||||||
| 6000 | 水銀ランプ700W×2灯相当 | 中角 | EHCL42007M/NSAJZ2 | ￥436,000 | 200V～242V対応 | 61600 | 440 | 418 | 140.0 | 12.0 |
| 広角 | EHCL42007W/NSAJZ2 | 66000 | 440 | 418 | 150.0 | 12.0 | ||||
| 拡散 | EHCL42008M/NSAJZ2 | 60000 | 440 | 418 | 136.3 | 12.0 | ||||
| 4000 | メタルハライドランプ1000W相当 | 中角 | EHCL32007M/NSAJZ2 | ￥320,000 | 40800 | 290 | 276 | 140.6 | 10.2 | |
| 広角 | EHCL32007W/NSAJZ2 | 44000 | 290 | 276 | 151.7 | 10.2 | ||||
| 拡散 | EHCL32008M/NSAJZ2 | 40000 | 290 | 276 | 137.9 | 10.2 | ||||
| 3000 | 水銀ランプ700W相当 | 中角 | EHCL21007M/NSAJZ2 | ￥218,000 | 30800 | 220 | 209 | 140.0 | 6.0 | |
| 広角 | EHCL21007W/NSAJZ2 | 33000 | 220 | 209 | 150.0 | 6.0 | ||||
| 拡散 | EHCL21008M/NSAJZ2 | 30000 | 220 | 209 | 136.3 | 6.0 | ||||
| 2000 | メタルハライドランプ400W相当 | 中角 | EHCL15007M/NSAJZ9 | ￥155,000 | 100V～242V対応 | 20400 | 145 | 138 | 140.6 | 6.0 |
| 広角 | EHCL15007W/NSAJZ9 | 22000 | 145 | 138 | 151.7 | 6.0 | ||||
| 拡散 | EHCL15008M/NSAJZ9 | 20000 | 145 | 138 | 137.9 | 6.0 | ||||
| 1500 | 水銀ランプ400W・メタルハライドランプ300W相当 | 中角 | EHCL10007M/NSAJZ9 | ￥111,000 | 15400 | 110 | 105 | 140.0 | 3.5 | |
| 広角 | EHCL10007W/NSAJZ9 | 16500 | 110 | 105 | 150.0 | 3.5 | ||||
| 1000 | 水銀ランプ250・300W・メタルハライドランプ250W相当 | 中角 | EHCL07007M/NSAJZ9 | ￥95,000 | 10200 | 75 | 72 | 136.0 | 3.5 | |
| 広角 | EHCL07007W/NSAJZ9 | 11000 | 75 | 72 | 146.6 | 3.5 | ||||
| シンプルモデル [昼白色タイプ(5000K)参考値] | ||||||||||
| 2000 | メタルハライドランプ400W相当 | 超広角 | EHCL15009W/NSAJZ9 | ￥104,000 | 100V～242V対応 | 22000 | 130 | 124 | 169.2 | 3.8 |
| 1500 | 水銀ランプ400W・メタルハライドランプ300W相当 | 超広角 | EHCL10009W/NSAJZ9 | ￥89,000 | 17000 | 100 | 95 | 170.0 | 3.1 | |
| 1000 | 水銀ランプ250・300W・メタルハライドランプ250W相当 | 超広角 | EHCL07009W/NSAJZ9 | ￥63,000 | 11000 | 65 | 62 | 169.2 | 3.1 | |
※最大：60000時間経過後の最大値、平均：初期照度補正機能による60000時間の平均値。
共通仕様
| 周波数 | 50/60Hz共用 |
|---|---|
| 平均演色評価数 | Ra70 |
| LEDモジュール寿命 | 60000時間(光束維持率90％) |
| 調光機能 | PWM信号制御で10～100％ |
| 初期照度補正 | 標準装備 |
| 安全機能 | 落下防止ワイヤ付 |
| 本体 | アルミ |
|---|---|
| 電源ユニットケース | アルミ |
| グローブ | ポリカーボネート |
| 天面カバー・アーム | 鋼板 |
| 使用温度範囲 | -20℃～+40℃※ |
| 仕上色 | メタリックシルバー |
※夏季の一時的な高温環境(+50℃)に対応します。
寸法図
一般形

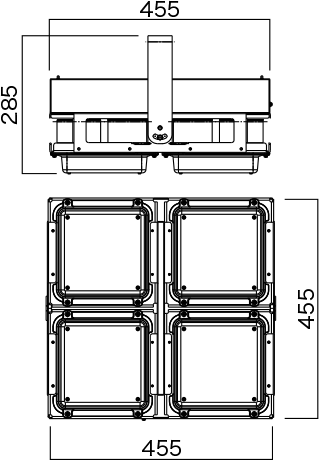

クラス6000・4000

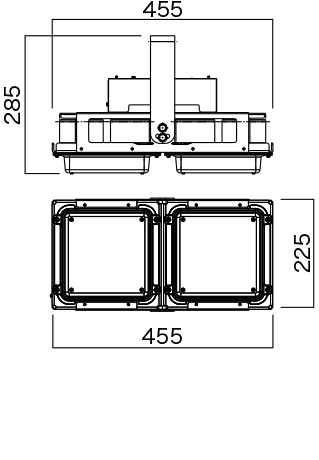

クラス3000・2000

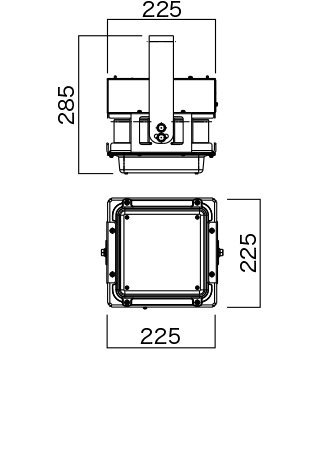

クラス1500・1000
シンプルモデル

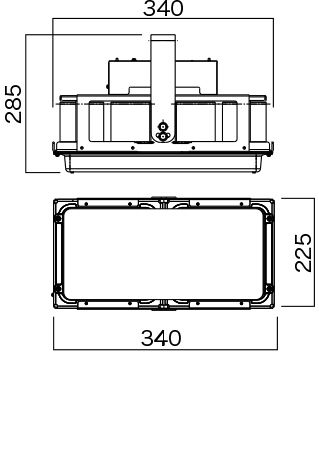

クラス2000
クラス1500・1000
- ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
- ※万一の安全のため、同梱の落下防止ワイヤは必ず取付けてください。
