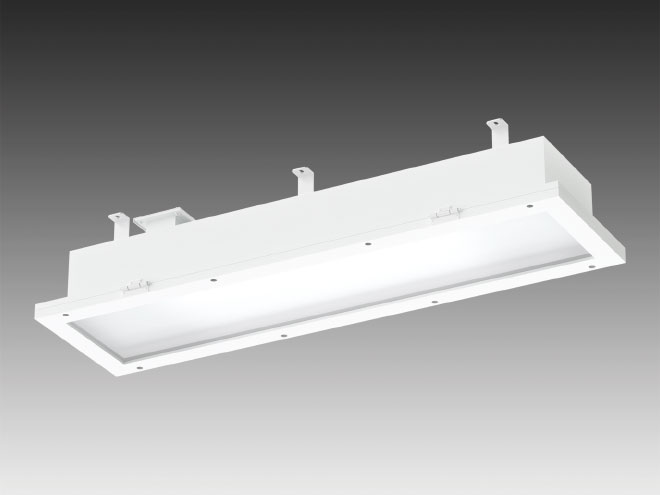

「LEDioc 防爆形クリーンルーム用LED照明器具」を発売
2017年4月27日
岩崎電気株式会社は、防爆形蛍光灯と安全増防爆形蛍光灯を代替するLED照明器具「LEDioc(レディオック) 防爆形クリーンルーム用LED照明器具」3品種を4月27日より発売します。
第一類危険箇所、第二類危険箇所に使用可能なLED照明器具。
従来、防爆形蛍光灯を使用していた、クリーンルームの清浄度 クラス1000から使用可能で※1、厚生労働省型式検定合格品です。
3種類の明るさをラインアップ。Hf蛍光灯32Wの高出力形 4灯用相当、2灯用相当、1灯用相当の明るさから選べます。
光源には高効率LEDパッケージを採用。固有エネルギー消費効率113.9ℓm/Wを達成し、従来蛍光灯タイプの防爆形クリーンルーム用照明器具と比較して、明るさ約1.3倍、約54％の大幅な省エネに貢献します。蛍光ランプの約3倍の長寿命(60000時間)と従来器具から約21％減の軽量化により、特殊環境下でのメンテナンスコスト、作業負荷も軽減できます(当社比※2)。
「LEDioc 防爆形クリーンルーム用LED照明器具」主な特長
防爆環境のクリーンルームで使用可能なLED照明器具
厚生労働省型式検定合格品、IEC規格適合、第一類危険箇所(ゾーン1：1種場所)、第二類危険箇所(ゾーン2：2種場所)に使用可能。防爆構造記号：ExdⅡBT6X(灯具本体)
清浄度
クラス1000から使用可能。天井と器具間をコーキングした場合はクラス100から使用できます※1。
優れた省エネ性能
固有エネルギー消費効率113.9ℓm/W。高出力形Hf蛍光灯と比較して、明るさ約1.3倍、約54％の省エネ※2。蛍光灯と比較して約72％の省エネが可能です※3。
省メンテナンス
LEDモジュール寿命は60000時間で、一般的な蛍光灯(12000時間)の5倍の長寿命です。
平均演色評価数Ra83
防爆形クリーンルーム用Hf蛍光灯器具(Ra84)と、ほぼ同等の演色性を実現※2。
軽量・省施工
防爆形クリーンルーム用Hf蛍光灯器具(40kg)と比較して約21％減の31.5kgに軽量化※2。施工時の負荷が軽減されます。
- ※1：クリーンルームの空気清浄度(クラス)は、1ft³に含まれる0.5μm以上の粒子の個数に応じてクラス分けされます。
クラス100：1ft³に含まれる0.5μm以上の粒子が100個以下。
クラス1000：1ft³に含まれる0.5μm以上の粒子が1000個以下で、さらに5μm以上の粒子が10個以下。[米国連邦規格209B] - ※2：当該「LEDioc 防爆形クリーンルーム用LED照明器具」Hf蛍光灯32W 2灯用(高出力形)相当(EXICL7041SA9D-22)と、当社Hf蛍光灯32W 2灯用従来品(EXIHF70422EFU9D)との比較。
- ※3：当該「LEDioc 防爆形クリーンルーム用LED照明器具」蛍光灯40W 2灯用(一般形)相当(EXICL7021SA9D-22)と、当社一般形蛍光灯40W 2灯用従来品(EXIF742025D)との比較。
主な仕様
| 器具タイプ | Hf蛍光灯32W×4灯用(高出力形)相当 | Hf蛍光灯32W×2灯用(高出力形)相当 | Hf蛍光灯32W×1灯用(高出力形)相当 蛍光灯40W×2灯用(一般形)相当 |
|
|---|---|---|---|---|
| 商品形式 | EXICL7081SA9D-22 | EXICL7041SA9D-22 | EXICL7021SA9D-22 | |
| 希望小売価格※4 | △￥435,000 | △￥315,000 | △￥309,000 | |
| 器具光束 | 9410ℓm | 4730ℓm | 2510ℓm | |
| 消費電力 | 100V時 | 86.0W | 43.0W | 24.0W |
| 200V時 | 83.0W | 41.5W | 23.5W | |
| 242V時 | 83.0W | 41.5W | 23.5W | |
| 固有エネルギー消費効率 | 100V時 | 109.4ℓm/W | 110.0ℓm/W | 104.5ℓm/W |
| 200V時 | 113.3ℓm/W | 113.9ℓm/W | 106.8ℓm/W | |
| 242V時 | 113.3ℓm/W | 113.9ℓm/W | 106.8ℓm/W | |
| 質量 | 40.0kg | 31.5kg | 31.5kg | |
| 入力電圧 | 100V～242V対応 | |||
| 周波数 | 50Hz/60Hz共用 | |||
| 光源色 | 5000K相当(昼白色タイプ) | |||
| 平均演色評価数 | Ra83 | |||
| LEDモジュール寿命 | 60000時間(光束維持率97％) | |||
※△・・・受注生産品、 ※4：LED・電源ユニット込 消費税抜き価格
共通仕様
本体：鋼板
枠：鋼板
前面ガラス：強化ガラス
埋込穴寸法：280mm×1255mm※5
耐雷サージ：3kV(コモンモード)
使用温度範囲：-20℃～+40℃
仕上色：白色
- ※5：記載以外の埋込穴寸法については別途ご相談ください。

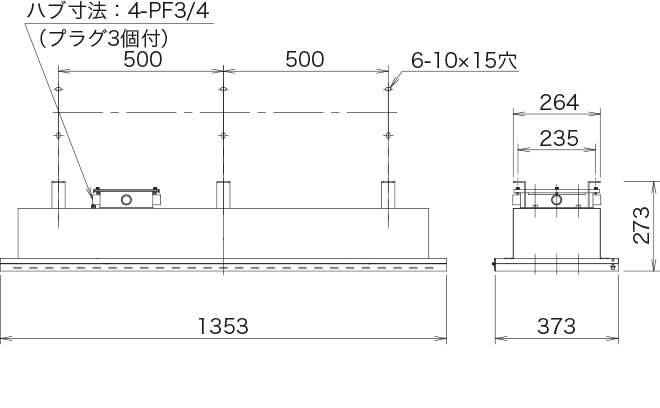

寸法図
従来形照明器具との比較※6

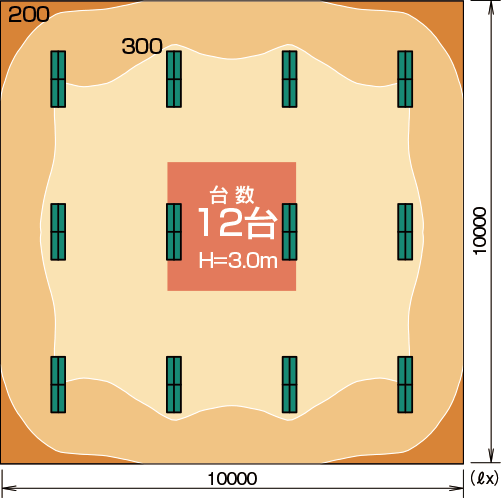

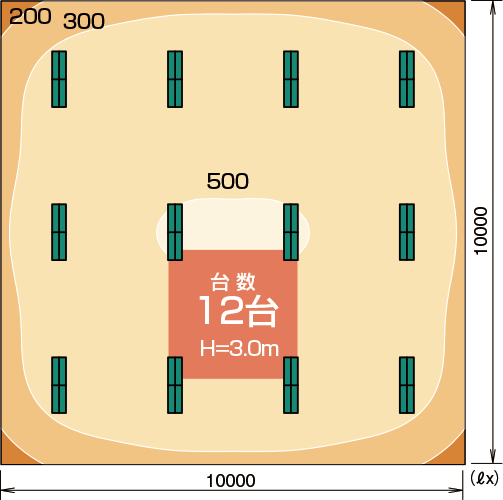

防爆形クリーンルーム用Hf蛍光灯とレディオック 防爆形クリーンルーム用LED照明器具
- A防爆形クリーンルーム用Hf蛍光灯(Hf32W×2灯用) (EXIHF7422EFU9D)
保守率：0.73 - Bレディオック 防爆形クリーンルーム用LED照明器具 (EXICL7041SA9D-22)
保守率：0.92
平均照度
- A294ℓx
- B382ℓx
明るさ約1.3倍
消費電力(200V時)
- A1092W(91W×12台)
- B498W(41.5W×12台)
約54.4％省エネ
年間電気料金※7
- A81,900円
- B37,350円
約4.4万円お得
定格寿命
- A20000時間
- B60000時間
3倍長寿命

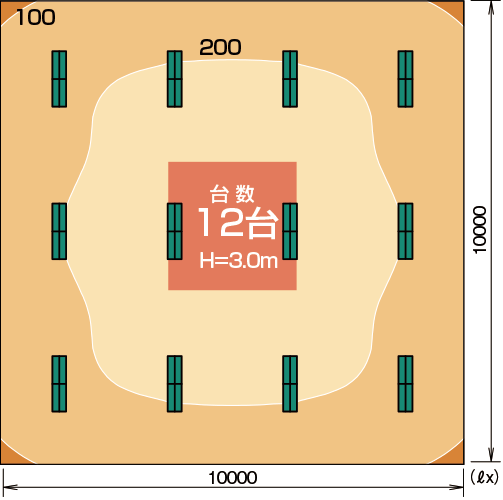

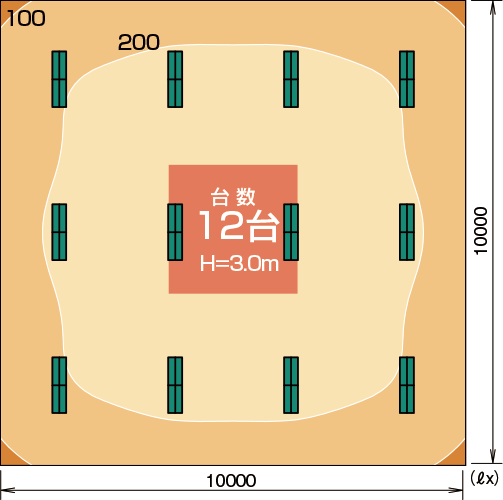

防爆形クリーンルーム用蛍光灯とレディオック 防爆形クリーンルーム用LED照明器具
- A防爆形クリーンルーム用蛍光灯(FLR40W×2灯用) (EXIF74025D)
保守率：0.74 - Bレディオック 防爆形クリーンルーム用LED照明器具 (EXICL7021SA9D-22)
保守率：0.92
平均照度
- A187ℓx
- B202ℓx
明るさ同等
消費電力(200V時)
- A1020W(85W×12台)
- B282W(23.5W×12台)
約72.3％省エネ
年間電気料金※7
- A76,500円
- B21,150円
約5.5万円お得
定格寿命
- A12000時間
- B60000時間
5倍長寿命
- ※6：照明設計条件 反射率：天井30％/壁30％/床10％ ※曲線上の数値は、維持水平面照度を示します。単位(ℓx)
- ※7：電力料金目安単価は25円/kWh(税抜)、年間点灯時間は3000時間で算出
