低い位置から道路を照らすLED道路灯『LEDioc ROAD 低位置照明』を発売
2015年5月29日

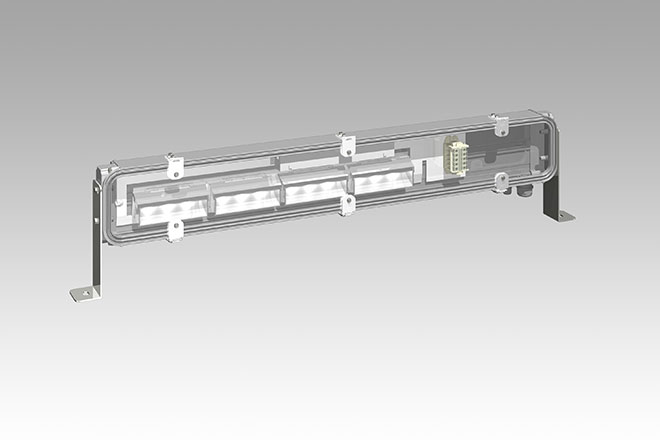

岩崎電気株式会社は、LED道路灯『LEDioc ROAD(レディオック ロード)低位置照明』を6月より発売します。
『LEDioc ROAD 低位置照明』は、高さ制限などによりポールの建柱が困難な場所や景観を重視するような場所に適しています。
道路の高欄などに設置して高さ1.0～1.2mの低い位置から路面を照らすことで、道路照明として必要な明るさ、均斉度を満足させる低位置照明方式のLED道路灯です。
低位置照明方式は、ポール照明方式と比較すると高所作業車を使用せずに施工やメンテナンスができることから安全性・維持管理性が高く、環境面でも路面の外に漏れる光を低減できるため近隣地への光害を抑制する新しい照明方式です。
さらに、高欄部などに連続的に設置することで、高い誘導効果も期待できます。
これらの特長から、高速道路の分合流部やランプウェイ、橋梁部などを中心に採用が広がっています。
しかしながら、ポール照明方式と同等の路面均斉度を確保するための配光性能をもちながら、ドライバーへのグレア(眩しさ)低減を配慮する高度な配光制御が求められます。
『LEDioc ROAD 低位置照明』は、指向性の高いLEDの特性を活かした配光制御技術を駆使することで「路面を均一に、且つ眩しさを抑えた配光」を実現しました。
光束(1500ℓm/3000ℓm)2タイプそれぞれに調光機能(有/無)、初期光束補正機能(有/無)を加えた計8機種をラインアップ。
本体の奥行寸法は設置環境を選ばない60mmの薄型、アルミ押出し材を採用した軽量コンパクト設計で施工性にも優れています。
LEDモジュールの設計寿命は60000時間でメンテナンス費用を削減し、電源電圧も200～265Vと幅広く対応します。
LED道路灯『レディオック ロード 低位置照明』の主な特長
- 低位置照明方式に対応した配光を有するLED道路灯
- グレアや漏れ光を抑制し必要とされる路面均斉度を実現
- 奥行寸法60mmの薄型コンパクト設計
- 60000時間の長寿命でメンテナンスコストを削減
- 200～265Vまでの幅広い電圧に対応
希望小売価格
オープン価格

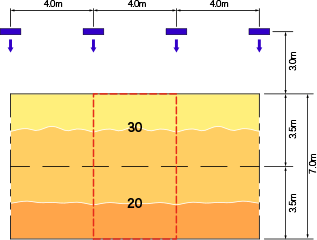

照度分布図(2車線用)
| 平均路面照度 | 25ℓx以上 |
|---|---|
| 平均路面輝度 | 1.0cd/m²以上 |
| 総合均斉度 | 0.40以上 |
| 車線軸均斉度 | 0.70以上 |
断面図(2車線用)
| 鉛直面照度 | 150ℓx以下 |
|---|---|
| 上方光束比 | 5％以下 |
※鉛直面照度は、照明器具設置側の車線軸上(H=1.2m)における器具からドライバー方向への初期照度とします。
- 設計条件
道路幅員：7.0m、路面種類：アスファルト、高欄高さ：1.0m、取付高さ：1.15m、取付間隔：4.0m、保守率：0.65、Oh：-3.0m
※曲線上の数値は維持水平面照度を示します。(単位：ℓx)
※平均照度換算係数は25(ℓx/cd/m²)とします。
※均斉度は照度値より算出した値を示します。
LED道路灯『レディオック ロード 低位置照明』のラインアップ
| タイプ | 設計輝度 | 初期光束補正機能 | 調光※1 | 形式 | 価格 | 定格光束 | 消費電力 (200V時)※2 |
|---|---|---|---|---|---|---|---|
| 2車線用 | 1.0cd/m² | 無 | 一般形 | E72001SAN3 | △オープン価格 | 3000ℓm | 35.0W |
| 調光形 | E72001SAN3D | ||||||
| 有 | 一般形 | E72001SAJ3 | 35.0W / 31.6W | ||||
| 調光形 | E72001SAJ3D | ||||||
| 1車線用 | 0.5cd/m² | 無 | 一般形 | E72002SAN3 | 1500ℓm | 18.2W | |
| 調光形 | E72002SAN3D | ||||||
| 有 | 一般形 | E72002SAJ3 | 18.2W / 16.4W | ||||
| 調光形 | E72002SAJ3D |
- ※1 一般形は100％のみ、調光形は段調光100％・50％です。
- ※2 初期光束補正機能有の消費電力は60000時間経過後の最大値／初期光束補正による60000時間の平均値を示します。
- △・・・受注生産品
共通仕様
| 平均演色評価数 | Ra70 |
|---|---|
| LEDモジュール寿命 | 60000時間 |
| 光源色 | 5000K相当 |
| 本体 | アルミ押出し |
| 前面ガラス | 強化ガラス(クリア・飛散防止フィルム付) |
| 電源ユニット | 内蔵 |
| 入力電圧 | 200～265V対応 |
| 耐雷サージ | 15kV(コモンモード) |
| 使用温度範囲 | -25℃～+35℃ |
| 仕上色 | グレイ(マンセルN7) |
| 保護等級 | IP55 |
| 質量 | 6.7kg(2車線用一般形) 6.8kg(2車線用調光形) 4.9kg(1車線用一般形) 5.0kg(1車線用調光形) |

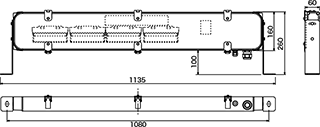

外形寸法図
2車線用
1車線用
※単位：mm
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変化します。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
