ストリート・ライティング(ハイウェイ形道路灯)専用のLEDランプ
『LEDioc LEDライトバルブS 79W』を発売
2015年3月2日

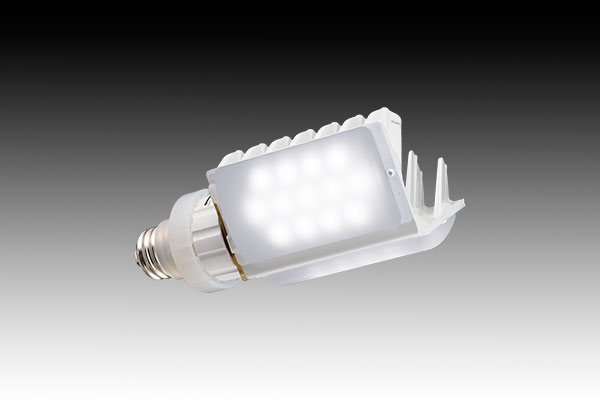

岩崎電気株式会社は、水銀ランプ250W代替のハイウェイ形道路灯専用の電源別置形LEDランプ「LEDioc(レディオック) LEDライトバルブS 79W」※1を2015年3月から発売します。
既存のHID照明器具がそのまま使える“カンタンLED化”というコンセプト「レトロフィット」で、ストリート・ライティング(ハイウェイ形道路灯)専用※2のLEDランプとして「LEDioc LEDライトバルブS 79W」は、開発されました。
ハイウェイ形道路灯は内容積が小さく、従来タイプのLEDランプを装着した場合、熱がこもってLEDの使用温度上限を超えてしまうため光束値を上げられないという問題がありました。
岩崎電気は、ヒートシンク(放熱板)をランプの上部に設け、LEDの発光面を下面に集中させることで効率よく放熱させて問題を解決。
ランプをソケットに装着した際、発光面が確実に下になるようランプネック部に角度可変機構を設け、調整できるようにしました。
配光制御を器具の反射板に依存せず、直接光を照射することで器具効率を向上させ、水銀ランプ250Wより低い光束値でも同等の輝度を得ることが可能になりました。
「LEDioc LEDライトバルブS 79W」は、水銀ランプ250Wのハイウェイ形道路灯と同等の明るさを達成し、消費電力を66％削減します。
既存の照明器具を活用するため、LED専用器具への交換に比べ初期投資額が減らせ、水銀ランプの約3.3倍の長寿命(40000時間)でランプ交換の手間も軽減します。
別置形の電源ユニットは屋外露出で使用でき既存の安定器スペース※3を利用可能。電源電圧も100Vから242Vと幅広く対応します。
ランプには温度保護回路を内蔵し、電源ユニットには過電流保護機能や耐雷サージ機能(コモンモード15kV)などを装備して安全性にも配慮しています。
「LEDioc LEDライトバルブS 79W」は、「ライティング・フェア2015」(3月3日から東京ビッグサイトで開催)の弊社出展ブースで展示します。
「LEDioc LEDライトバルブS 79W」の主な特長
- ハイウェイ形道路灯専用のLEDランプ
- 水銀ランプ250W同等の明るさを79Wで達成(消費電力を約66％削減※4)
- 光源の設計寿命は水銀ランプの約3.3倍の40000時間
- 既存のハイウェイ形道路灯器具そのまま※5で“カンタンLED化”を実現。初期投資を軽減
- ランプ内部に温度保護回路を内蔵
- 電源ユニットに過電流保護機能や耐雷サージ機能(コモンモード15kV)を装備
目標販売数
10,000本／年
価格
76,800円(電源ユニット込、税抜)
角度可変機構イメージ

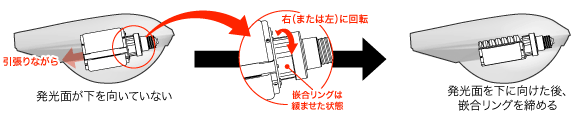

水平点灯形器具に取付けた後、LEDライトバルブSの発光面が下を向いていない場合は、嵌合リングを緩めた後、LEDライトバルブSを引張りながら右または左に回転させることで向きの調整を行うことができます。
- ※緩めた嵌合リングは必ず締めてからご使用ください。
- ※1：「LEDioc LEDライトバルブS」の「S」はStreet Lighting(ストリート・ライティング)の頭文字です。
- ※2：「LEDioc LEDライトバルブS 79W」は、弊社形式KSC-4/H745、H7141専用のランプです。他の道路照明器具、容量の小さい器具、安定器内蔵器具には適合しません。ご使用に当たっては、付属の防振パッキンをご使用ください。
- ※3：電源ユニットの取り付けピッチは、235mm(200V用安定器)、295mm(100V用安定器)、255mm(低始動電流形安定器)の3タイプに適合。
- ※4：200V時、水銀ランプ250W用一般形高力率安定器を使用した場合との比較。
- ※5：改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。
輝度分布図比較
道路照明施設設置基準の平均輝度：0.7以上、総合均斉度：0.4以上、車線軸均斉度：0.5以上、TI(グレア)：15以下を満足できます。

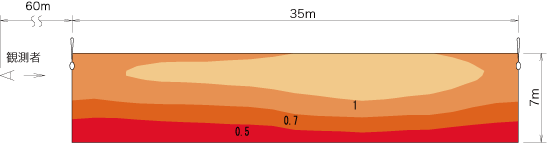

水銀ランプ250W

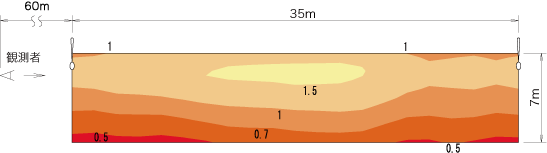

LEDioc LEDライトバルブS 79W
- ※使用照明器具(ハイウェイ形道路灯)：KSC-4/H745
- ※曲線上の数値は維持路面輝度を示します 単位(cd/m²)
- ※HF250X(水銀ランプ250W)の光束、照明率は器材仕様書の値を示します。
| 条件 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 設計条件 | ランプ(定格)光束 (ℓm) |
器具(定格)光束 (ℓm) |
車道幅員 (m) |
灯具高さ (m) |
Oh (m) |
取付間隔 (m) |
照明率 | 保守率 |
| 基準値 | - | - | 7 | 10 | 1 | 35 | - | 0.7 |
| HF250X | 11800 | 8496 | 7 | 10 | 1 | 35 | 0.324 | 0.7 |
| LDFS79N-G-E39A | 11000 | 9842 | 7 | 10 | 1 | 35 | 0.400 | 0.7 |
| 計算結果 | ||||||
|---|---|---|---|---|---|---|
| 設計条件 | 平均輝度 L (cd/m²) | 総合均斉度 Uo |
車線軸均斉度 UL | TI(％)(グレア) | ||
| 光束法 | 走行 | 追越 | 走行 | 追越 | ||
| 基準値 | 0.7 以上 | 0.4 以上 | 0.5 以上 | 15 以下 | ||
| HF250X | 0.72 | 0.42 | 0.67 | 0.78 | 8.5 | 6.7 |
| LDFS79N-G-E39A | 0.83 | 0.47 | 0.67 | 0.73 | 14.1 | 12.0 |
仕様
ランプ特性
| 種別 | LEDライトバルブS 79W | |
|---|---|---|
| 形式 | LDFS79N-G-E39A | |
| 全光束(ℓm) | 11000 | |
| 相関色温度(K) | 5000(昼白色) | |
| 平均演色評価数(Ra) | 70 | |
| 固有エネルギー消費効率(ℓm/W) | 125(200V時) | |
| 定格寿命(時間) | 40000 | |
| 光束維持率(％) | 80 | |
| ランプ電力(W) | 79 | |
| 使用温度(℃) | -20～+40 | |
| 寸法(mm) | 全長 | 240 |
| 最大高 | 78 | |
| 最大幅 | 128 | |
| 口金 | E39 | |
| 質量(g) | 910(防振パッキン込) | |
| 希望小売価格(税抜) | 58,600円 | |
電源ユニット特性
| 種別 | LEDライトバルブS 79W用電源ユニット | |||
|---|---|---|---|---|
| 形式 | WLE155V560M1/24-1 | |||
| 入力電圧(V) | 100/200～242 | |||
| 定格周波数(Hz) | 50/60共用 | |||
| 入力電流(A) | 100V時 | 200V時 | 242V時 | |
| 0.91 | 0.45 | 0.38 | ||
| 入力電力(W) | 90 | 88 | 88 | |
| 使用温度(℃) | -20～+40 | |||
| 寸法(mm) | 全長 | 311.5 | ||
| 最大高 | 52 | |||
| 最大幅 | 78 | |||
| 取付穴ピッチ | 235、255、295 | |||
| 質量(g) | 950 | |||
| 二次側配線長 | 50m以下 | |||
| 希望小売価格(税抜) | 18,200円 | |||
- ※LEDにはばらつきがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
- ※LEDモジュールの寿命は設計寿命であり、寿命を保証するものではありません。
【重要】改修などで既設の器具を継続して使用する場合は、必ず器具の点検を行ってください。
