電源内蔵形直管LEDランプを採用して消費電力とメンテナンス費用を削減
『LEDioc防爆形直管LEDランプ照明器具』を発売

2014年7月22日
岩崎電気株式会社

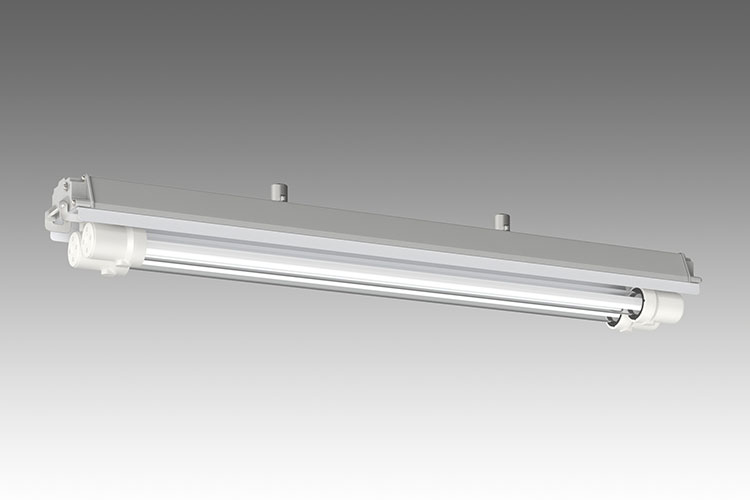

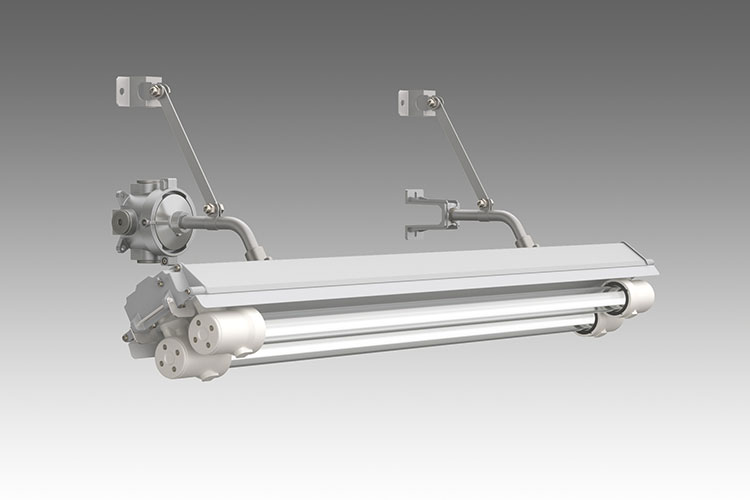

『LEDioc防爆形直管LEDランプ照明器具』(2灯用パイプ吊形)
『LEDioc防爆形直管LEDランプ照明器具』(2灯用パイプ吊形)

岩崎電気株式会社は、電源内蔵形直管LEDランプ※1を防爆形照明器具に採用し、厚生労働省型式検定合格品の認定※2を受けた『LEDioc(レディオック)防爆形直管LEDランプ照明器具』を7月から発売しました。

既設防爆形40W蛍光灯をリニューアルする場合、『LEDioc防爆形直管LEDランプ照明器具』に交換すれば、約1.2倍の明るさで約47%の省エネを実現します。
防爆形Hf蛍光灯(定格出力32W)への交換と比較した場合、防爆形Hf蛍光灯とほぼ同等の明るさで約33%省エネになります。
LEDランプの定格寿命は40000時間。ラピッド式蛍光ランプ(12000時間)と比較し約3.3倍、Hf蛍光ランプ(20000時間)と比較した場合は約2倍の長寿命で、交換回数やメンテナンス費用を削減します。

可燃性ガスや有機溶剤を扱うプラントや化学工場などで採用されている防爆形照明器具は、器具交換の際に既設配管に接続している端子箱(位置ボックス)を取り外す必要があり、復旧するまでに時間がかかるという課題がありました。
長寿命の防爆形LED照明器具にした場合でも、不具合やLEDモジュールが寿命を迎えた時には器具ごと交換が必要になります。
そのような課題を解決するために、電源内蔵形直管LEDランプを交換※3するだけで器具交換をせずに電源部もLEDモジュールも新品になる構造を採用。
復旧時間を最小限に抑え、さらにイニシャルコストも大幅に軽減することが可能になりました。

用途に応じて選べる「直付形」・「パイプ吊形」・「30°ブラケット形」・「特殊直付形(一般形)」・「特殊直付形(送り配線形)」・「スタンド形」・「既設対応形」の7機種に、各々1灯用・2灯用を用意して計14機種※4をラインアップしました。
「既設対応形」は、本体に端子箱を内蔵した構造で検定取得しているため、既設配管上にある端子箱やパイプ吊具を交換する必要がなく、改修工事の省力化に貢献します。
LEDランプ自体で配光制御しているため反射板は不要で、オプションでガードも用意しています。第1種危険場所(ゾーン1)、第2種危険場所(ゾーン2)に適応し、水素ガスにも対応します。

『LEDioc防爆形直管LEDランプ照明器具』の主な特長

  • 電源内蔵形直管LEDランプを防爆照明に採用。ランプ交換が可能なため、LEDモジュールの寿命末期時に防爆器具の交換が不要
  • 使用場所は第1種危険場所(ゾーン1)、第2種危険場所(ゾーン2)に適応。水素ガスにも対応
  • 防爆形40W蛍光灯からリニューアルした場合は、約1.2倍の明るさで約47%の省エネを達成。防爆形32W Hf蛍光灯への交換と比較した場合、ほぼ同等の明るさで約33%の省エネを実現
  • 40000時間の長寿命でランプの交換回数やメンテナンス費用を削減
  • 用途に応じて全14機種をラインアップ。既設対応形は既設配管上の端子箱やパイプ吊具を再利用して改修工事を省力化

希望小売価格

オープン価格

年間販売目標

2,000台

  • ※1 電源装置を器具本体に別置でなくLEDランプに内蔵した構造のランプ。採用している電源内蔵形直管LEDランプは、『レディオック防爆形直管LEDランプ照明器具』専用(器具に同梱)です。
  • ※2 防爆構造記号 ExdeⅡB+H₂T6 水素ガスにも対応します。
  • ※3 本製品には当該ランプ以外はご使用になれません。当該ランプは、他の照明器具には適合しないため本製品のメンテナンス用途以外の販売はいたしません。
  • ※4 位置ボックスのハブ寸法は16, 22, 28の3種類を用意しています。器具取付、ランプ交換には特殊専用工具が別途必要となります。

『LEDioc防爆形直管LEDランプ照明器具』の主な特性

タイプ 形状 商品形式
1灯用 直付形 EXILF1411SA9-16(22,28)
パイプ吊形 EXILF2411SA9-16(22,28)
30°ブラケット形 EXILF3411SA9-16(22,28)
特殊直付形※5 EXILF9411SA9-22 (一般形)
EXILF9411SA9F-22 (送り配線形)
スタンド形 EXILF8411SA9-L
既設対応形※6 EXILF411SA9-0
2灯用 直付形 EXILF1421SA9-16(22,28)
パイプ吊形 EXILF2421SA9-16(22,28)
30°ブラケット形 EXILF3421SA9-16(22,28)
特殊直付形※5 EXILF9421SA9-22 (一般形)
EXILF9421SA9F-22 (送り配線形)
スタンド形 EXILF8421SA9-L
既設対応形※6 EXILF421SA9-0
タイプ 希望小売価格 器具光束※7 消費電力 固有エネルギー消費効率 防爆構造記号・使用場所
1灯用 オープン価格 2320ℓm 22.3W(100V)
22.7W(200V)
23.6W(242V)
104.0ℓm/W(100V)
102.2ℓm/W(200V)
98.3ℓm/W(242V)
ExdeⅡB+H₂T6
第1種危険場所(ゾーン1)
第2種危険場所(ゾーン2)
水素ガスにも対応
2灯用 4560ℓm 44.0W(100V)
45.1W(200V)
46.8W(242V)
103.6ℓm/W(100V)
101.1ℓm/W(200V)
97.4ℓm/W(242V)
共通仕様
光源色 5000K相当(昼白色)
平均演色評価数 Ra70
LEDランプ定格寿命 40000時間
光束維持率 72%
保護等級 IP65
入力電圧 100~242V
周波数 50/60Hz共用
使用温度範囲 -20℃~+40℃
耐雷サージ ノーマル:2kV
コモン:6kV
調光 不可
  • ※5 特殊直付形は、使用するケーブルサイズに合わせて別売りのケーブルグランドが一般形は1個、送り配線形は2個必要になります。
  • ※6 既設対応形は、当社製防爆形蛍光灯の既設吊具取付けピッチが800mmの時にご使用いただけます。吊具取付けピッチが500mmの場合は、特注対応いたします。
  • ※7 ランプ単体の光束でなく、ランプを実装したLED照明器具から放出される光束を表記しています。

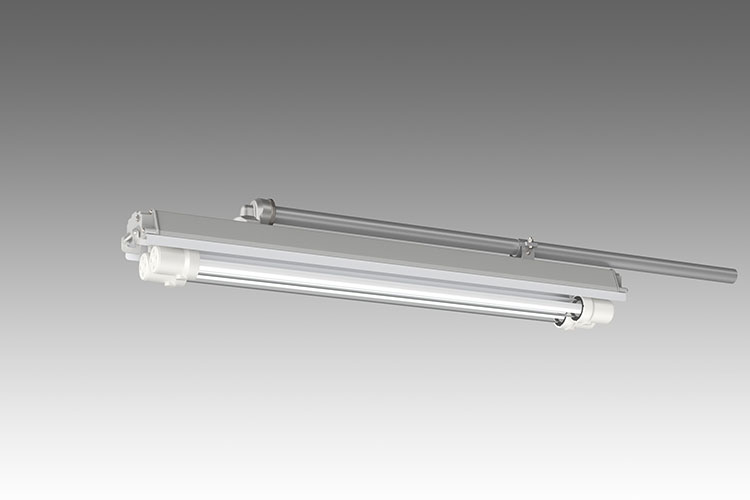

既設対応形

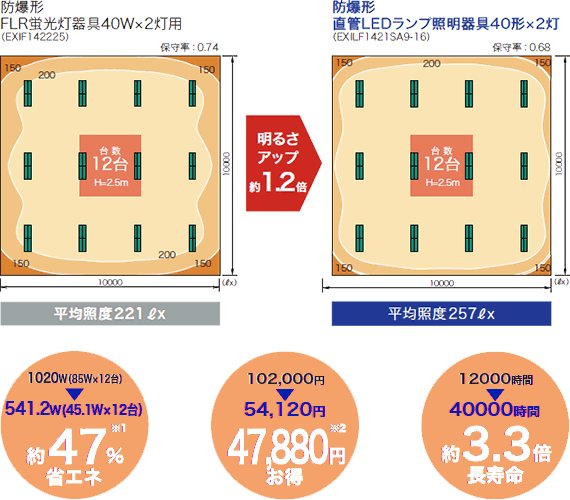

FLR40W×2 防爆形照明器具を『LEDioc防爆形直管LEDランプ照明器具』にリニューアルした場合の例(参考)

設計条件
反射率:天井30%/壁30%/床10%
曲線上の数値は維持水平面照度を示します。(単位:ℓx)

  • ※1 消費電力は入力電圧200V時の特性を示します
  • ※2 新電気料金目安単価は25円kWh(税抜)、点灯時間は4000時間で算出

『LEDioc防爆形直管LEDランプ照明器具』ラインアップ

形状 1灯用 2灯用 仕様

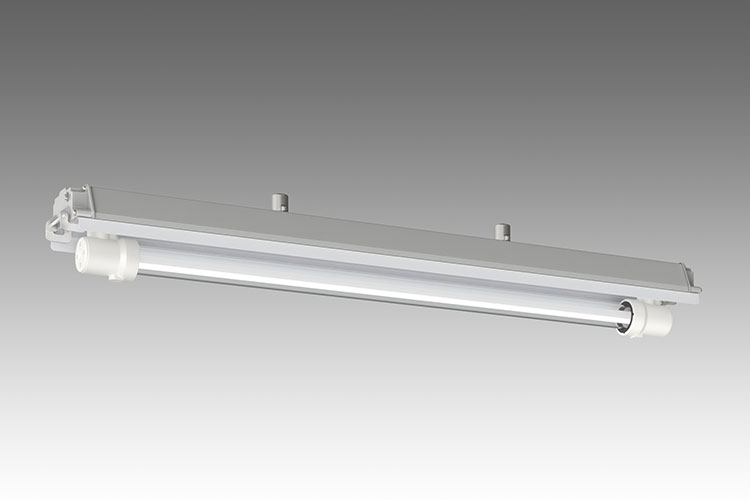

直付形
EXILF1411SA9-16(22,28)

EXILF1421SA9-16(22,28)
ランプ
BLD-40N(電源内蔵形直管LEDランプ)
本体
アルミ押出材 グレイ(マンセルN7)
仕切板
ステンレス鋼板(SUS304)白色
パイプ
ステンレス鋼管(SUS304)グレイ(マンセルN7)
保護カバー
硬質ガラス
位置ボックス
アルミダイカスト グレイ(マンセルN7)(4方出・プラグ3個付)

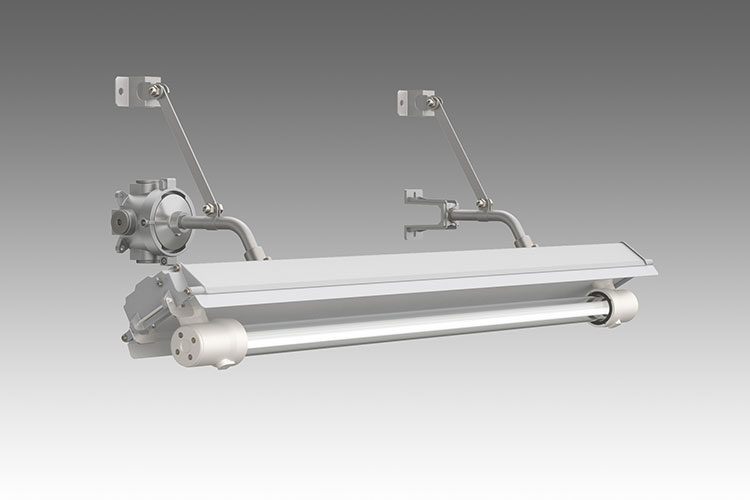

パイプ吊形
EXILF2411SA9-16(22,28)

EXILF2421SA9-16(22,28)
30°ブラケット形
EXILF3411SA9-16(22,28)

EXILF3421SA9-16(22,28)
特殊直付形
EXILF9411SA9(F)-22

EXILF9421SA9(F)-22
ランプ
BLD-40N(電源内蔵形直管LEDランプ)
本体
アルミ押出材 グレイ(マンセルN7)
仕切板
ステンレス鋼板(SUS304)白色
保護カバー
硬質ガラス
取付金具
ステンレス鋼板(SUS304)
スタンド形
EXILF8411SA9-L

EXILF8421SA9-L
ランプ
BLD-40N(電源内蔵形直管LEDランプ)
本体
アルミ押出材 グレイ(マンセルN7)
仕切板
ステンレス鋼板(SUS304)白色
保護カバー
硬質ガラス

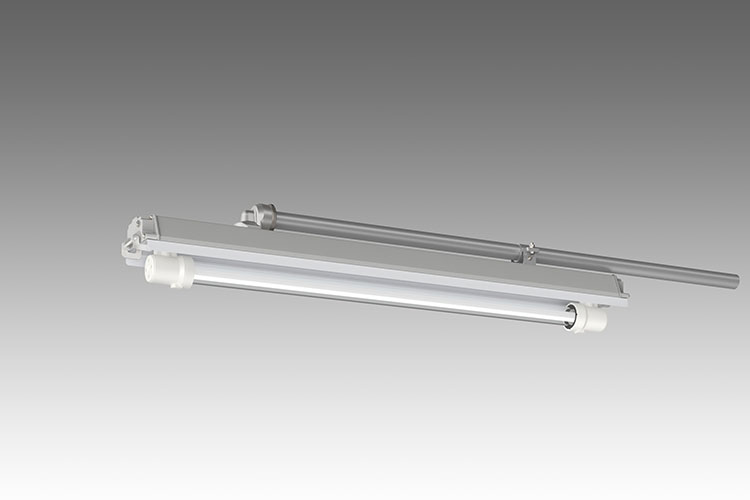

既設対応形
EXILF411SA9-0

EXILF421SA9-0

  • ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがあります。
  • ※商品改良のため、仕様・外観を予告無しに変更することがあります。
  • ※特性値はすべて周囲温度25℃時の値です。周囲温度により特性値は変わります。
  • ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
