業界トップクラスの広スパン配光、軽量・コンパクト、低価格なLED防犯灯
【新形】「LEDioc STREET 10VA(レディオック ストリート 10VA)」を発売
2014年9月18日
岩崎電気株式会社は、新形LED防犯灯「LEDioc STREET 10VA(レディオック ストリート 10VA)」を2014年10月より発売します。
新形LED防犯灯「LEDioc STREET 10VA」は、高度な配光制御を行い、広スパン配光(防犯灯推奨基準[クラスB]で20m)を実現しました。
蛍光ランプ20W×1灯用防犯灯と比較した場合、同等以上の明るさを維持しながら消費電力を約60％削減※1し、かつ電灯料金区分が、蛍光ランプ20W×1灯用防犯灯(40VA)の2ランク下の10VA契約となり、電気料金を抑制します。
また、光源寿命(60000時間)も約7倍※1でメンテナンス費用も削減可能です。
従来形の当社製10VAタイプのLED防犯灯と比較して質量、受圧面積(側面)を半分以下としたコンパクト化※2と、希望小売価格1万円以下の低価格※3を実現しました。
耐雷サージ機能もコモンモードで15kVの性能を持ち、誘導雷による故障を軽減できるよう照明器具・駆動電源共に配慮しています。
性能の向上と低価格を両立したことで、既設蛍光ランプ20W×1灯用防犯灯のリニューアルを積極的に推進いたします。
当商品の形状は、既に発売済のレディオック ストリート 20VA、40VAタイプを踏襲したデザインで方向性を統一。自動点滅機能付と自動点滅機能なしの2機種を揃えました。オプションの取付金具も、壁付用、コンクリート柱への簡易取付用、角度調整取付用、ポールトップ1灯用、2灯用、共架アーム用と豊富にラインアップし、防犯灯としてだけでなく駐輪場、駐車場、構内通路、施設の保安灯などの様々な用途に活用できます。
- ※1 蛍光ランプFL20W×1灯用防犯灯(100V時消費電力：22W、光源寿命8500時間)との比較
- ※2 当社従来品 E7046SA1(質量0.9kg、側面受圧面積0.017m²)との比較
- ※3 自動点滅機能なしタイプ E70050SAN1で9,800円(税抜)
【新形】『レディオック ストリート 10VA』の主な特長
- LED防犯灯10VAタイプでは業界トップクラスの広スパン配光(クラスB 20m)
- 蛍光ランプ20W×1防犯灯と同等以上の明るさで大幅な省電力化を実現、電気料金も抑制
- 従来のLED防犯灯と比較しても軽量・コンパクトで低価格
- 耐雷サージ電圧15kV対応(コモンモード)
- 60000時間の長寿命でメンテナンス費用を削減
- 自動点滅機能付と自動点滅機能なしの2機種
希望小売価格(税抜)
10,300円(自動点滅機能付)
9,800円(自動点滅機能なし)
年間販売目標
50,000台
【新形】「レディオック ストリート 10VA」のラインアップと主な特性
| タイプ | 形式 | 希望小売価格(税抜) | 器具 光束 |
消費電力 | 入力電流 | 固有エネルギー消費効率 |
|---|---|---|---|---|---|---|
| LED防犯灯 10VA 自動点滅機能付 |
E70049SAN1 | ￥10,300 | 800ℓm | 9.1W | 0.094A | 87.9ℓm/W |
| LED防犯灯 10VA 自動点滅機能なし |
E70050SAN1 | ￥9,800 | 8.8W | 0.091A | 90.9ℓm/W |
共通仕様
- LEDモジュール寿命
- 60000時間
- 光源色
- 5000K相当(昼白色)
- 演色性
- Ra70
- 設計許容風速
- 60m/s
- 入力電圧
- 100V
- 周波数
- 50/60Hz共用
- 耐雷サージ
- 15kV(コモンモード)
- 本体
- アルミダイカスト
- レンズ一体型グローブ
- アクリル
- 仕上色
- メタリックシルバー(アクリル樹脂焼付塗装)
- 使用温度範囲
- -20℃～+35℃
- 保護等級
- IP44(防沫形)
- 質量
- 0.42kg
寸法図
※単位：mm
従来品との比較
- 従来形LED防犯灯 E7046SA1
- 質量 0.90kg 側面受圧面積 0.017m²
- 新形LED防犯灯 E70050SAN1
- 質量 0.42kg 側面受圧面積 0.008m²

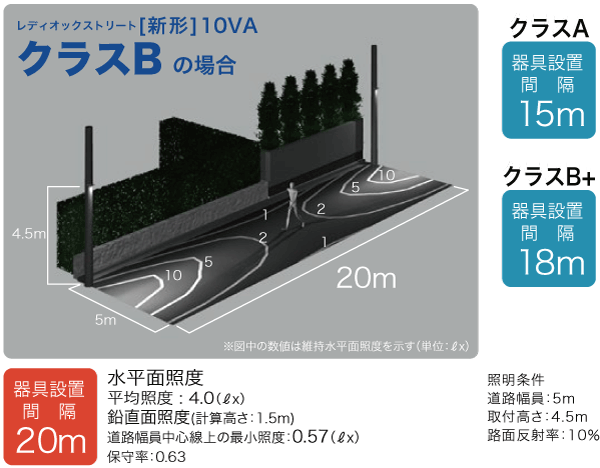

取付間隔
| クラスA | クラスB | クラスB+ |
|---|---|---|
| 15m | 20m | 18m(ランクS) |
- ※(社)日本防犯設備協会技術標準 防犯灯の照度基準
道路幅5m、取付高さ4.5m、鉛直面照度は路面反射率を10％考慮
防犯灯のクラス毎の取付間隔について
- (公益社団法人 日本防犯設備協会の推奨する照度の基準)
| 水平面照度(平均値) | 中心鉛直面照度(最小値) | 道路端鉛直面照度(最小値) | ||
|---|---|---|---|---|
| クラスA | 4m先の歩行者の目、鼻、口の位置が識別できる明るさ | 5ℓx | 1ℓx | - |
| クラスB | 4m先の歩行者の顔の向きや挙動・姿勢が識別できる明るさ | 3ℓx | 0.5ℓx | - |
| クラスB+ | 4m先の歩行者の顔の向きや挙動・姿勢が識別できる明るさ | 3ℓx | 0.5ℓx | 0.5ℓx |
を満足する照明器具の取付間隔。
クラスAとBの鉛直面照度とは道路軸に沿った中心の道路面から1.5mの高さの道路軸に直角の鉛直面照度を示す。
光の指向性が強いLED防犯灯の普及に伴い、2012年に道路の両端からから0.5mの位置の道路面から1.5mの高さの鉛直面照度を満足するクラスB+が基準に加わった。
取付金具ラインアップ
壁付用金具 PA701
簡易取付金具 PA704
角度調節金具 PA705
ポールトップ用金具(1灯用) PA706/SL
ポールトップ用金具(2灯用) PA707/SL
アーム取付ホルダ PA720
- ※LEDにはバラツキがあるため、光色及び明るさが素子ごとに異なることがありますのでご了承ください。
- ※商品改良のため、仕様・外観を予告無しに変更することがありますのでご了承ください。
- ※LEDモジュール寿命は設計寿命であり、その寿命を保証するものではありません。
※表示価格はすべて税抜き価格です。
ニュースリリースに掲載されている内容(サービスの内容、商品の価格や仕様など)は、発表日時点の情報です。ご覧の時点では内容が変更されている可能性があるため、あらかじめご了承ください。
