技術資料

エリア照明用LED投光器　LEDioc FLOOD CUBE™／LEDioc エリアスター™

株式会社アイ・ライティング・システム 開発部 第一開発課

3．LEDioc エリアスター™

3.1 商品概要

本商品は，LEDioc FLOOD CUBEの追加ラインアップ商品として，HIDランプ下方向形投光器エリアスター®(メタルハライドランプ400W相当)の代替えとなるLED下方向形投光器LEDioc エリアスターである。

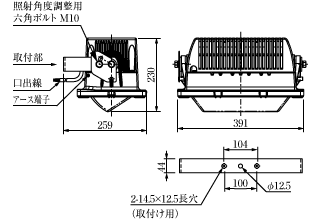

図4に外観図，図5に外形図，表4に商品構成，表5に商品仕様を示す。本商品は，1品種のみの商品構成となっている。LEDioc FLOOD CUBEを使用する際に懸念される上方向への漏れ光を軽減し，近隣周辺への光害を配慮している。また，オプションのポールトップアダプタと組み合わせることで各設置環境に対応できる。

表4 商品構成

光源色	5000K相当(昼白色タイプ)
形式	E35301S/NSAN8
本体形式	E35301S/N
電源形式	LE148115HS1/2.4-A1
入力電圧(V)	100/200～242
入力電流(A)	1.3(100V) 0.68(200V) 0.58(242V)
周波数	50/60Hz共用
器具光束(ℓm)	16000
消費電力(W)	131
固有エネルギー消費効率(ℓm/W)	122.1
平均演色評価数	Ra70
質量(kg)	6.5

表5 商品仕様

材質	本体 アルミダイカスト 保護カバー アクリル樹脂 放熱部 アルミ・銅 反射鏡 ポリカーボネート(鏡面) 前面カバー ポリカーボネート(クリア) アーム 鋼板(溶融亜鉛めっき)
仕上色	本体・アーム グレイメタリック 保護カバー ブラック
使用温度範囲	器具 -10℃～+35℃ 電源ユニット -20℃～+40℃
定格寿命	60000時間(光束維持率85％)
受圧面積	0.084m²

3.2 特長・機能

3.2.1 配光性能

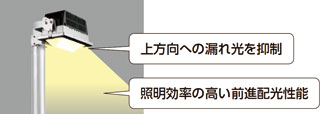

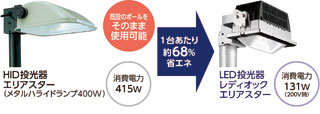

HIDランプ下方向形投光器エリアスター®(H8420)の代替えとして，反射鏡制御により，上方向への漏れ光を抑制し(図6(a))，照明効率の高い前進配光性能(前進45°)と約68％の大幅な省エネ効果を実現しており(図6(b))，近隣への光害に配慮したスポーツ照明や駐車場照明に最適である。

図6 配光制御

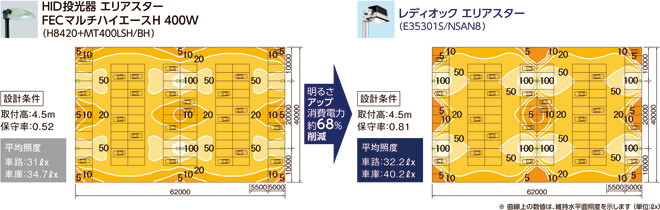

図7に配光性能比較を示す。従来のHID投光器より同等以上の平均照度となる。

3.2.2 器具可動範囲

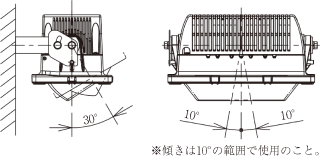

図8に可動範囲を示す。HID投光器のエリアスター®と同じ上方向30°の角度可変となっている。

3.2.3 ポールトップアダプタ

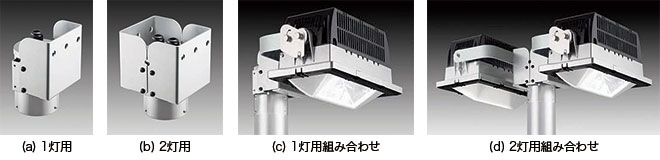

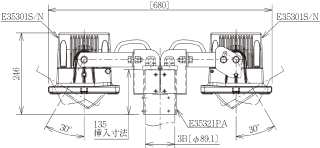

図9に外観図，図10に外形図，表6にポールトップアダプタの仕様を示す。器具を設置する際，壁面以外に，駐車場や広場の既設ポールに設置できる仕様であり，容易に置き換えが可能となる。また，器具取付寸法を100～104mmとしているため，取付ピッチが共通であるLEDioc FLOOD CUBEのフラットアームタイプ等にも対応可能である。

表6 ポールトップアダプタ仕様

灯数	1灯用	2灯用
形式	E35311PA	E35321PA
ポール挿入寸法	ø89.1(3B)×135mm
材質	鋼材(ポリエステル樹脂焼付塗装)
仕上色	グレイメタリック

4．おわりに

本商品を開発することで，角形LED投光器シリーズのラインアップの充実が図られ，HID投光器で培った投光器市場のLED化に対応可能となった。各市場に適応できる特徴ある商品群を取り揃え，さらに，お客様が要望される光環境に対応できる企画・設計・品質・生産体制を向上することで安心感を与え，お客様に選んでいただけるLED照明メーカーになると考えている。

最後に，照明メーカーとしてより良い照明環境をお客様に提供することが，社会への貢献と当社の発展に繋がると考え，今後の新商品開発に取り組んでいきたい。
