スポーツ施設照明 テニス

大沢総合グラウンド東京都三鷹市

さまざまなスポーツを楽しむことが出来る総合グラウンドをLED照明で照らし、良好なナイター照明環境を実現

Myリストに追加
  • LED
  •

  • 超広角、広角、中角配光の「レディオック フラッド デュエル 830Wタイプ」を組合せて設置し、環境に配慮しつつ内野300ℓx以上、外野200ℓx以上を確保している。

  • メタルハライド1500W相当の明るさを持つ「レディオック フラッド デュエル 830Wタイプ」で野球場を照らし、省エネと良好なナイター照明環境を両立している。

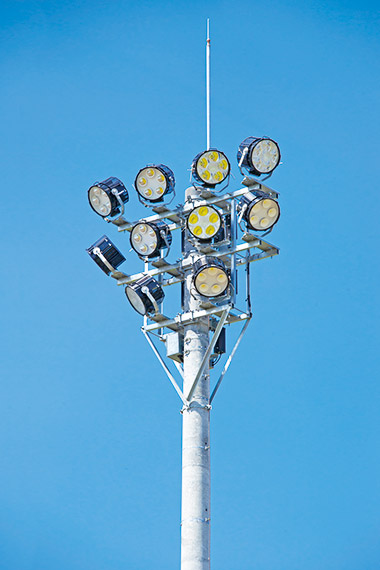

  • 「レディオック フラッド デュエル」×10灯用の照明塔。

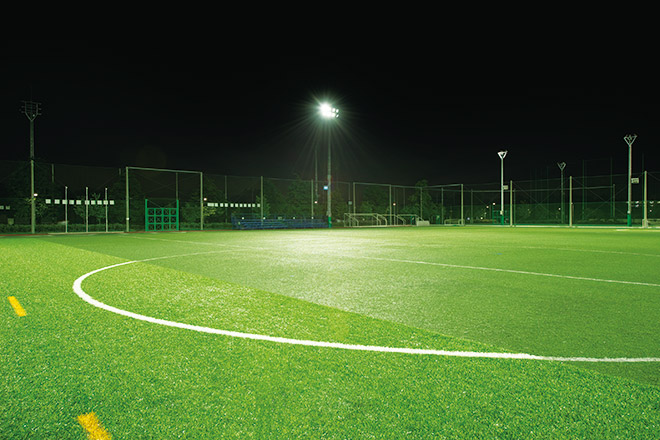

  • 高出力形LED投光器「レディオック フラッド デュエル」でグラウンドを明るく照らし、夜間も快適にプレーを楽しめる照明環境としている。

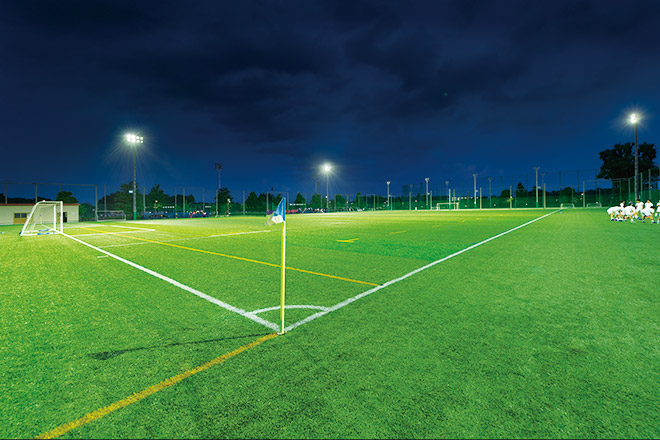

  • 「レディオック フラッド デュエル 560Wタイプ」で人工芝のグラウンドを均斉度よく照らし出し、良好な照明環境を創出。

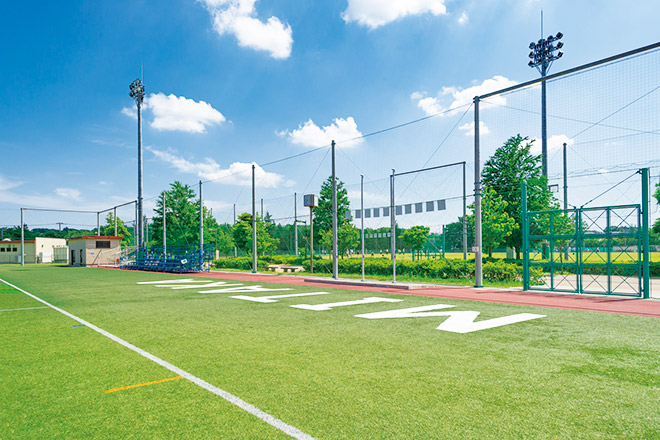

  • サッカー兼ラグビー場昼景。

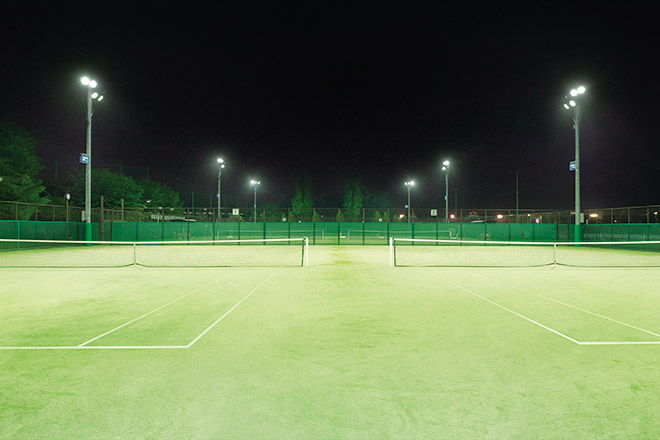

  • 「レディオック フラッド デュエル」4灯用と2灯用をコートサイドに設置してコート内、ベースライン後方、サイドライン側方も明るく照らし、均斉度の高い照明環境としている。

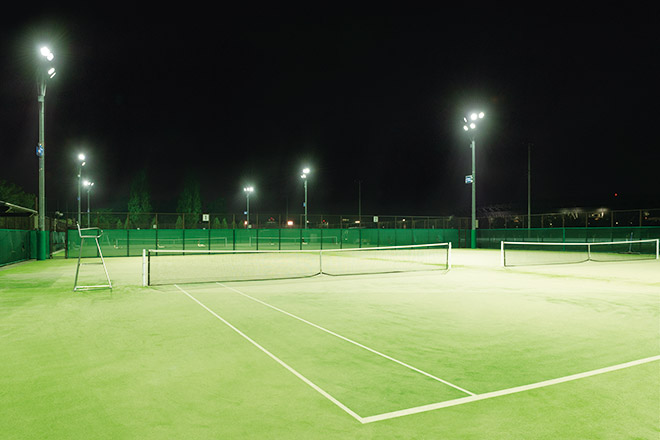

  • 省エネに貢献する「レディオック フラッド デュエル 560Wタイプ」でコートを照らし、維持平均照度200ℓx以上を確保している。

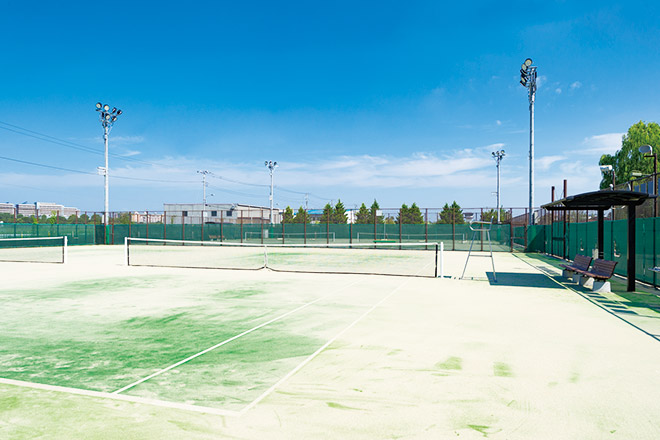

  • 人工芝6面を備えたテニスコート昼景。

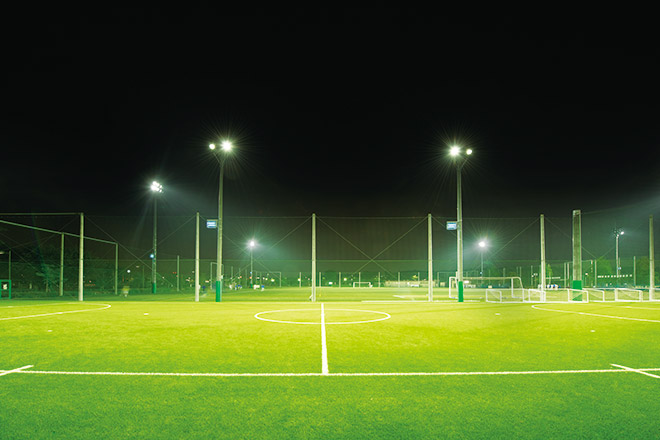

  • 多目的スポーツ広場を照らす光は、光束維持時間60000時間で省メンテナンスにも貢献する「レディオック フラッド スポラート」。

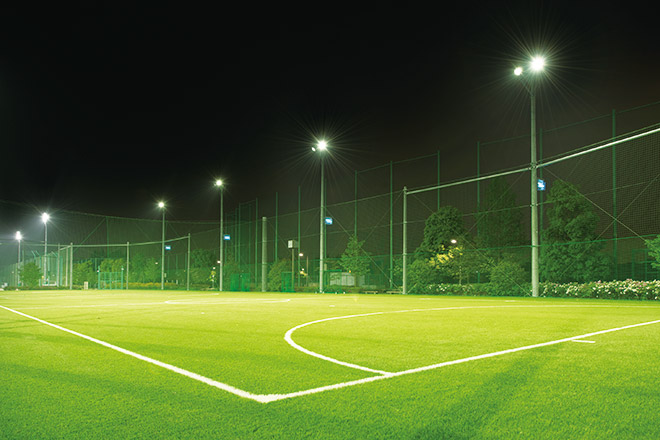

  • 「レディオック フラッド スポラート 210Wタイプ」で多目的スポーツ広場を照らし、維持平均照度100ℓx以上を確保している。

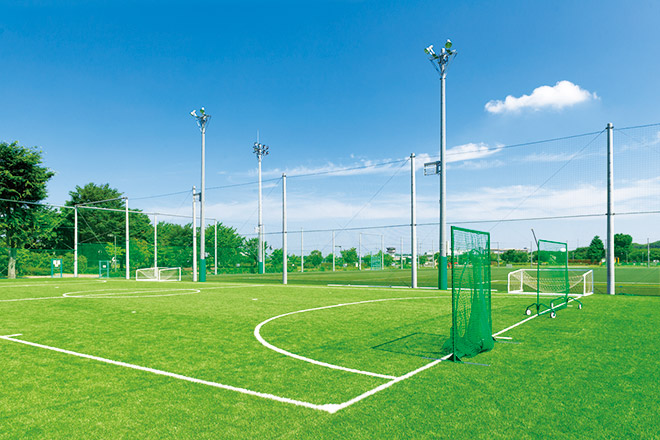

  • フットサルや野球の基礎練習、軽運動などのさまざまなスポーツを楽しむことが出来る新設の多目的スポーツ広場昼景。

施設概要

施主
三鷹市
設計・施工
長谷川体育施設(株)
電気工事
大和エンジニアリング(株)
竣工
2018年3月

この事例の所在地を地図で見る

大沢総合グラウンドは、調布飛行場のすぐそばに位置する三鷹市の大型総合スポーツ施設です。野球場2面、サッカー兼ラグビー場1面、人工芝のテニスコート6面、ソフトボール兼少年野球場2面、新設の多目的スポーツ広場2面など充実した設備を備え、さまざまなスポーツを楽しむことが出来る施設として広く親しまれています。また、隣接して味の素スタジアムや武蔵野の森公園などもあり、市民の憩いの場となっています。

今回の整備では、野球場(B面)、サッカー兼ラグビー場、テニスコート、多目的スポーツ広場に夜間照明設備を設置し、利用時間が拡充されました。ナイター照明設備として、野球場、ラグビー場、テニスコートにはLED投光器「レディオック フラッド デュエル」を、多目的スポーツ広場にはLED投光器「レディオック フラッド スポラート」を設置し、高効率、高出力、長寿命のLEDの光で省エネに貢献しつつ、快適なナイター照明環境をつくりました。各施設はJIS Z 9127で定められている区分Ⅲの照度基準に基づいて照明設計が行われており、夜間活動に適した照明環境を実現しています。

また、近隣の住宅や国立天文台の観測環境にも十分配慮のうえ、LED投光器の配光角は超広角、広角、中角を組合せるなど、周辺への漏れ光を抑えた照明計画を立案しました。
