スポーツ施設照明 ラグビー

葛西ラグビースポーツパーク東京都江戸川区

新たなスポーツ振興の拠点をDALI対応形のLED投光器で照らし、適切なナイター照明環境をつくり出す

Myリストに追加
  • LED
  •

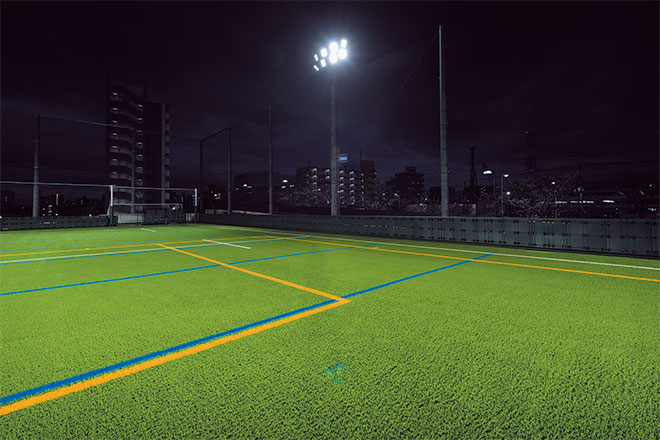

  • 160ℓm/Wを誇る高効率化を実現した「レディオック フラッド アヴァン」で人工芝のフィールドを鮮やかに照らし、良好な視環境を創出。

  • 「レディオック フラッド アヴァン」は広角・中角配光を組合せ、全点灯時の平均照度200ℓxを確保している。

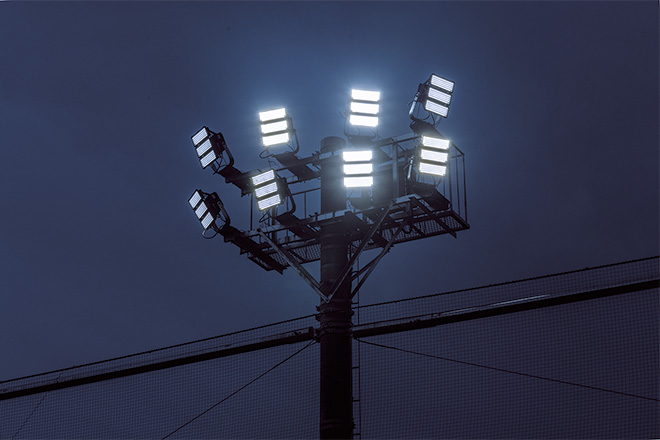

  • メタルハライドランプ1000W相当の明るさで省エネにも貢献するLED投光器「レディオック フラッド アヴァン 400クラス」点灯状況。

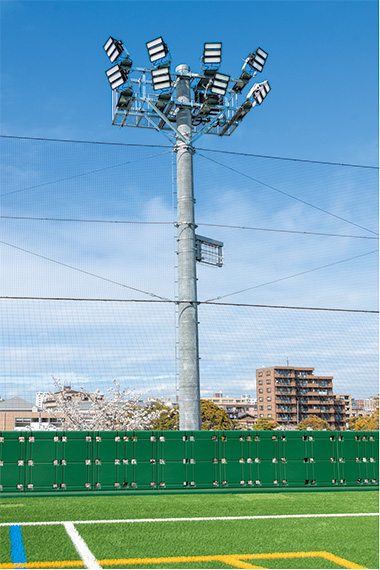

  • 重耐塩塗装を標準仕様とした「レディオック フラッド アヴァン」8灯用の照明柱。

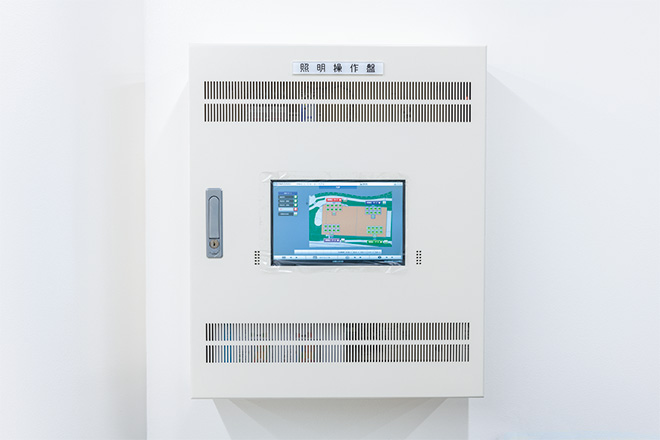

  • 操作・設定をグラフィックパネルで簡単に行える照明制御盤「ITACS-LC Lite(アイタックス エルシー ライト)」。

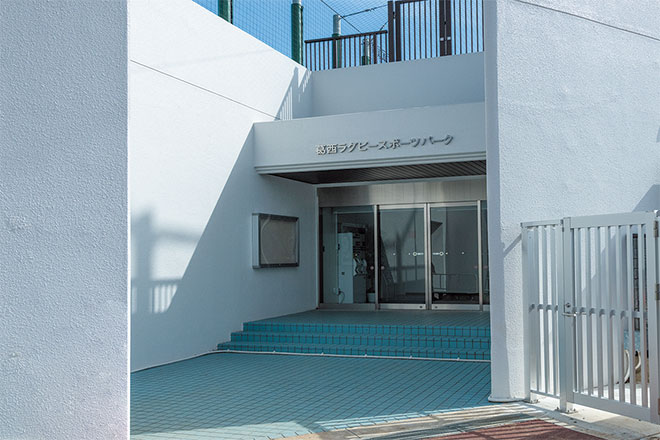

  • 葛西ラグビースポーツパーク入口昼景。

施設概要

施主
江戸川区
施工
桐井電設工業(株)
設計照度
200ℓx

竣工

2022年3月

この事例の所在地を地図で見る

葛西ラグビースポーツパークは、ラグビーワールドカップ2019日本大会のレガシーとして、国からの交付金を活用して整備されたスポーツ施設です。江戸川区の新左近川に沿って整備されている新左近川親水公園内にあり、ラグビーをはじめ、アメリカンフットボール、サッカー、ラクロスなどで利用することができます。

100m×43mの広さを持つ人工芝のフィールドは、ナイター照明を完備していて、夜間も快適に各種スポーツを楽しむことができる照明設備として、高効率形のLED投光器「レディオック フラッド アヴァン」をご採用いただきました。ラグビー(屋外)のJIS照明基準における運動競技区分Ⅱの平均照度200ℓx、均斉度0.5をクリアする設計とし、北側と南側で取付け高さが異なるため、照度にむらが出ないような照射角度で設置しています。

また、各種スポーツ競技に対応できるよう、「レディオック フラッド アヴァン」はDALI対応形として、照明制御盤「ITACS-LC Lite(アイタックス エルシー ライト)」と組合せることで制御システムを構築し、用途に応じて個別制御・調光、個別状態監視ができるようにしました。
