LEDioc FLOOD AVANT(レディオック フラッド アヴァン)

従来の大型施設向けLED投光器において最高の160ℓm/W※1を誇る高効率化を実現

最大メタルハライドランプ1500W相当の明るさを誇るLED投光器。従来のHID投光器と同じ台数で同等以上の照度を確保することが可能。施設全体の消費電力を半分以下にできる高効率形のLED投光器です。

新たに電源ユニット別置形をラインアップしました。

※1 150クラス(狭角タイプ、中角タイプ)を除く。

  • エリア照明
  • スポーツ施設照明

特長

既設取付架台に対応、約40％小形化

投光器用架台(PD411S、PD811Sなど)に対応。
HID投光器と同じ取付ピッチで手軽にリニューアルが行えます。

※積雪地域は、別途ご相談ください。

当社HID投光器アイ スポラートと比較して、受圧面積を約40％削減でき、既設照明柱への負荷を軽減できます。

重耐塩仕様

海岸線から300m以内の施設にもご使用可能な重耐塩仕様のLED投光器です。

ハイビジョン撮影やスーパースロー撮影に対応

ハイビジョン撮影に対応した平均演色評価数Ra80(高演色形)をラインアップ。また、独自の電源回路設計によりフリッカレス点灯を実現し、スーパースロー撮影の際、明暗を繰り返す“ちらつき”の原因を抑えます。

初期照度補正機能

初期照度補正機能とは、設置初期の設計照度を上回る過剰な明るさを抑え、寿命末期まで一定の明るさを維持する機能です。設置初期の明るさを抑えることで省エネルギー化が可能です。

いつまでも明るい

LEDが発する熱を効率よく放熱させる設計により、光束維持率85％を達成。設置当初から光束維持時間末期まで明るさを維持します。高い保守率「光束維持率85％×汚れ係数0.95＝0.81」を標準保守率として採用しています。

瞬時点灯・瞬時再点灯可能

LEDは瞬時点灯・瞬時再点灯可能で、待機時間が短く、すぐに明るくなります。点灯/消灯をこまめに行えるため、利用時間以外に消灯することで省エネルギー化を図れます。また、保安灯としても使用可能です。

光束維持時間40000時間

放熱技術により、光束維持時間40000時間を実現。メタルハライドランプと比較し、約4.4倍の長寿命※で、メンテナンスを軽減できます。

※M(F)1000B/BHとの比較時

省施工

電源ユニットを灯具背面に内蔵。電源ユニットの設置場所を検討する必要がありません。

高い耐衝撃性

前面カバーにポリカーボネートを採用し、130km/hの硬球の衝撃に耐える構造となっています。強化ガラスのように、万一の破損時に飛散することはありません。

安全設計

耐雷サージ 15kV
LED照明器具や電源ユニットには、安全性を追求した機能を備え、外部からの電気的、物理的な影響にも対応できる設計になっています。屋外の誘導雷(サージ)を考慮し、耐雷サージ電圧15kVに対応できるように設計されています。(コモンモード)

DALI対応形をラインアップ(700・400クラスのみ)

DALI制御を標準仕様とし、Wi-CONNECTYとの組合せにより、無線化することができます。また、子機1台で多数個別制御も可能となります。

DALIとは？

施設照明の制御に特化した通信規格国際規格 IEC 62386です。Digital Addressable Lighting Interfaceの頭文字をとって名称がつけられています。メーカを問わないオープンプロトコル(共通言語)として広く普及しています。

※プロトコル：コンピュータ間における信号伝送の通信手順、通信規約。すなわち、コンピュータ同士が会話する言語・ルール。

DALI対応の制御システムとレディオック フラッド アヴァン DALI対応形を組合せることで、下記が可能です。

  • 調光レベルの設定、変更
  • 点灯パターンの設定、変更
  • 電源故障の検知(LEDチップの故障不点は検知できない場合があります)
DALI対応の制御システム

上空や周囲への漏れ光をカットした、光害対策形をラインアップ

レディオック フラッド アヴァンは「光害対策ガイドライン」光環境類型 E1に準拠した光害対策形もラインアップしております。

比較例

サッカー・運動競技区分Ⅰ

  • A一般形HID用投光器
    高効率形メタルハライドランプ 1500W(狭角・中角)    光色：4200K
    平均演色評価数：Ra65
    照明柱：最下段29m
    保守率：0.68
  • Bレディオック フラッド アヴァン 700クラス(中狭角・広角タイプ)光色：5000K
    平均演色評価数：Ra70
    照明柱：地上高16m
    保守率：0.81

消費電力※1

  • A1600W
  • B626W(最大値)／577W(平均値)(中狭角タイプ)
    670W(最大値)／616W(平均値)(広角タイプ)

台数

  • A108台
  • B108台

台数同数

電気容量

  • A172.8kW
  • B63.8kW

約63％省エネ

  • ※：上記の照度分布図は、維持値を示します(単位：ℓx)。
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による40000時間平均値の特性を示します。

設計条件

運動競技の区分 Ⅰ(JIS Z 9127による区分)
推奨照度範囲 500ℓx(750〜300ℓx)
均斉度(最小照度/平均照度) 0.7以上
グレア制限値(GR) 50以下
演色性(平均演色評価数) Ra60以上

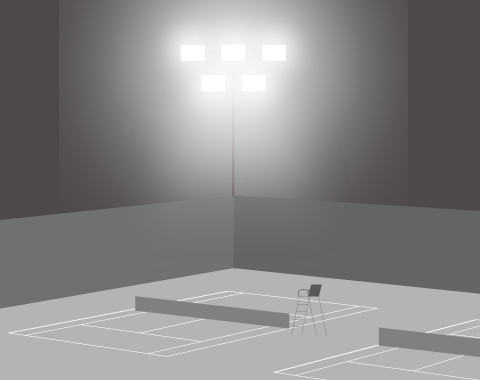

テニス・運動競技区分Ⅱ

  • A一般形HID用投光器
    高効率形メタルハライドランプ 1000W(狭角・中角)    光色：4200K
    平均演色評価数：Ra65
    照明柱：地上高16m
    保守率：0.69
  • Bレディオック フラッド アヴァン 400クラス(広角タイプ)光色：5000K
    平均演色評価数：Ra70
    照明柱：地上高16m
    保守率：0.81

消費電力※1

  • A1085W
  • B427W(最大値)／394W(平均値)

台数

  • A20台
  • B20台

台数同数

電気容量

  • A21.7kW
  • B7.9kW

約63％省エネ

  • ※：上記の照度分布図は、維持値を示します(単位：ℓx)。
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による40000時間平均値の特性を示します。

設計条件

運動競技の区分 Ⅱ
推奨照度範囲 300ℓx(500〜200ℓx)
均斉度(最小照度/平均照度) 0.6以上
グレア制限値(GR) 50以下
演色性(平均演色評価数) Ra60以上

グラウンド・運動競技区分Ⅲ

  • A一般形HID用投光器
    高効率形メタルハライドランプ 700W(中角・広角)    光色：4200・3800K
    平均演色評価数：Ra65
    照明柱：地上高13.5m
    保守率：0.68
  • Bレディオック フラッド アヴァン 250クラス(中角・広角タイプ)光色：5000K
    平均演色評価数：Ra70
    照明柱：地上高13.5m
    保守率：0.81

消費電力※1

  • A780W
  • B263W(最大値)／243W(平均値)

台数

  • A48台
  • B48台

台数同数

電気容量

  • A37.4kW
  • B11.7kW

約68％省エネ

  • ※：上記の照度分布図は、維持値を示します(単位：ℓx)。
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による40000時間平均値の特性を示します。

設計条件

運動競技の区分 Ⅲ
推奨照度範囲 100ℓx(150～75ℓx)
均斉度(最小照度/平均照度) 0.3以上
グレア制限値(GR) 55以下
演色性(平均演色評価数) 規定無し

150クラス

  • AHID用投光器(広角タイプ)
    水銀ランプ 700W    取付高さ：13m
    保守率：0.76
  • Bレディオック フラッド アヴァン 150クラス(広角タイプ)取付高さ：13m
    保守率：0.81

平均照度

  • A21.0ℓx
  • B31.3ℓx

明るさ約1.5倍

消費電力※1

  • A5960W(745W×8)
  • B1096W(137W×8)

約81%省エネ

年間電気料金(税抜)

  • A667,520円
  • B122,752円

約54万円お得

光源寿命

  • A12000時間
  • B40000時間

約3.3倍

  • ※：上記の照度分布図は、維持値を示します(単位：ℓx)。
  • ※1：消費電力は、HID：入力電圧200V時、LED：初期照度補正機能による40000時間平均値の特性を示します。
  • ※2：電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]。年間点灯時間は4000時間で算出
